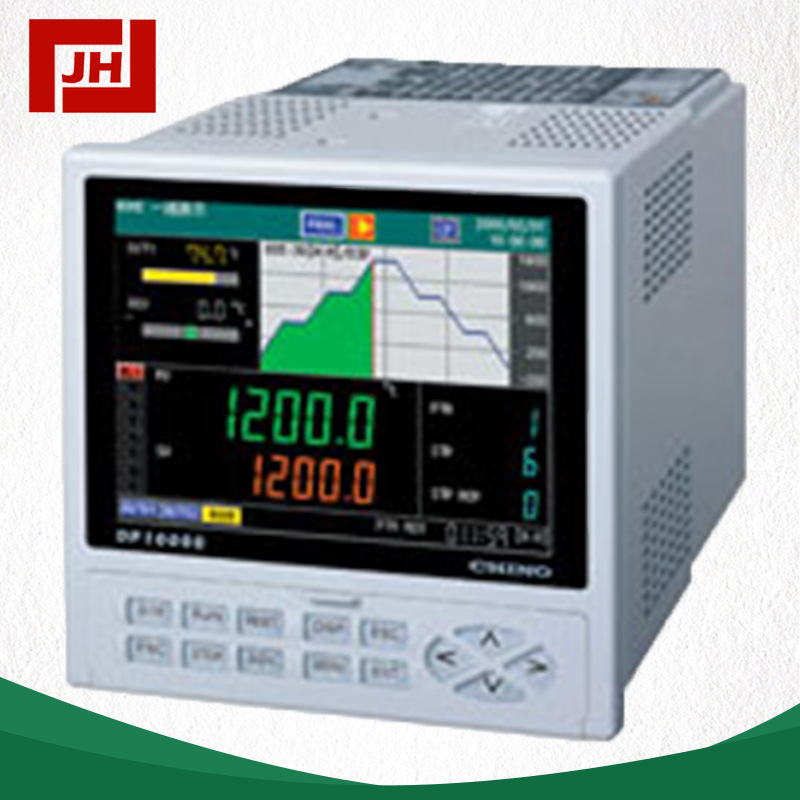

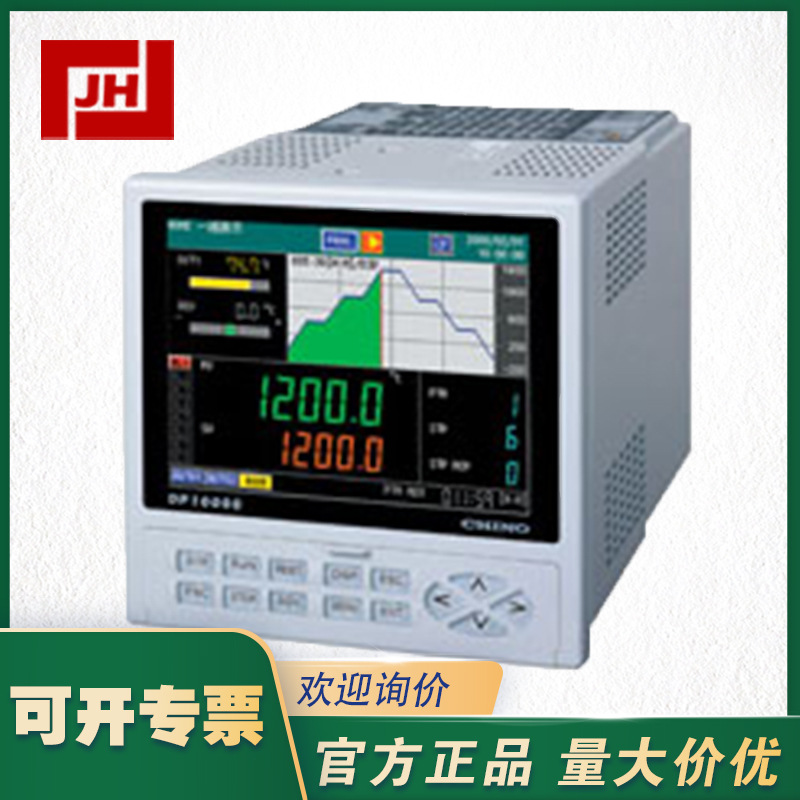

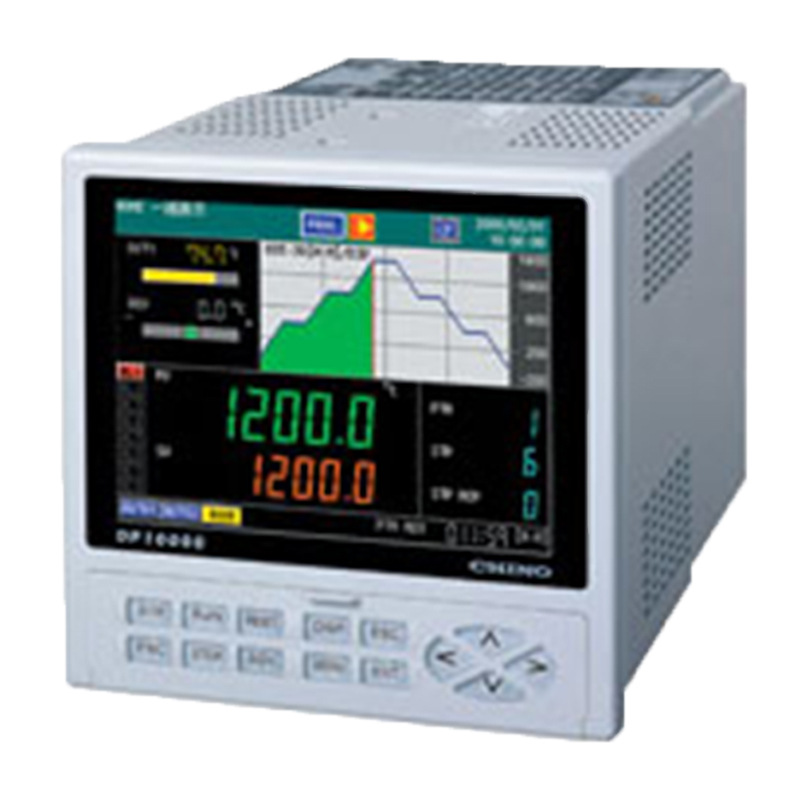

DP3000G系列 CHINO日本千野DP3000G可調節控制器

圖形型程序調節器DP-G系列DP-G系列是您長期以來一直鐘愛的DP系列高功能程序調節器及程序設定器的后續系列。精度0.1，采樣周期0.1秒，顯示部采用5.6形彩色液晶顯示器，動作顯示，設定操作更加視覺化，監視器畫面也充實。程序模式最多可以設置200個，總步驟最多可以設置4000個。用易懂的彩色液晶，易懂地顯示程序圖案等各種數據除了統一顯示，還準備了數值放大顯示、條形顯示、趨勢顯示等各種監視器顯示畫面。在日語的設定菜單中容易使用因為準備了接點輸出28點，接點輸入16點，模擬傳輸輸出(可選)，通信接口(可選)，所以系統構筑容易標準附加個人電腦用的參數編輯軟件由于在設定器模型中準備了數字輸出類型，所以能夠進行無誤差的程序模式信號輸出。

設定輸出信號 外殼顏色灰色 黑色數字輸出（RS-422A） DP3-10G000-G10 DP3-10G000-B10模擬輸出(4 ~ 20mA) DP3-20G000-G10 DP3-20G000-B10模擬輸出(0 ~ 10V) DP3-40G000-G10 DP3-40G000-B10模擬輸出(0 ~ 1V) DP3-50G000-G10 DP3-50G000-B10數字輸出(RS-485) DP3-70G000-G10 DP3-70G000-B10

調節器規格輸入信號 熱電偶:B、R、S、K、E、J、T等直流電壓:±10mv、±20mv、±50mv、±100mv、±5v、±10v直流電:20mA測溫電阻:Pt100、JPt100等精度額定 輸入跨度為±0.1%±1digit(基準操作條件)※另有制度定格的詳細規定標準點補償精度 k、e、j、t、n、platinel ii···±0.5℃以下、上述以外···±1.0℃以下采樣周期 約0.1秒耐壓 熱電偶、直流電壓(±50mv以下)、測溫電阻均為標準配備額定電源電壓 100 ~ 240v AC 50/ 60hz(自由電源)重量 約1.7公斤輸出形式 電流輸出形式、開閉脈沖形式、電壓輸出形式、SSR驅動脈沖形式調節設定值 PID8種P: 0 ~ 999.9%(0的場合2位置式動作)I: 0 ~ 9999秒(0是無限大)D: 0 ~ 9999秒導通信號:導通信號接點容量 電阻負荷100 ~ 240vac, 30vdc, 5a以下感應負荷100 ~ 240vac 30vdc, 2.5A以下系外伺服輸出信號:系外伺服導通信號接點容量: 標準負荷規格……電阻負荷100 ~ 240vac, 30vdc, 5a以下感應負荷100 ~ 240vac 30vdc, 2.5A以下微小負荷規格……電阻負荷100 ~ 240vac, 30vdc, 20ma以下感應負荷100 ~ 240vac 30vdc, 20ma以下電流輸出形式 輸出信號:4 ~ 20ma DC或1 ~ 5mA 負荷抵抗:750Ω-以下SSR驅動脈沖形式 輸出信號:開/關脈沖電壓信號輸出電壓:ON電壓12vdc±20%OFF電壓0.8VDC以下電壓輸出形式輸出信號:0 ~ 10v輸出阻抗:約10Ω警報點數 4分+ 4分(擴展分配設定)
