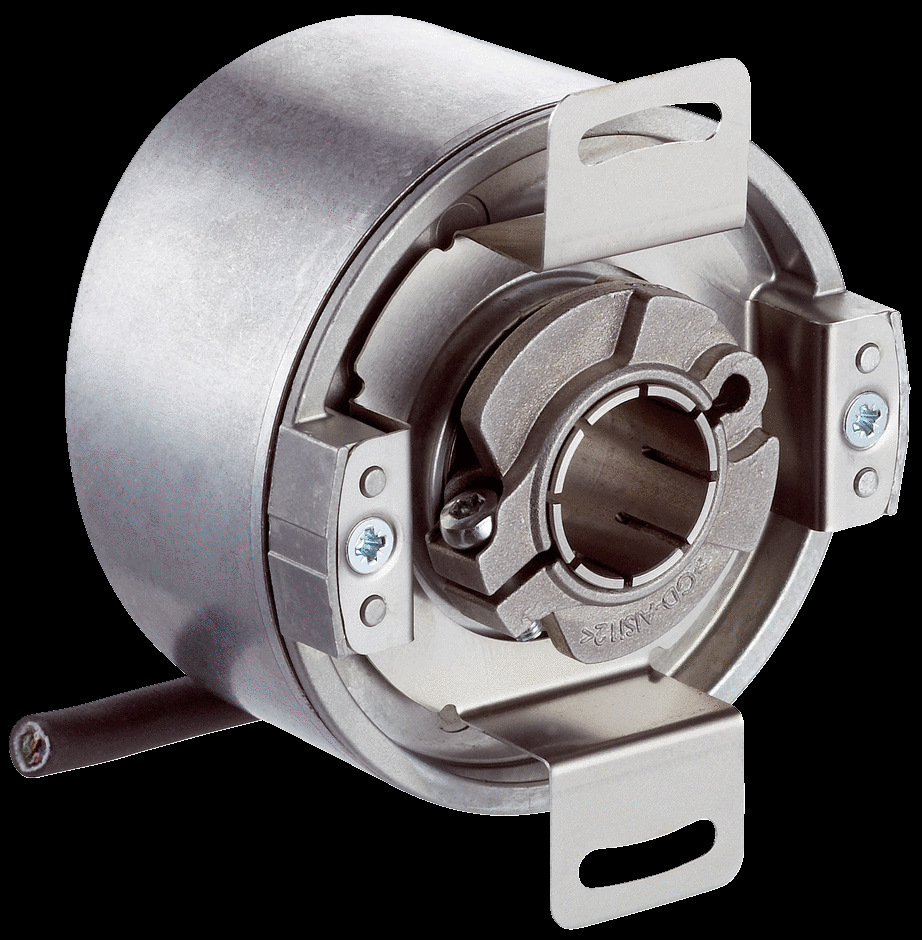

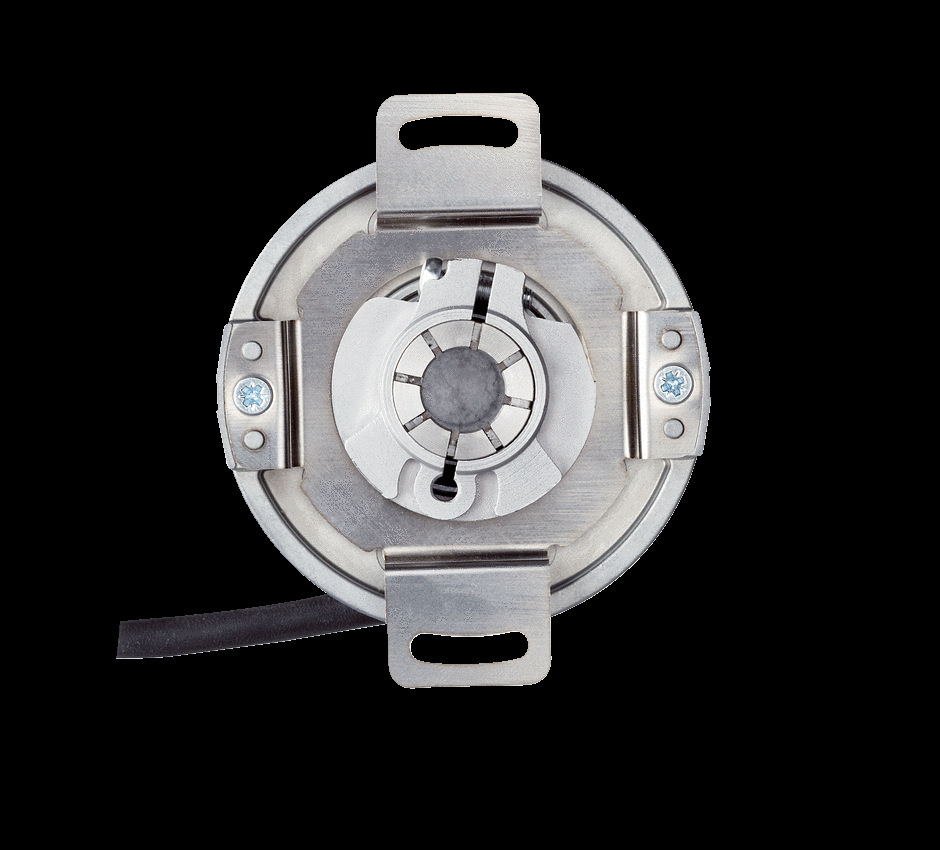

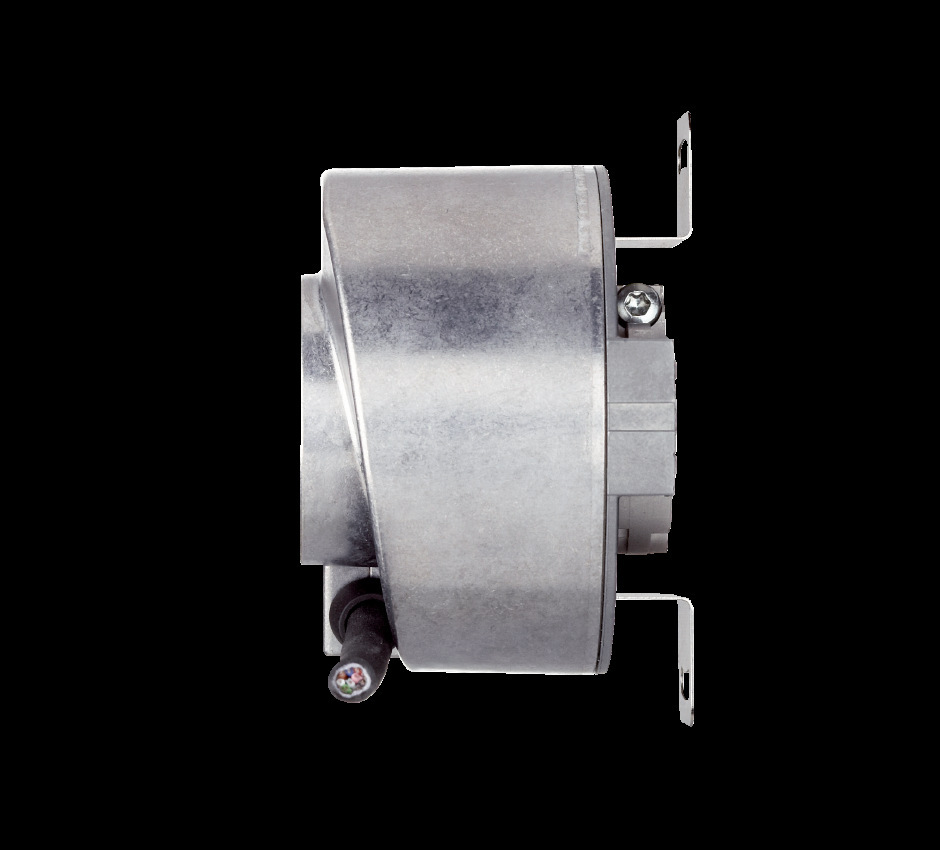

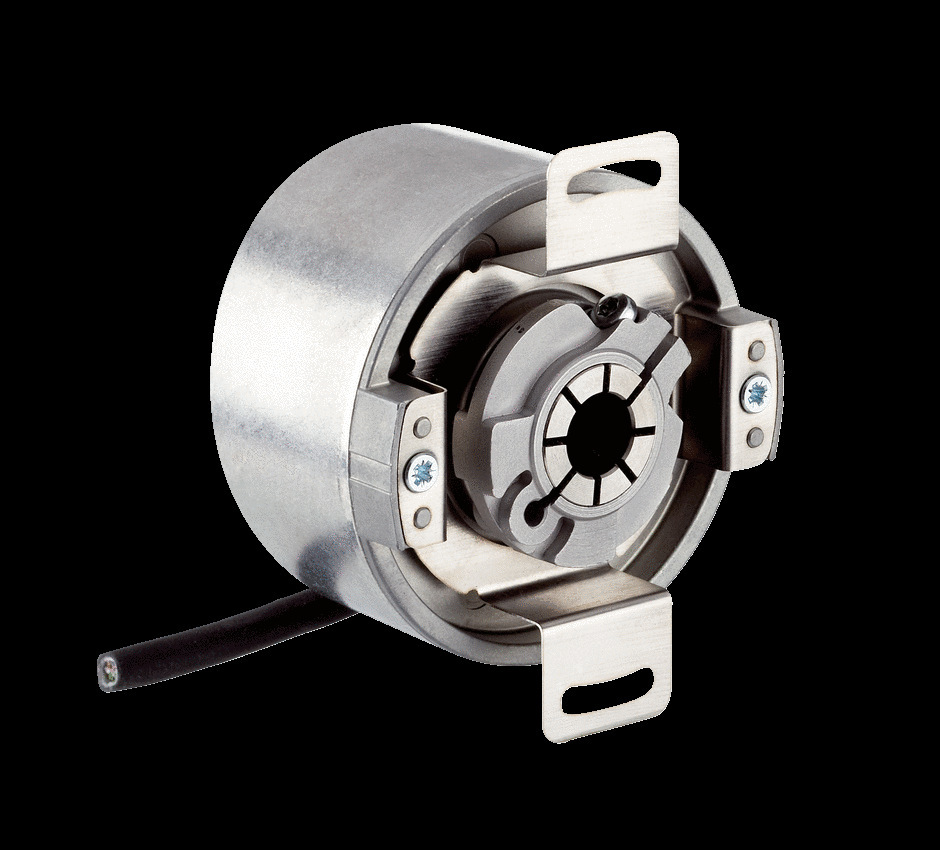

類型:VFS60A-BHPK01024
訂貨號:1036747
性能
| 每圈線數 | 1,024 1) | | 參考信號，數量 | 1 | | 參考信號，位置 | 90° 電氣，與 A 和 B 進行邏輯連接 | | 測量步距偏差 | ± 0.01° |
電氣參數
| 連接類型 | 電纜, 8 芯, 徑向, 1.5 m 1) | | 供電電壓 | 4.5 V ... 32 V | | 電流消耗 | 60 mA 2) | | **輸出頻率 | ≤ 820 kHz | | **負載電流 | ≤ 30 mA |
機械參數
| 軸的形式 | 盲孔空心軸 | | 軸直徑 | 15 mm | | 材料、軸 | 金屬 | | 法蘭類型 / 定子聯軸器 | 標準 | | 尺寸 | 參見尺寸圖 | | 重量 | 0.2 kg | | 轉動慣量 | 40 gcm2 | | 工作轉速 | 6,000 min?1 1) | | 角加速度 | ≤ 500,000 rad/s2 | | 工作轉矩 | 0.6 Ncm (+20 °C) | | 啟動轉矩 | 0.8 Ncm (+20 °C) | | 允許驅動裝置靜態軸位移 | ± 0.3 mm 徑向 ± 0.5 mm 軸向 | | 允許驅動裝置動態軸位移 | ± 0.1 mm 徑向 ± 0.01 mm 軸向 | | 滾珠軸承使用壽命 | 3.0 x 10^9 圈 |
環境參數
| 運行溫度范圍 | –30 °C ... +100 °C | | 儲存溫度范圍 | –40 °C ... +100 °C, 無包裝 | | 相對空氣濕度/凝結 | 90 %, 光學掃描元件不允許冷凝 | | 抗沖擊能力 | 70 g, 6 ms (根據 EN 60068-2-27) | | 抗振動能力的頻率范圍 | 30 g, 10 Hz ... 2,000 Hz (根據 EN 60068-2-6) | | 電磁兼容性 | 根據 EN 61000-6-2 和 EN 61000-6-4標準 | | 外殼防護等級 | IP65, 軸側 (根據 IEC 60529 標準) IP67, 外殼側，電纜出線口 (根據 IEC 60529 標準) |
|
