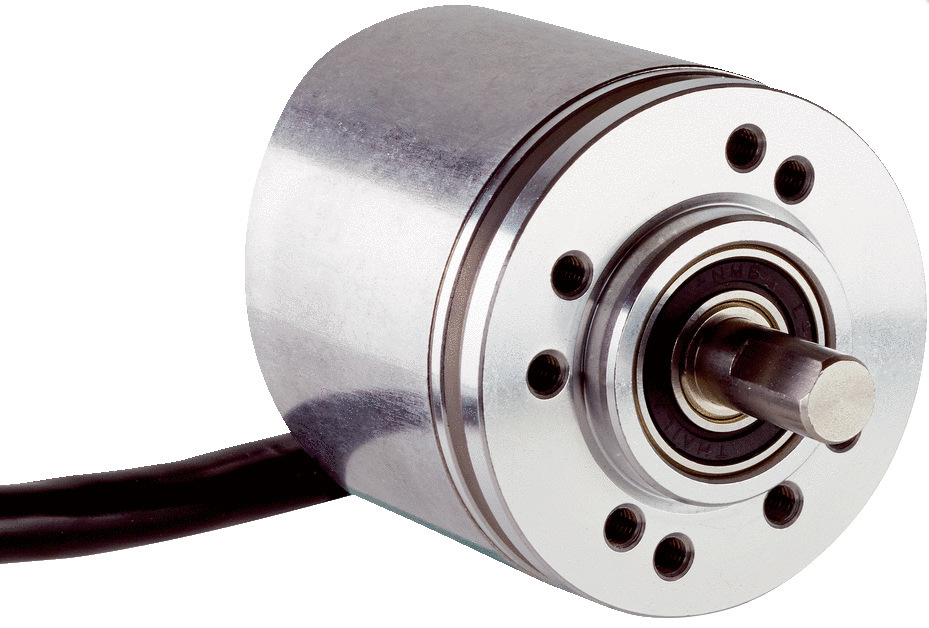

DBS36E-S3EK02500
訂貨號:1061133
性能
| 每轉的脈沖 | 2,500 | | 測量步距 | 90°, 電/每圈脈沖數 | | 測量步距偏差 | ± 18° /每轉的脈沖 | | 誤差限值 | ± 54° /每轉的脈沖 | | 占空比 | ≤ 0.5 ± 5% |
接口
| 通訊接口 | 增量式 | | 通信接口詳情 | HTL / Push pull | | 信號通道數量 | 6 通道 | | 初始化時間 | < 3 ms | | 輸出頻率 | ≤ 300 kHz | | 負載電流 | ≤ 30 mA | | 功耗 | ≤ 0.5 W (無負荷) |
電氣參數
| 連接類型 | 電纜, 8 芯, 通用, 1.5 m | | 供電電壓 | 7 ... 30 V | | 參考信號，數量 | 1 | | 參考信號，位置 | 90°, 電氣，與 A 和 B 進行邏輯連接 | | 極性反接保護 | ? | | 輸出端短路保護 | ? 1) | | MTTFd：危險故障間隔時間 | 600 年 (EN ISO 13849-1) 2) |
機械參數
| 機械規格 | 實心軸, 夾緊法蘭 | | 軸直徑 | 6 mm | | 直線軸承 | 12 mm | | 重量 | + 150 g (帶連接電纜) | | 材料、軸 | 不銹鋼 | | 材料，法蘭 | 鋁 | | 材料、外殼 | 鋁 | | 材料，電纜 | PVC | | 啟動轉矩 | + 0.5 Ncm (+20 °C) | | 工作轉矩 | 0.4 Ncm (+20 °C) | | 軸負荷 | 40 N (徑向) 1) 20 N (軸向) | | 工作轉速 | 6,000 min?1 2) | | **工作轉速 | ≤ 8,000 min?1 3) | | 轉動慣量 | 0.6 gcm2 | | 軸承使用壽命 | 2 x 10^9 圈 | | 角加速度 | ≤ 500,000 rad/s2 |
環境參數
| 電磁兼容性 | 根據 EN 61000-6-2 和 EN 61000-6-3 標準（級別 A） | | 外殼防護等級 | IP65 | | 允許相對濕度 | 90 % (不允許凝結) | | 運行溫度范圍 | –20 °C ... +85 °C, 按需提供 –35 °C ... +95 °C | | 儲存溫度范圍 | –40 °C ... +100 °C, 無包裝 | | 抗沖擊能力 | 100 g, 6 ms (EN 60068-2-27) | | 抗振能力 | 20 g, 10 Hz ... 2,000 Hz (EN 60068-2-6) |
|
