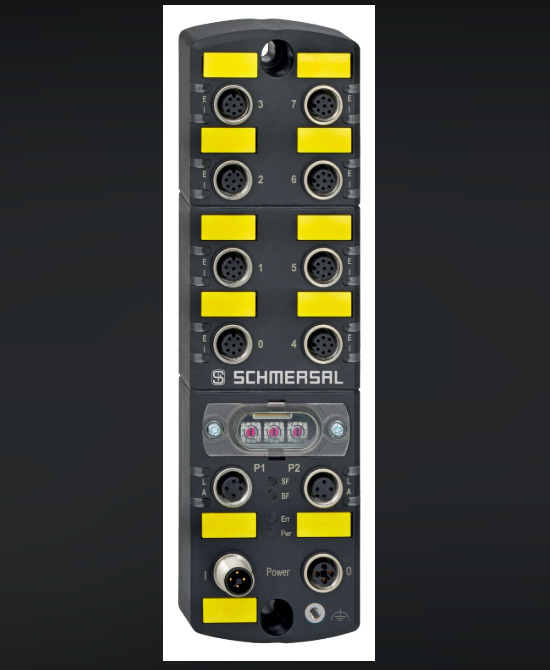

訂貨數據| 產品描述 | SFB-PN-IRT-8M12-IOP-V2 | | 商品編號（訂購編號） | 103040357 | | EAN（歐洲商品編號） | 4030661561554 | | eCl@ss number, version 12.0 | 27-24-26-04 | | eCl@ss number, version 11.0 | 27-24-26-04 | | eCl@aa number，版本：9.0 | 27-24-26-04 | | ETIM number, version 7.0 | EC001599 | | ETIM number, version 6.0 | EC001599 |
許可 - 標準總體數據| 標準 | EN IEC 61131-1 EN IEC 61131-2 EN ISO 13849-1 EN IEC 60947-5-3 EN IEC 61508 | | 外殼材料 | 熱塑塑料，聚酰胺PA 6 GF | | 標識標簽材料 | 塑料，聚酰胺 PA | | 觀察窗原材料 | 聚酰胺 PACM 12 | | 電子封裝原材料 | 聚氨酯 2K PU | | 毛重 | 655 g |
總體數據 - 產品特性安全評估| 標準 | EN ISO 13849-1 EN IEC 61508 |
安全評估 - 安全輸入 雙通道| 性能水平，最高 | e | | 控制類別 | 4 | | Diagnostic Coverage (DC) Level | 99 % | | PFH值 | 1.10 x 10?? /h | | PFDavg | 9.60 x 10?? | | 安全完整性等級 (SIL)，適用于以下應用 | 3 | | 任務時間 | 20 年 | | 本地安全輸入的響應時間 ? 現場總線，**值 | 20 ms | | 注意 | SFB符合EN 60947-5-3的PDDB（在故障條件下具有明確行為的接近開關）的要求，并與磁傳感器（2個常閉觸點）組合使用，最高PL e / SIL 3。 |
安全評估 - 安全輸入 單通道| 性能水平，最高 | d | | 控制類別 | 2 | | Diagnostic Coverage (DC) Level | 90 % | | PFH值 | 2.30 x 10?? /h | | PFDavg | 2.00 x 10?2 | | 安全完整性等級 (SIL)，適用于以下應用 | 1 | | 任務時間 | 20 年 | | 本地安全輸入的響應時間 > 現場總線，**值 | 20 ms | | 錯誤檢測測試間隔 | 10 s |
安全評估 - 安全輸出 單通道| 性能水平，最高 | d | | 控制類別 | 3 | | （DC）水平 | 90 % | | PFH值 | 1.00 x 10?? /h | | PFDavg | 8.80 x 10?3 | | 安全完整性等級 (SIL)，適用于以下應用 | 2 | | 任務時間 | 20 年 | | 反應時間 現場總線 > 本地安全輸出 | 50 ms |
安全評估 - 安全輸出 雙通道| 性能水平，最高 | e | | 控制類別 | 4 | | （DC）水平 | 99 % | | PFH值 | 1.20 x 10?? /h | | PFDavg | 1.10 x 10?? | | 安全完整性等級 (SIL)，適用于以下應用 | 3 | | Notes (Safety Integrity Level) | This product must only be replaced in the application by an identical product of type SFB-PN-IRT-8M12-IOP-V2 with part no. 103040357. The older product version has a lower safety level. | | 任務時間 | 20 年 | | 反應時間 現場總線 > 本地安全輸出 | 50 ms |
機械參數| 安裝 | 螺釘 | | 固定螺絲類型 | 2x M6 | | 固定螺栓緊固力矩， **值 | 3 Nm | | Type of the fixing screws, viewing window | 2x TX10 (Torx) | | Tightening torque of the fastening screws for the viewing window, maximum | 0.6 Nm |
Mechanical data - Connection technique| 終端連接器 | M12連接插座/連接器 | | 終端連接器，輸入/輸出 | X0 - X7: M12，8芯，A編碼 | | 終端連接器，功率 I/O | M12 功率, 4芯, T編碼 | | 端子連接器，現場總線 | M12，4芯，D編碼 | | Tightening torque of electrical connection, minimum | 0.8 Nm | | 電氣連接 緊固力矩，**值 | 1.5 Nm |
機械參數 - 尺寸| 長度 | 222.8 mm | | 寬度 | 63 mm | | 高度 | 36.1 mm |
環境條件| 防護等級 | IP67 IP66 | | Ambient temperature | -25 ... +55 °C | | 儲存和運輸溫度，最小 | -25 °C | | 儲存和運輸溫度，** | +70 °C | | 最小相對濕度 | 10 % | | **相對濕度 | 95 % | | 注（相對濕度） | 無冷凝 | | 抗振性，依據EN 60068-2-6： | 10 ... 150 Hz, 振幅 0.35 mm / 5 g | | 抗沖擊 | 30 g / 11 ms | | 防護等級 | III | | 允許安裝海拔高度，**值 | 2,000 m |
Ambient conditions - Insulation values| 額定絕緣電壓 | 32 VDC | | 額定沖擊耐受電壓 | 0.8 kV | | 過電壓級別 | III | | 污染等級，依據IEC 60664-1 | 3 |
電氣參數| Operating voltage | 24 VDC -15 % / +10 % (stabilised PELV power supply) | | 工作電流 | 200 mA | | Rated operating voltage | 24 VDC | | 工作電流 | 10,000 mA | | 備注（電子參數，保險絲容量） | External fuse protection required ≤ 10A slow blow when used to UL 61010. | | 準備就緒時間，** | 8,000 ms | | Device Watchdog Time | 10 ms | | Device Acknowledgement Time, maximum | 25 ms | | Reaction Time Safety Input, maximum | 20 ms | | Reaction Time Safety Output, maximum | 50 ms |
電氣參數 - 通信協議 | PROFINET / PROFIsafe | | Fieldbus specification | V2.3, Conformance Class C | | Specification safety fieldbus | V2.4 | | Fieldbus properties | Media Redundancy Protocol (MRP) Fast Start Up | | Fieldbus network load class | 3 | | 傳輸速率 | 100 Mbit/s Full Duplex | | 編址 | Discovery and Configuration Protocol (DCP) | | 集成開關 | Dual Port, 100 Mbit/s, IRT capable | | Fieldbus services | I&M0 ... I&M3, SNMP, LLDP | | 服務界面 | WEB-Interface HTTP |
Electrical data - Device Ports | X0 ... X7 | | Cable length, device port | 30 m |
Electrical data - Power supply external devices| 名稱，電源 | A1 and A2 | | Rated operating voltage | 24 VDC | | Rated operating current | 800 mA | | Internal electrical fuse | 1.5 A (Integrated automatic resettable fuse) |
Electrical data - Safety digital inputs| 指定，安全輸入 | X1 and X2 | | 開關閾值 | ?3 V … 5 V (Low) 13 V ... 30 V (High) | | 24V時，電流消耗 | 6 mA | | Permissible residual drive current | 1 mA | | Test pulse duration, minimum | 0.01 ms | | Test pulse duration, maximum | 1 ms | | Test pulse interval, minimum | 20 ms | | Test pulse interval, maximum | 120,000 ms | | 分類 ZVEI CB24I，接收器 | C1 | | 分類 ZVEI CB24I，信號源 | C1 C2 C3 |
Electrical data - Safety digital outputs| 指定，安全輸出 | DO | | 版本 | 短路保護，P型 | | 電壓降 Ud，**值 | 2 V | | 電流漏泄 | 0.5 mA | | 電壓，應用類別 DC-12 | 24 VDC | | 電流，應用類別 DC-12 | 0.8 A | | 電壓，應用類別 DC-13 | 24 VDC | | 電流，應用類別 DC-13 | 0.8 A | | 注，使用標準 DC-13 | Inductive load, maximum 400 mH | | Switching frequency, maximum | 1 Hz | | Test pulse duration, maximum | 1 ms | | Test pulse interval, minimum | 15 ms | | Test pulse interval, maximum | 500 ms | | 分類 ZVEI CB24I，信號源 | C1 | | 分類 ZVEI CB24I，接收器 | C1 |
Electrical data - Diagnostic inputs / FB-Interface| Designation, Diagnostic inputs / FB-Interface | DI | | Switching thresholds | ?3 V … 5 V (Low) 15 V … 30 V (High) | | Current consumption at 24V | 12 mA | | Input debounce filter | 10 ms | | Data transfer rate FB-Interface | 19,2 kBaud |
電氣參數 - 測試脈沖輸出| 指定，測試脈沖輸出 | Y1 and Y2 | | Design of control elements | 短路保護，P型 | | 電壓降 Ud，**值 | 1 V | | Current leakage Ir, maximum | 0.5 mA | | 電壓，應用類別 DC-12 | 24 VDC | | Y1 rated current at 24 V | 15 mA | | Y2 rated current at 24 V | 10 mA | | Y2 rated current at 0 V | 30 mA | | Test pulse interval, typical | 500 ms | | Test pulse duration, maximum | 1 ms | | 分類 ZVEI CB24I，接收器 | C1 | | 分類 ZVEI CB24I，信號源 | C1 |
LED狀態顯示 - LED 01| LED狀態 | 錯誤 LED設備端口 | | LED 位置 | E: 0 ... 7 | | LED顏色 | 綠色/紅色 |
LED狀態顯示 - LED 02| LED狀態 | 輸入 LED設備端口 | | LED 位置 | I: 0 ... 7 | | LED顏色 | 黃色 |
LED狀態顯示 - LED 03| LED狀態 | LED連接以太網端口 | | LED 位置 | L: P1 + P2 | | LED顏色 | 綠色 |
LED狀態顯示 - LED 04| LED狀態 | LED活動以太網端口 | | LED 位置 | A: P1 + P2 | | LED顏色 | 黃色 |
LED狀態顯示 - LED 05| LED狀態 | 系統故障LED | | LED 位置 | "SF": 模塊 | | LED顏色 | 綠色/紅色 |
LED狀態顯示 - LED 06| LED狀態 | 總線故障LED | | LED 位置 | "BF": 模塊 | | LED顏色 | 紅色 |
LED狀態顯示 - LED 07| LED狀態 | 總線盒故障LED | | LED 位置 | "Err": 模塊 | | LED顏色 | 綠色/紅色 |
LED狀態顯示 - LED 08| LED狀態 | 電源LED 現場總線盒 | | LED 位置 | "Pwr": 模塊 | | LED顏色 | 綠色 |
其他數據| 備注（應用） | 安全接線盒，帶分布式I/Os |
|
