項目編號:

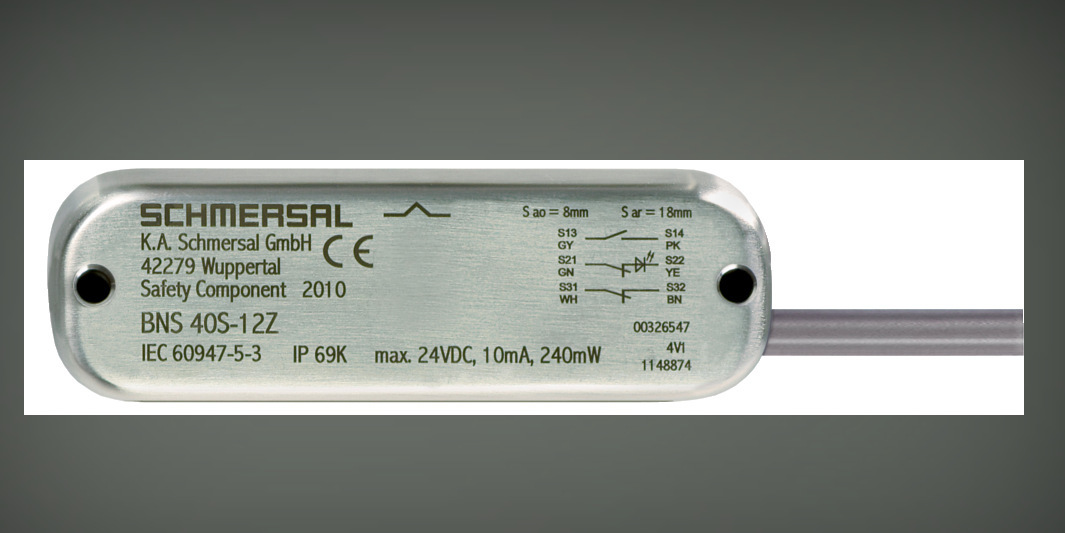

101215517 訂貨數據| 產品描述 | BNS 40S-12Z | | 商品編號（訂購編號） | 101215517 | | EAN（歐洲商品編號） | 4030661419275 | | eCl@ss number, version 11.0 | 27-27-24-02 | | eCl@aa number，版本：9.0 | 27-27-24-02 | | ETIM number, version 7.0 | EC002544 | | ETIM number, version 6.0 | EC002544 |
許可 - 標準總體數據| 標準 | BG-GS-ET-14 EN IEC 60947-5-3 | | 編碼等級，依據EN ISO 14119 | 低 | | 作用原理 | 磁驅動 | | 安裝條件（機械） | 非沖洗 | | 外殼材料 | 不銹鋼（V4A） | | 毛重 | 250 g |
總體數據 - 產品特性| 隱藏螺紋孔，在背面 | 否 | | 先決條件評估單元 | 是 | | 開啟器數量 | 2 | | 關閉器數量 | 1 | | 電纜電線數量 | 6 |
安全評估| 標準 | EN ISO 13849-1 | | 任務時間 | 20 年 |
安全評估 - 安全輸出| B10D-值 常閉觸點/常開觸點（NC/NO） | 25,000,000 操作 |
機械參數| 活動區域 | 橫向 | | 執行元件 | 磁鐵 | | 運動方向 | 正對著活動表面 |
Mechanical data - Switching distances according EN IEC 60947-5-3| 確保的開關距離 "ON" | 8 mm | | 確保的開關距離 "OFF" | 18 mm |
Mechanical data - Connection technique| 線纜長度 | 1 m | | 終端連接器 | 電纜 | | 線纜截面 | 0.25 mm2 | | 線纜截面 | 23 AWG | | 電纜護套材料 | LiYY |
機械參數 - 尺寸| 傳感器長度 | 14.5 mm | | 傳感器寬度 | 88 mm | | 傳感器高度 | 27 mm |
環境條件| 防護等級 | IP69 | | Ambient temperature | -25 ... +80 °C | | 儲存和運輸溫度，最小 | -25 °C | | 儲存和運輸溫度，** | +80 °C | | 抗振性，依據EN 60068-2-6： | 10 ... 55 Hz，振幅 1 mm | | 抗沖擊 | 30 g / 11 ms |
電氣參數| 開關電壓，** | 100 VAC | | 開關電壓，** | 100 VDC | | 開關電流，** | 0.25 A | | 開關容量，** | 3 W | | 轉換頻率，** | 5 Hz |
電氣參數 - 數字輸出發貨范圍| 包含在發貨中 | Actuator must be ordered separately. |
附件| 建議（操動件） | BPS 40S-2 BPS 40S-1-C BPS 40S-2-C | | 推薦 安全開關 | SRB-E-301ST SRB-E-201LC |
Note| 注（通用） | 防護裝置關閉狀態的觸點信號。 含或無LED的觸點配置相同。 |
電路示例| 注（接線圖） | 安全電路中必須包含觸點S21-S22。 |
|
