項目編號:

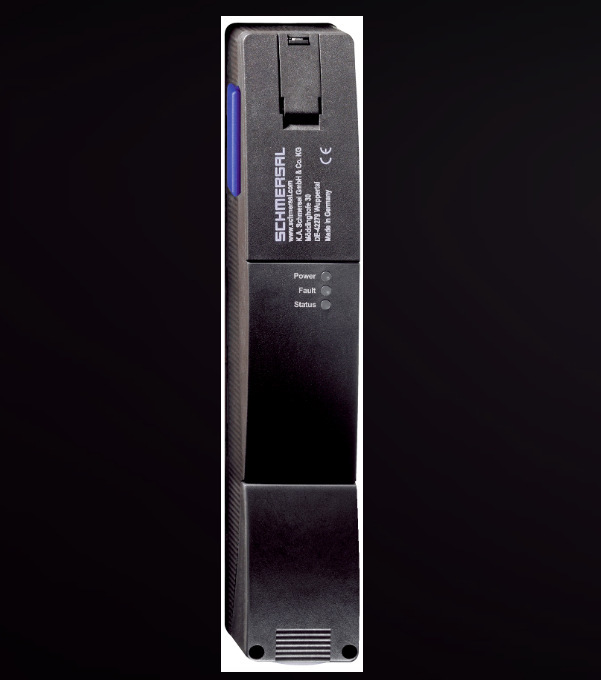

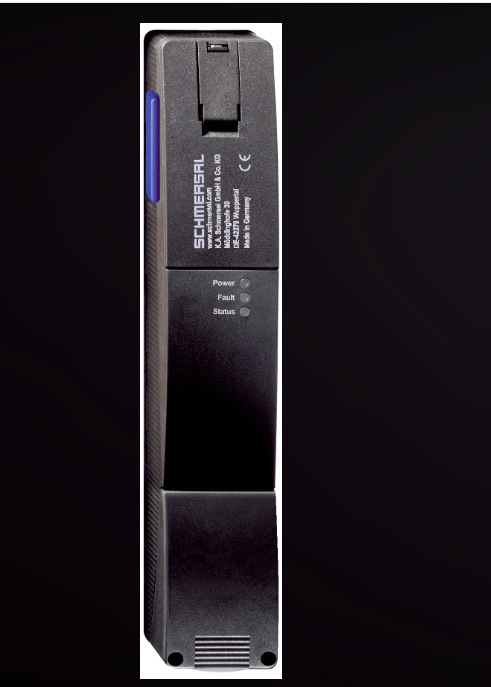

103013490 訂貨數據| 產品描述 | AZM201B-I2-SK-T-1P2PW | | 商品編號（訂購編號） | 103013490 | | EAN（歐洲商品編號） | 4030661493336 | | eCl@ss number, version 12.0 | 27-27-26-03 | | eCl@ss number, version 11.0 | 27-27-26-03 | | eCl@aa number，版本：9.0 | 27-27-26-03 | | ETIM number, version 7.0 | EC002593 | | ETIM number, version 6.0 | EC002593 |
許可 - 標準總體數據| 標準 | EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-3 EN IEC 61508 | | 通用信息 | 單獨編碼，多次示教 | | 編碼等級，依據EN ISO 14119 | 高 | | 作用原理 | RFID | | Frequency band RFID | 125 kHz | | Transmitter output RFID, maximum | -6 dB/m | | 外殼材料 | 玻璃纖維，加強型熱塑塑料 | | 風險持續期，** | 200 ms | | 操動件關閉時的響應時間安全輸出，**值 |
| 100 ms | | 安全輸入關閉時的響應時間安全輸出，**值 |
| 1.5 ms | | 毛重 | 585 g |
總體數據 - 產品特性| 通電解鎖 | 是 | | 操動件，受監控 | 是 | | 手動解鎖 | 是 | | 短路檢測 | 是 | | 短路識別 | 是 | | 串聯連接 | 是 | | 安全功能 | 是 | | 整個系統檢測，狀態 | 是 | | 安全觸點數量 | 2 |
安全評估| 標準 | EN ISO 13849-1 EN IEC 61508 |
安全評估 - 聯鎖| 性能水平，最高 | e | | 控制類別 | 4 | | PFH值 | 1.90 x 10?? /h | | PFD值 | 1.60 x 10?? | | 安全完整性等級 (SIL)，適用于以下應用 | 3 | | 任務時間 | 20 年 |
機械參數| 機械壽命，最少 | 1,000,000 操作 | | 合型力，符合 EN ISO 14119 | 2,000 N | | Note (clamping force FZh) | 1,000 N when used with the AZ/AZM201-B30 actuator, for indoor use. | | 合型力，** | 2,600 N | | Note (clamping force Fmax) | 1,300 N when used with the AZ/AZM201-B30 actuator, for indoor use. | | 鎖定力 | 30 N | | 操動速度，** | 0.2 m/s | | 固定螺絲類型 | 2x M6 | | 固定螺栓緊固力矩， **值 | 8 Nm | | Tightening torque of the fastening screws for the housing cover, minimum | 0.7 Nm | | Tightening torque of the fastening screws for the housing cover, maximum | 1 Nm | | Note | Torx T10 |
Mechanical data - Connection technique| Length of sensor chain, maximum | 200 m | | Note (length of the sensor chain) | Cable length and cross-section change the voltage drop dependiing on the output current | | Note (series-wiring) | Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD | | 電纜入口 | 1x M20 | | 終端連接器 | 螺絲端子 | | 線纜截面，最小 | 0.25 mm2 | | 電纜截面，** | 1.5 mm2 | | 注（電纜截面） | 所有的電纜截面表示包括了導線和線耳 | | 線纜截面，最小 | 23 AWG | | 線纜截面，** | 15 AWG | | Wire cross-section | 23 ... 15 AWG | | Allowed type of cable | solid multi-wire flexible |
機械參數 - 尺寸| 傳感器長度 | 50 mm | | 傳感器寬度 | 40 mm | | 傳感器高度 | 220 mm |
環境條件| 防護等級 | IP67 IP66 | | Ambient temperature | -25 ... +60 °C | | 儲存和運輸溫度，最小 | -25 °C | | 儲存和運輸溫度，** | +85 °C | | **相對濕度 | 93 % | | 注（相對濕度） | 無冷凝 不結冰 | | 抗振性，依據EN 60068-2-6： | 10 ... 150 Hz，振幅 0.35 mm | | 抗沖擊 | 30 g / 11 ms | | 防護等級 | III | | 允許安裝海拔高度，**值 | 2,000 m |
Ambient conditions - Insulation values| 額定絕緣電壓 | 32 VDC | | 額定沖擊耐受電壓 | 0.8 kV | | 過電壓級別 | III | | 污染等級，依據VDE 0100 | 3 |
電氣參數| Operating voltage | 24 VDC -15 % / +10 % (stabilised PELV power supply) | | No-load supply current I0, typical | 50 mA | | Current consumption with magnet ON, average | 200 mA | | Current consumption with magnet ON, peak | 700 mA / 100 ms | | Rated operating voltage | 24 VDC | | 工作電流 | 1,200 mA | | 依據EN 60947-5-1額定短路電流 | 100 A | | External wire and device fuse rating | 4AGG | | 準備就緒時間，** | 4,000 ms | | 轉換頻率，** | 1 Hz |
電氣參數 - 線圈控制| 指定，線圈控制 | IN | | 開關閾值 | -3 V … 5 V (Low) 15 V … 30 V (High) | | 24V時，電流消耗 | 10 mA | | Magnet switch-on time | 100 % | | Test pulse duration, maximum | 5 ms | | Test pulse interval, minimum | 40 ms | | 分類 ZVEI CB24I，接收器 | C0 | | 分類 ZVEI CB24I，信號源 | C1 C2 C3 |
Electrical data - Safety digital inputs| 指定，安全輸入 | X1 and X2 | | 開關閾值 | ?3 V … 5 V (Low) 15 V … 30 V (High) | | 24V時，電流消耗 | 5 mA | | Test pulse duration, maximum | 1 ms | | Test pulse interval, minimum | 100 ms | | 分類 ZVEI CB24I，接收器 | C1 | | 分類 ZVEI CB24I，信號源 | C1 C2 C3 |
Electrical data - Safety digital outputs| 指定，安全輸出 | Y1和Y2 | | 額定工作電流（安全輸出） | 250 mA | | 版本 | 短路保護，P型 | | 電壓降 Ud，**值 | 2 V | | 電壓降值為U時的電流d | 2 A | | 電流漏泄 | 0.5 mA | | 電壓，應用類別 DC-13 | 24 VDC | | 電流，應用類別 DC-13 | 0.25 A | | Test pulse interval, typical | 1000 ms | | Test pulse duration, maximum | 0.5 ms | | 分類 ZVEI CB24I，信號源 | C2 | | 分類 ZVEI CB24I，接收器 | C1 C2 |
電氣參數 - 診斷輸出| 指定， 診斷輸出 | OUT | | 工作電流 | 50 mA | | 版本 | 短路保護，P型 | | 電壓降 Ud，**值 | 4 V | | 電壓，應用類別 DC-13 | 24 VDC | | 電流，應用類別 DC-13 | 0.05 A |
狀態顯示| 備注：（LED開關狀態顯示） | 工作狀態：LED綠色 錯誤 / 功能故障：LED紅色 供電電壓 UB：LED 綠色 |
發貨范圍| 包含在發貨中 | Actuator must be ordered separately. AZM201用的三角鑰匙 |

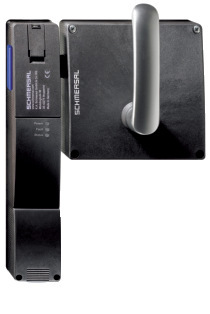

附件| 建議（操動件） | AZ/AZM201-B1 AZ/AZM201-B30 |
Note| 注（通用） | 只要操動件保持插入在電磁安全鎖中，已解鎖的防護門會重新鎖定。在這種情況下，安全輸出將重新啟用，因此不能打開安全防護裝置。 |
|
