一、 簡介

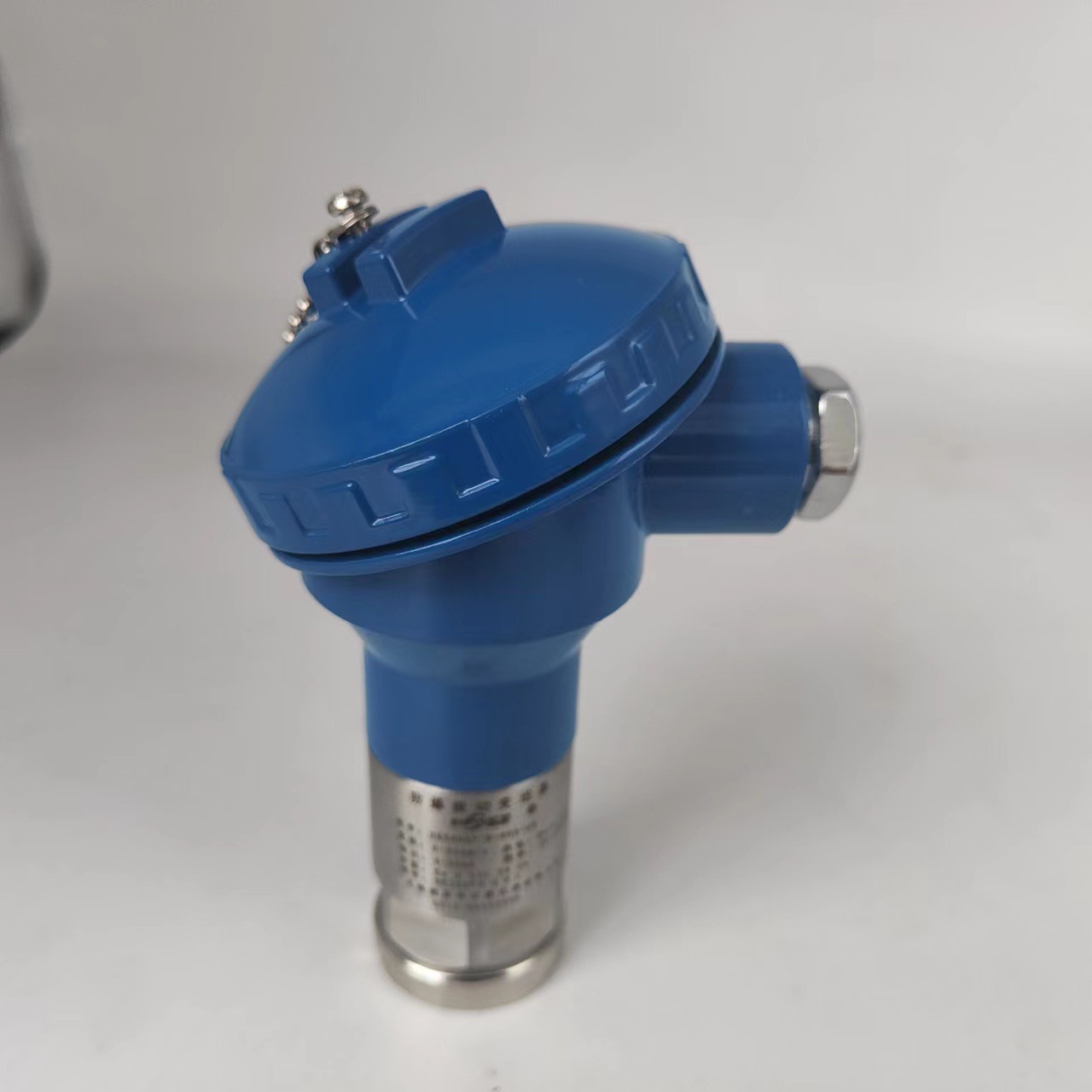

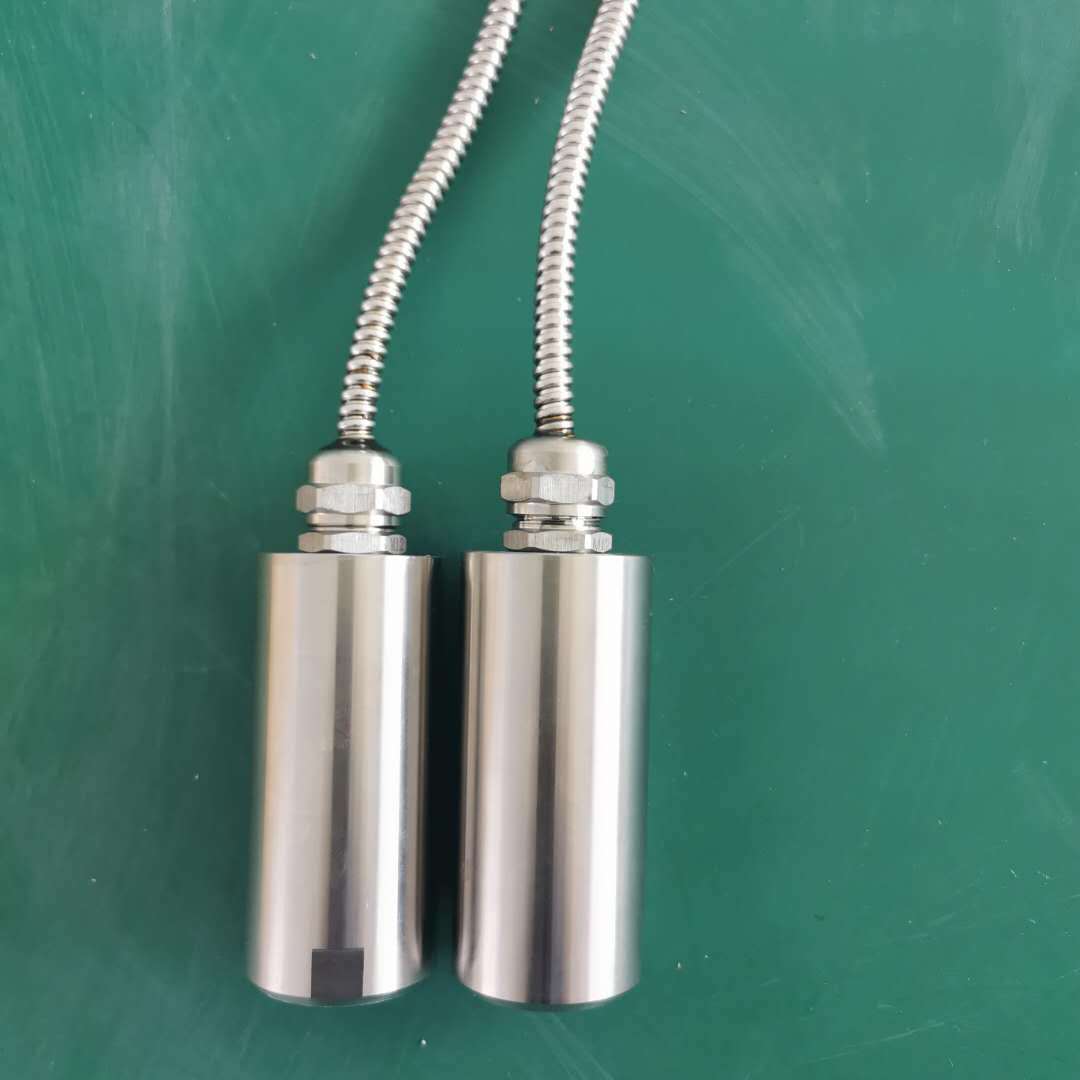

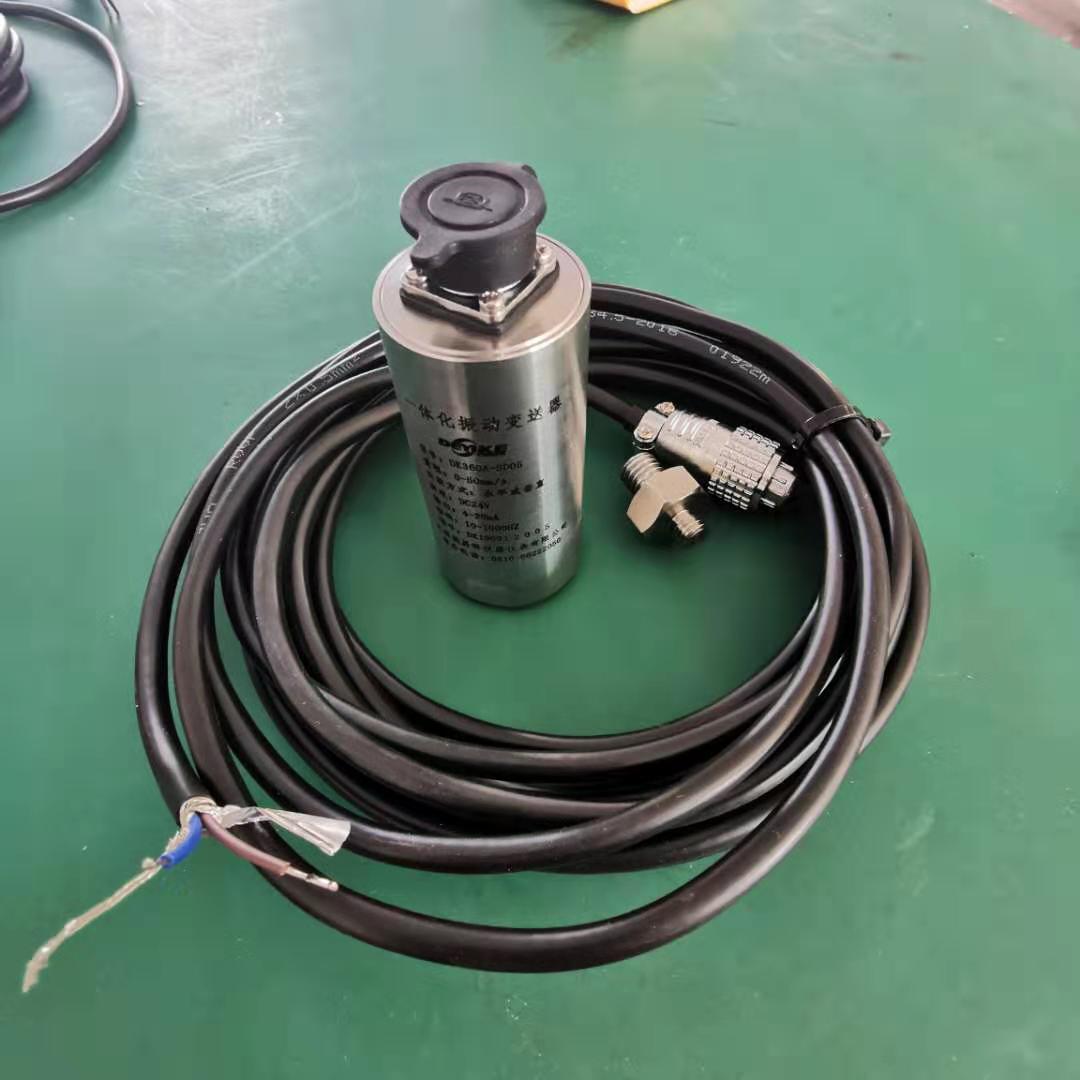

一體化振動變送器將磁電式振動傳感器和信號調節電路集成為一體的變送器,能將現場采集到的振動信號直接變換為4～20mA電流信號輸出。對于機殼振動，軸瓦振動，轉子的不平衡、不對中，機件松動，滾動軸承損壞，齒輪損壞等原因引起的振動變化能夠進行時時測量。輸出信號可直接傳送至可編程控制器（PLC）,集散控制系統（DCS）監視器、采集器、記錄儀或其他監控設備。廣泛用于風機、汽輪機組、磨煤機、制氧機、發電機、離心機、壓縮機、水泵、電機等旋轉機械的軸承座或機殼振動測量與實時監控。

二、技術參數

2．1 監測頻率：10 ～ 1000 Hz * 或者5 ～ 500 Hz（特殊說明）

2．2 磁電共振頻率：1500Hz

2．3 測量范圍：位移量 0-1000μm （可選）

速度量 0-100mm/s （可選）0-20MM/S＊

2．4 輸出電流：4～20mA

2．5輸出阻抗：≤500Ω

2．6工作電壓：DC12-36V±10%

2. 7接線方式：二線制

2．8測量方向：垂直或水平

2．9 使用環境：溫 度 -25℃～70℃ 相對濕度 ≤90%

2．10 外形尺寸：φ35×75mm

2．11 安裝螺紋：M10×1.5×10mm（深度）或磁吸座 （螺釘可定做）

2．12 重 量： 約300g

2. 13靈敏度：0.8mA/mm/s（量程選定0-20mm/s時）不同的量程靈敏度不同

2. 14絕緣電阻：100M歐

2. 15耐電壓：所有端子和外殼間AC1,000V 50/60Hz 1min

2. 16使用大加速度：50g（1g=9.8m/s2）

2. 17振動耐久：10-1000HZ，單振幅2mm

2. 18沖擊耐久：30g

2. 19保存溫度：-40℃～70℃

三、 安 裝

3．1 安裝位置：垂直或者水平安裝于被測振動點上，將傳感器底部M10×1.5×10螺釘固定在被測殼體上，然后將傳感器擰在上面擰緊即可。

3．2 安裝尺寸及規范：若變送器安裝位置受到高溫蒸汽等沖刷時，為降低變送器環境溫度、需加防護措施，一般情況下可不加防護。

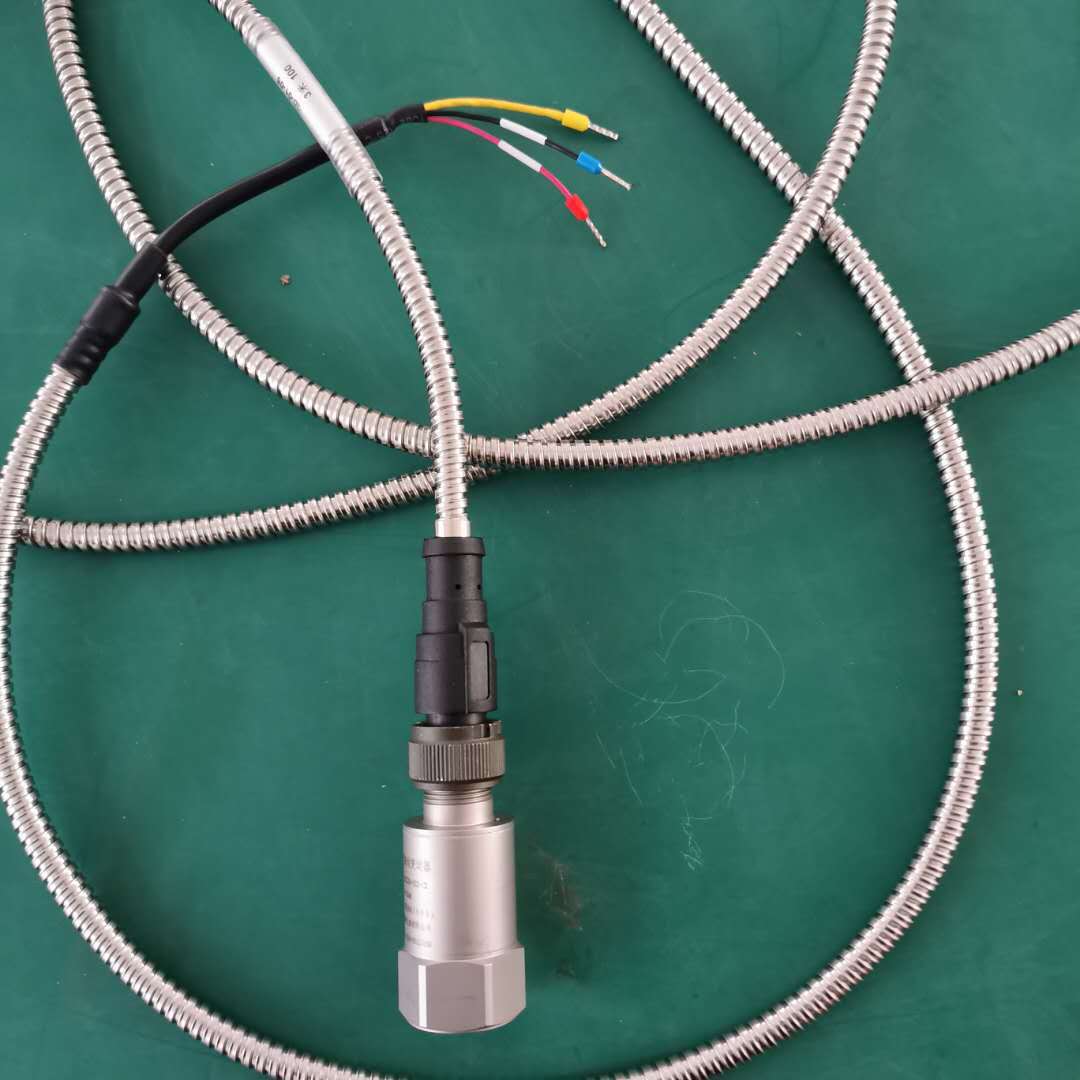

3．3 接線說明：棕色導線接DC24V電源正端，藍色導線接DC24V電源負端，同時棕色和藍色導線也是4～20mA輸出引線。連接導線要求有良好的絕緣性能，采用二芯屏蔽電纜。
