CS-1-G-075-03-1-磁阻式轉速傳感器CS-1-D-065-05-01-轉速傳感器

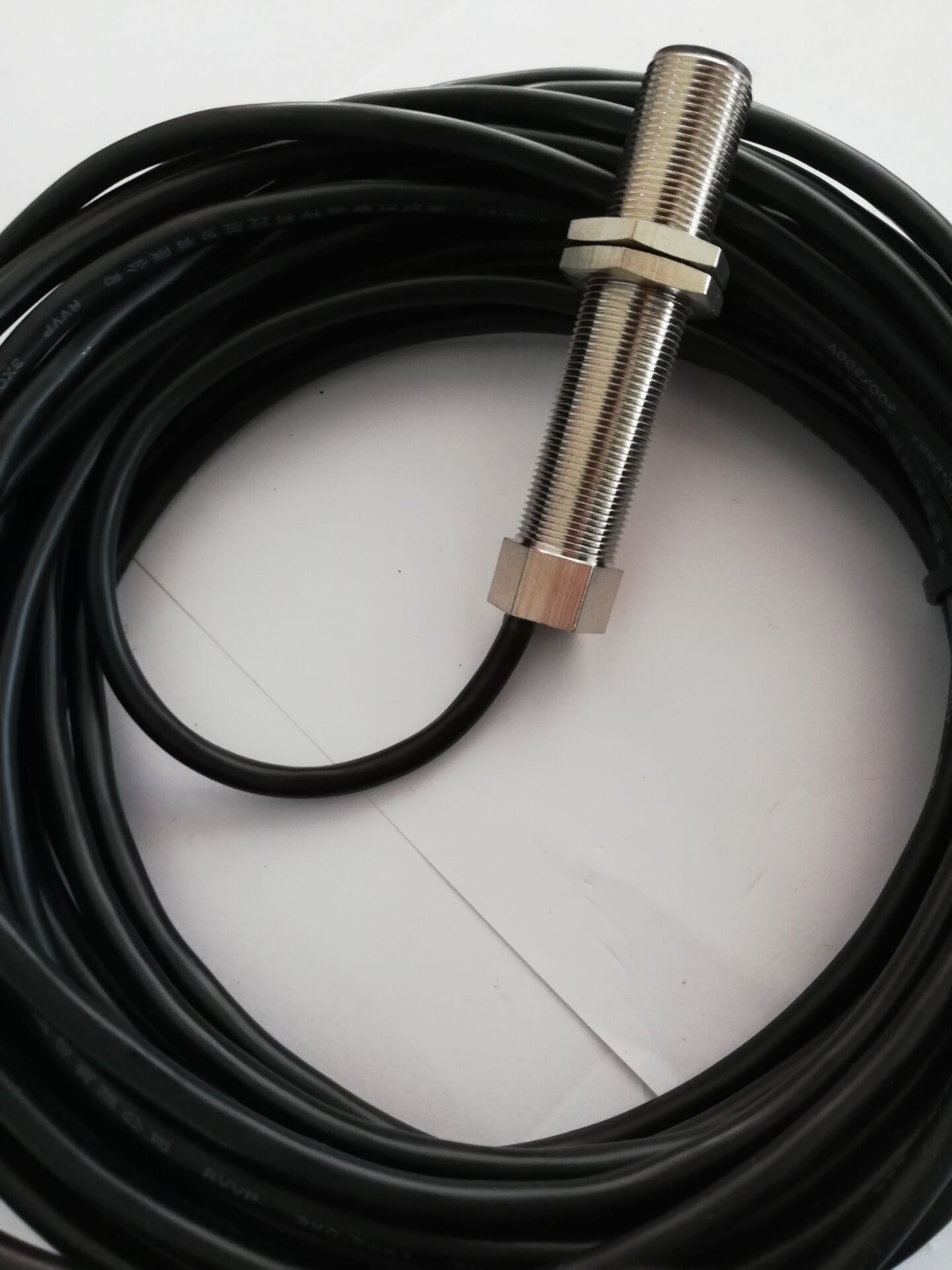

CS-1磁阻式轉速傳感器采用電磁感應原理實現測速，在傳感器前端繞有線圈，其外形圖見圖一，其安裝如圖二所示，當齒輪旋轉時，通過傳感器線圈的磁力線發生變化，在傳感器線圈中產生周期性的電壓，通過對該電壓處理計數，就能測出齒輪的轉速。該傳感器外殼使用不銹鋼，輸出信號強，抗干擾性能好，安裝使用方便，可在煙霧、油氣、水氣等惡劣環境中使用。
技術參數：
1. 齒輪模數： 2 ～ 4 2. 直流電阻：300±15Ω(25℃) 3. 工作溫度：-30 ~+120℃ 4. 抗 振 動：20g 5. 螺紋規格：M16*1*80mm 6. 重 量：約120g 7. 安裝間隙：1～3mm 8. 轉速與輸出電壓關系(傳感器與齒輪間隙為0.8mm,60齒，傳感器輸出電壓為峰峰值)
轉速（ n/min） | 70 | 100 | 224 | 342 | 477 | 665 | 920 | 1167 | 1505 | 2080 | 2509 | 3050 | 3606 | 4334 | 4620 |
輸出電壓 (v) | 0.8 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8.5 | 10 | 12 | 13 | 15 | 17 | 22
|

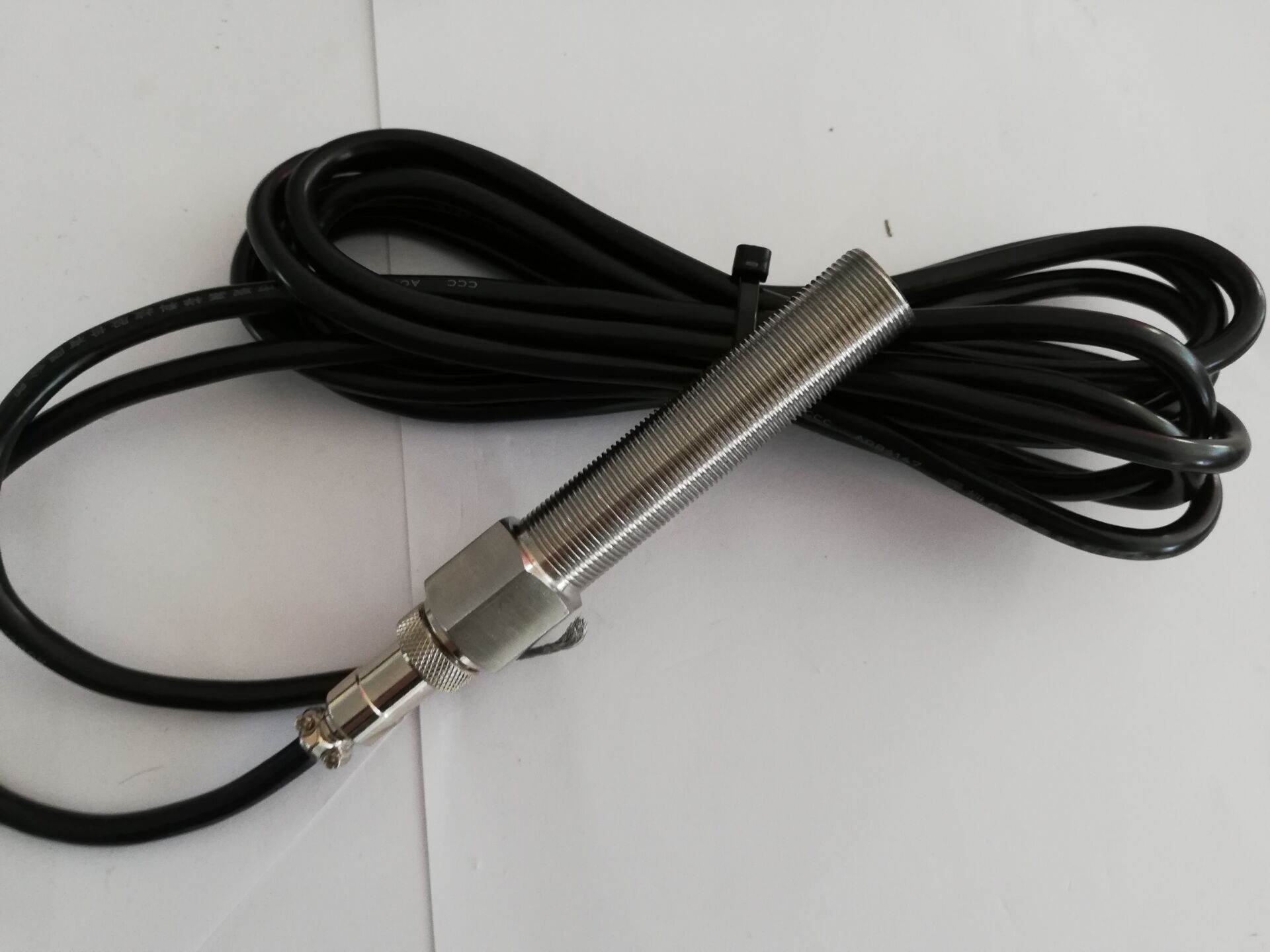

1-不銹鋼螺紋管（M16×1） 2-銅螺母 3-φ3.5磁頭 4-X12K4p插座 5-X12K4p插頭 6-雙芯屏蔽
T03傳感器外殼為M16×1不銹鋼管,前端為φ3.5純鐵，內裝線圈等并由環氧樹脂封裝。
T03傳感器引出線采用X12K4P航空插頭座，其插座部份經車圓后與不銹鋼螺紋管封裝，并將四個接線端對接，因此插頭引出線可接至任意相鄰二端。
2.T03磁電式傳感器電氣參數
線圈電阻：380Ω左右
輸出電壓：（測量條件：發訊齒輪60齒，發訊齒輪材料A3鋼，模數2，傳感器端面距齒頂小于 1mm），由于安裝條件、材質等影響下列表格僅作參考。
轉速 rpm
10
20
50
100
200
500
1000
2000
5000
輸出電壓（有效值）≥
50mv
100mv
250mv
500mv
1v
2.5v
5v
8v
