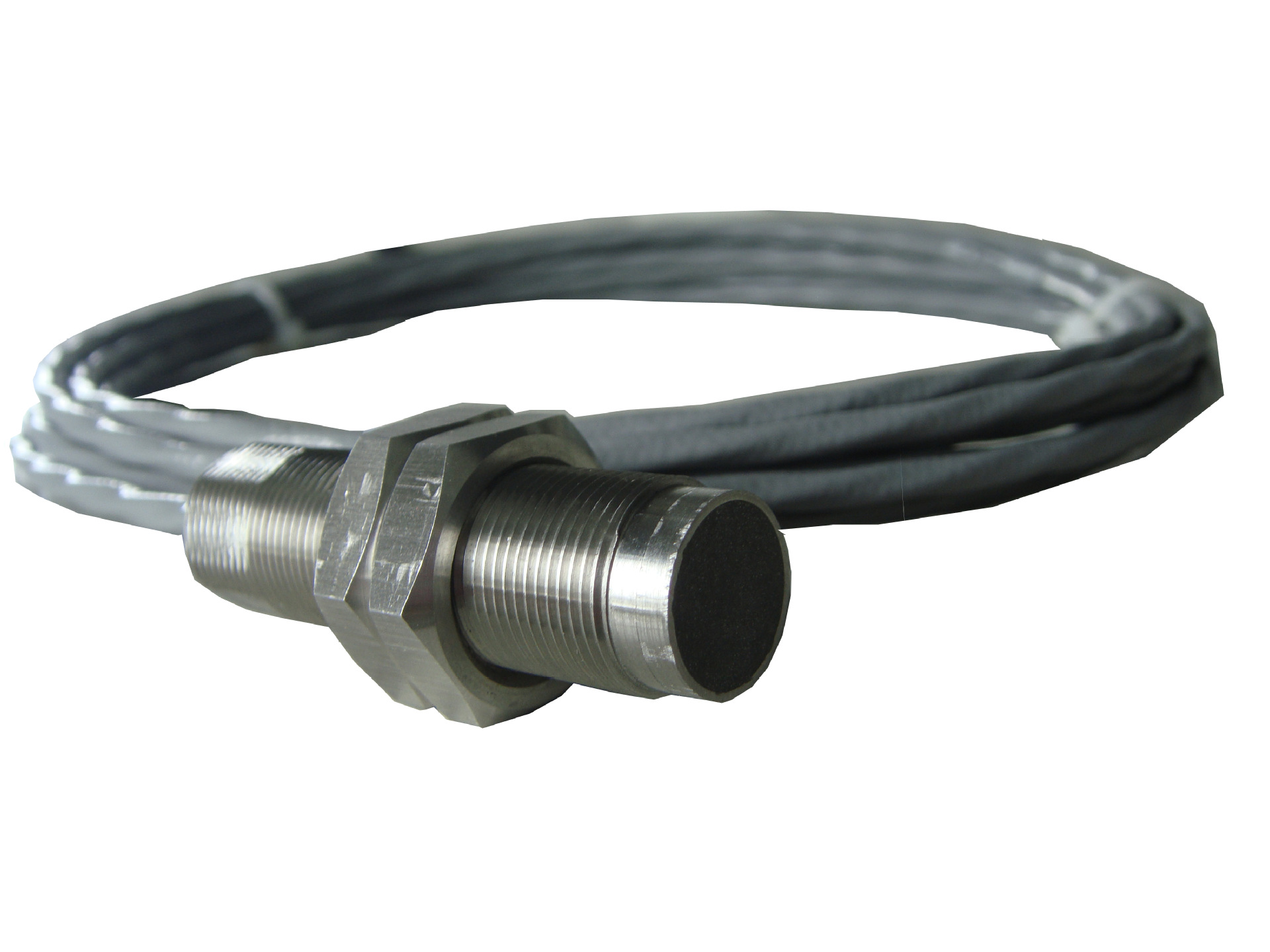

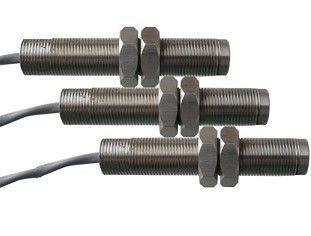

CS-1磁電式轉速傳感器無源轉速傳感器
CS-1磁阻式轉速傳感器采用電磁感應原理實現測速，在傳感器前端繞有線圈，，其安裝如圖所示，當齒輪旋轉時，通過傳感器線圈的磁力線發生變化，在傳感器線圈中產生周期性的電壓，通過對該電壓處理計數，就能測出齒輪的轉速。該傳感器外殼使用不銹鋼，輸出信號強，抗干擾性能好，安裝使用方便，可在煙霧、油氣、水氣等惡劣環境中使用。
2．技術參數
2.1 直 流 電 阻：200±15Ω(25℃)
2.2 測速齒輪形式：模數2 ~ 4（漸開線齒輪）
2.3 工 作 溫 度：-10 ~+120℃
2.4 抗 振 動：20g
2.5 螺 紋 規 格：Φ16傳感器（M16×1）
2.6 重 量：約120g
2.7 轉速與輸出電壓關系(傳感器與齒輪間隙為0.8mm,60齒，傳感器輸出電壓為峰峰值)
