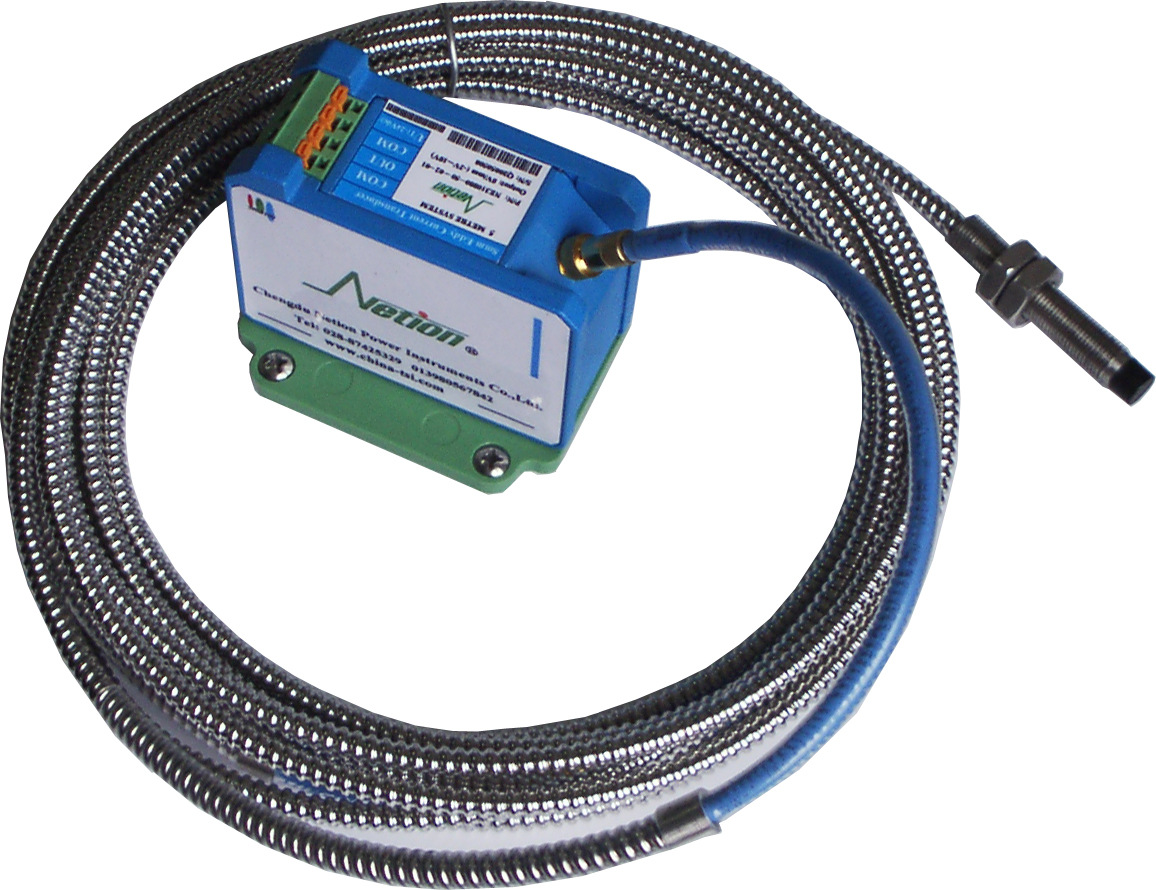

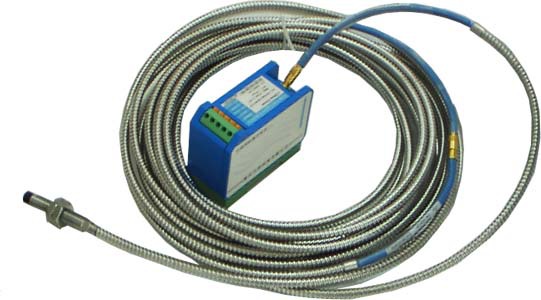

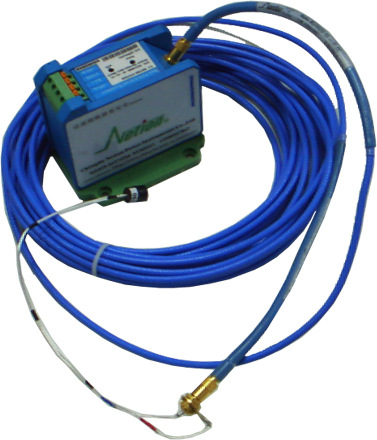

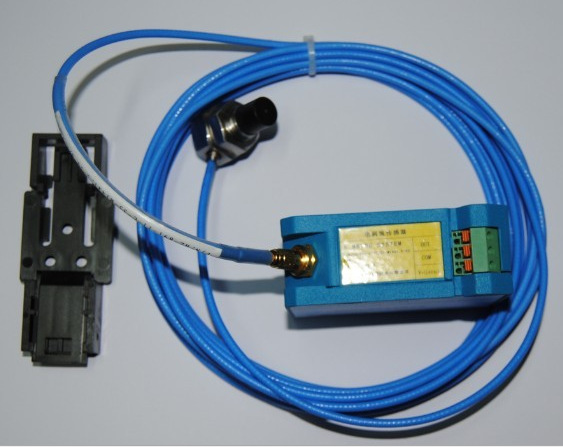

CWY-DO系列電渦流傳感器（導軌式安裝）多種輸出信號可以選

傳感器是一種非接觸式的線性化測量工具。具有長期工作可靠性好、測量范圍寬、靈敏度高、分辨率高、響應速度快、抗干擾力強、不受油污等介質的影響等優點，因此廣泛應用于電力、石油、化工、冶金等行業對汽輪機、水輪機、鼓風機、壓縮機、齒輪箱、大型冷卻泵等大型旋轉機械的動態和靜態非接觸式位移測量。

電渦流位移傳感器規格：

探頭直徑: Ф3、Ф5、Ф8、 Ф11、 Ф16 、Ф18、 Ф25 、Ф32 、Ф40

● 線性范圍: 0.5、1、2、4、 6、 8、 14.5、 18、22● 靈敏度（V/mm）：32、16、8、 4、 2、 2、 1、 0.8、0.6靈敏度（mA/mm）：32、16、8、 4、 2、 2、 1、 0.8、0.6● 輸出：-4～-20V、-2～-18V或者4～20mA(可根據用戶需要設計）●工作溫度：探頭（-20～120）℃，延長電纜（-20～120）℃，前置器（-30～50）℃● 線性誤差：＜±2%● 頻率響應：0～5KHz● 工作電源：-24VDC、+24VDC、± 15V、AC220V（可根據用戶需要設計工作電壓）●前置器外殼結構：標準軌道安裝電器盒，外形尺寸:82.4×70×112.6mm螺釘安裝外殼，外型尺寸：80×60mm，安裝尺寸：51×51mm

選購指南

選購代號HN800-□□□-A□□□-B□-C□□-D□

HN800——

電渦流傳感器型號□□□——代號：008（Ф8mm傳感器） 011（Ф11mm傳感器） 018（Ф18mm傳感器）依此類推。A□□□——螺管或測桿長度：直接填螺管或測桿長度數字，單位為毫米B□——延長電纜長度：4（4米）、8（8米）C□□——01（鎧裝）、02（非鎧裝）D□——A-標準軌道安裝電器盒，B-螺釘安裝外殼

YD9800電渦流傳感器膨脹傳感器

DWQZ/DWQZi電渦流傳感器

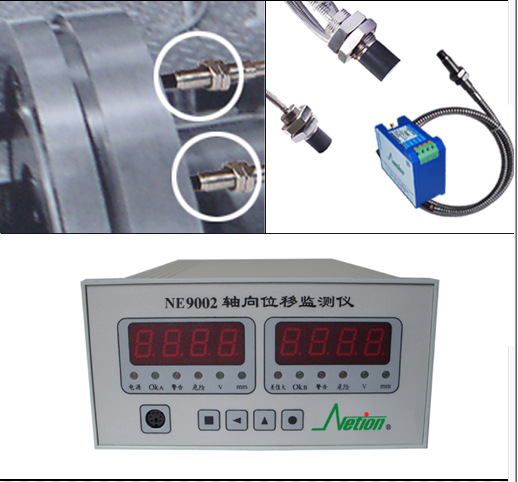

電渦流傳感器應用：

HN800型電渦流傳感器是由DO型前置放大器和電渦流探頭組合構成，它是一種趨近式傳感系統。

由于其長期工作可靠性好，靈敏度高，抗干擾能力強，采用非接觸測量，響應速度快，耐高溫，能在油、汽、水等惡劣環境下長期連續工作,檢測不受油污、蒸汽等介質的影響，已廣泛應用于電力、石化、冶金、鋼鐵、航空航天等大中型企業，對各種旋轉機械的軸位移、振動、轉速、脹差、偏心、油膜厚度等進行在線監測和安全保護，為精密診斷系統提供了全息動態特性，有效地對設備進行保護。電渦流位移傳感器系統主要包括探頭、延伸電纜（可選）、前置器和附件。線性范圍寬、動態響應好、抗干擾能力強。一航公司生產的系列探頭頭部直徑有Ф3、Ф5、Ф8、Ф11、Ф14、Ф18、Ф25、Ф35、Ф36、Ф50、Ф60等規格，線性量程從0.5mm至50mm，與菲力浦、本特利產品兼容。溫漂低于0.05%/℃，機械連接具有高強度、優良的抗拉、扭性能，高頻同軸電纜及美觀的金屬鎧裝保護。前置器是一個電子信號處理器，它把由探頭感應出來的探頭端面與被測金屬體的間距線性轉化為電壓或電流信號，送二次儀表或計算機系統。附加PPS工程塑料絕緣，安裝方便。容錯性設計：任意接線錯誤前置器不會損壞。電子線路深度負反饋技術，極高的工作穩定性。標準輸出特性方程，保證了輸出的一致性?？筛鶕脩粢筇厥庥喿觯叱兀?～70℃）和高溫（-30℃～100℃）可選。

技術參數
