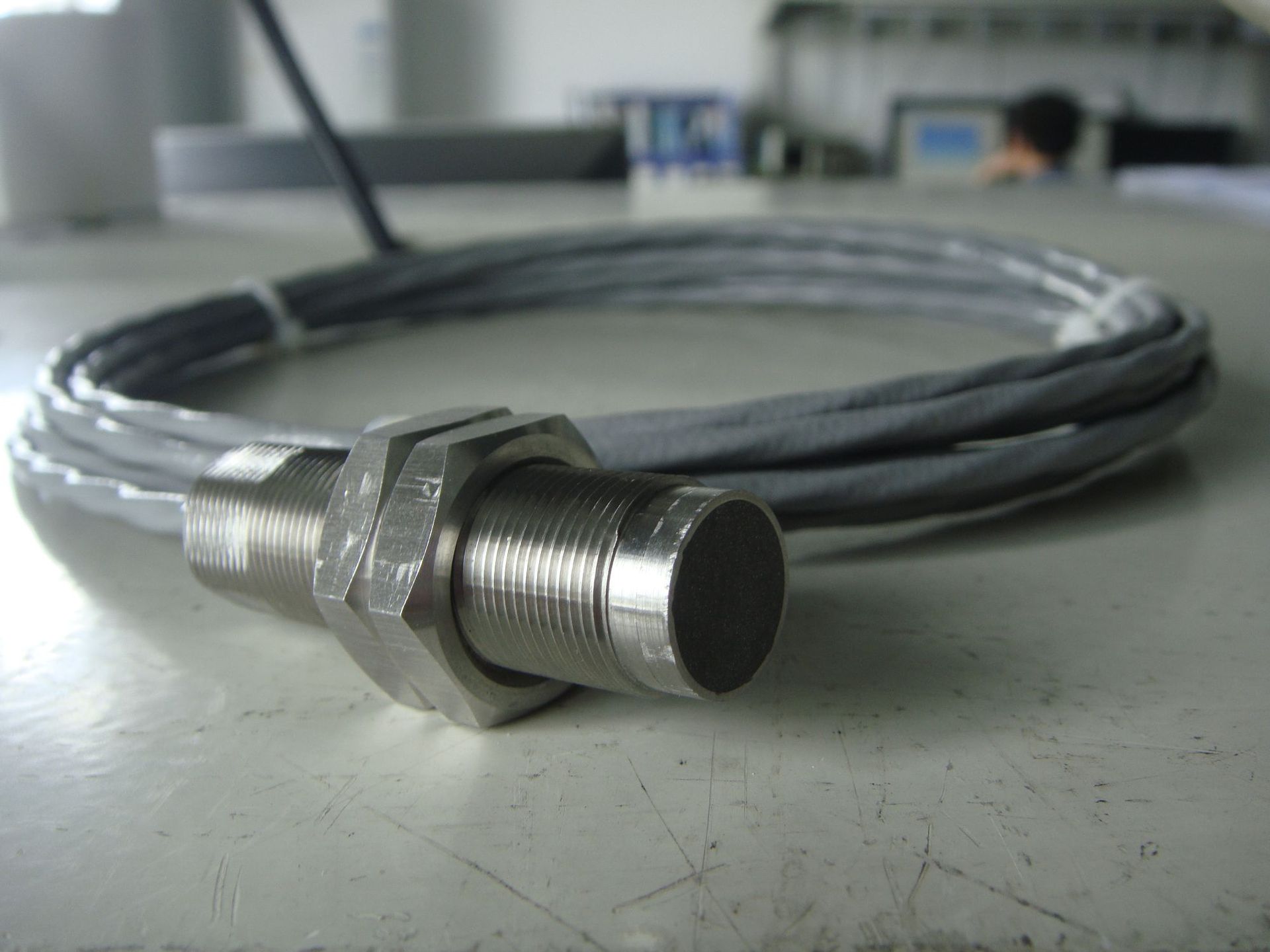

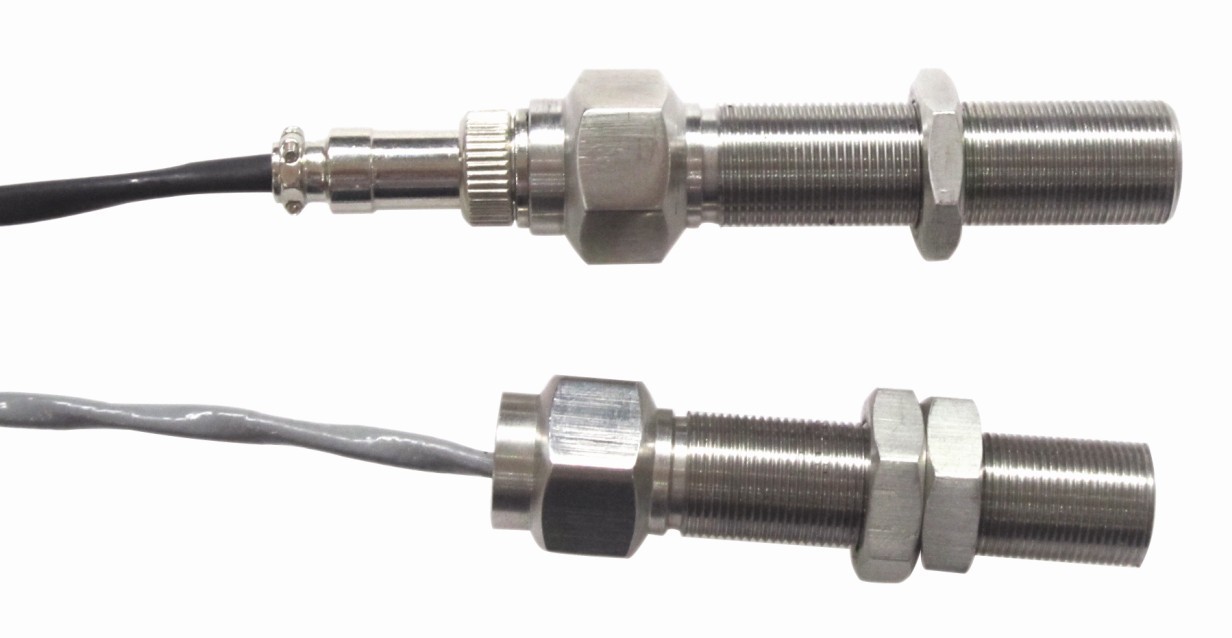

CS-1-G-075-03-01磁阻式轉速傳感器 電機汽輪機轉速探頭

SZMZ-02 ,SZMZ-03,SZMZ-01 磁敏轉速傳感器，烈度表配接后，可以測量各種位移、速度等。 由滾動軸承支承的轉子，其振動會足夠大的傳到軸承座上，安裝在軸承座上或者很靠近軸承外殼上的速度傳感器，由內部運動線圈切割磁力線而輸出電壓，提供信號輸送給監測儀表，用來對機械故障進行預測和報警。  靈敏度：20mV/mm/S±5% 頻率響應：5～300Hz±5% 固有頻率：約12Hz 振幅極限：2mm（峰-峰值）

由磁敏電阻作感應元件，是一種新型的轉速傳感器。它的感應對象為磁性材料或?qū)Т挪牧希绱配?、鐵和電工鋼等。當被測體上帶有凸起（或凹陷）的磁性或?qū)Т挪牧?，隨著被測物體轉動時，傳感器輸出與旋轉頻率相關的脈沖信號，達到測速或位移檢測的發訊目的。

技術參數：

1.發訊頻率：0~10kHz

2.供電電源：12~25V(DC)

3.負載電阻：≥1.0kΩ

4.檢測距離：0.5~2.0mm （A3鋼、電工鋼）

5.齒輪模數：m≥1

 6.齒輪材料：A3鋼、電工鋼

7.輸出信號：

   波形：矩形波

 幅值：近電源電壓

8. 環境條件：

 溫度：-40℃～120℃

 相對濕度：≤85%

9.安裝螺紋：M16×1

二、技術要求  1．引出套管長1米，引出線長1.5米，(根據用戶需要)出線孔ф6。 2．引出線編號及顏色　　　　　  三、技術參數 LVDT傳感器： 1、勵磁電壓：根據實際需要，1～3KHz正弦波 2、靈 敏 度：測試見圖，“E”mV/mm/V±5﹪ 　　　　　　(輸出/位移/激勵電壓) 3、.線 性：±1﹪ 4、相 位：芯桿引導端拉出時,次級1電壓增加，次級2電壓減少 5、溫度范圍：0～150℃，在溫度范圍內每變化38℃，對于任何位移，輸出直流電壓變化不超過1.25% 6、耐 壓：1500V、50Hz，1分鐘  7、初級線圈阻抗大于50Ω 8、鐵芯與引導桿連接應可靠 9、外殼在裝配夾緊時，應能承受夾緊力 10、引出線帶壓線接頭（0.5×3） 11、采用氣密封裝配，可浸入油或水中 12、引出線頭接帶護套銅接頭（0.5×3）護套顏色與線一致 LVDT變送器： 測量范圍：0～500mm內任意指定 測量精度：≤1% 輸出電流：DC4～20mA(帶有隔離器) 供電電源：DC24V 功耗≤5W 使用環境：變送器-25～45℃ 傳感器 -25～120℃ 安裝方法：變送器就地防護箱或控制柜內 外形尺寸：變送器長120×寬60×高40（mm） 安裝尺寸：變速器108×50（mm） ф4×4概述
