AO-S203，AO-S201振動監視儀

說明書

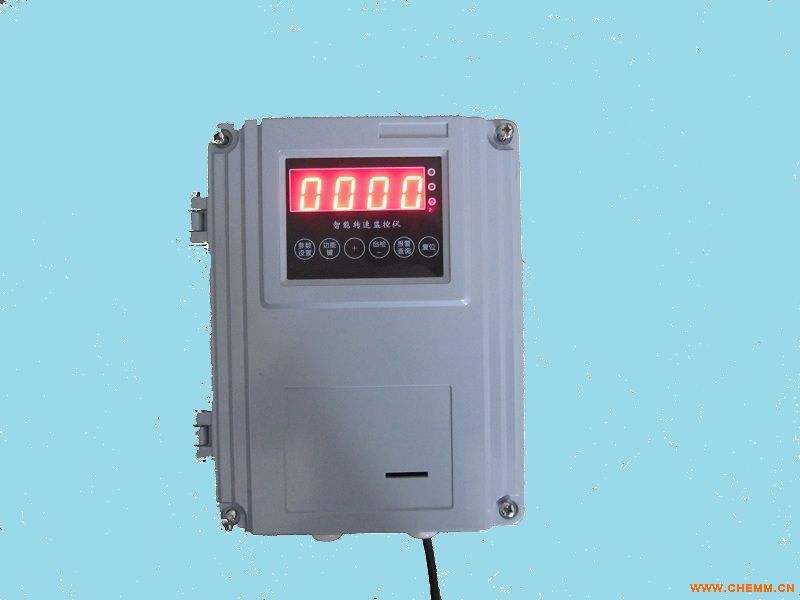

AO-S203，AO-S201振動監視儀主要用于對轉速600～60000轉/分的旋轉機械振動烈度、振動位移進行長期監測。與磁電式振動速度傳感器配套，可以監測旋轉機械的垂直、水平方向的振動，振動值大小由儀器前端的LED數碼管顯示；同時具有標準的模擬電流輸出，可與DCS、PLC等系統配接；當振動值超限時，本儀器設有報警、危險開關量輸出，可外接聲光報警器以提示現場操作人員采取防范措施，保護機器安全可靠運行。

功能說明

l  實現智能處理：報警Ⅰ值、Ⅱ值可通過面板按鍵設置；

l  面板按鍵可調整量程值，無需電位器調整，方便現場調試；

l  一分鐘不按操作鍵，可自行回到運行模式；

l  報警延時調整范圍1~60秒，以防止現場干擾引起誤報警

l  具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，能有效抑制儀表誤報警

l  振動烈度和振動位移自由切換。

技術指標

l  頻率范圍：10~1000Hz

l  量  程：0~20.0mm/s（0~200um）

l  準確度：±1%（滿量程）

l  電流輸出：4~20mA

l  開關量輸出：DC 30V / 5A或AC250V／5A（常開）

l  報警設定：滿量程內任意設定

l  環境溫度：運行時：0~65℃  儲存時：-30~80℃

l  相對濕度：至95%，不冷凝

l  電源電壓：220VAC/50Hz±10%

l  外形尺寸：240×190mm

l  安裝方式：掛壁式

l  安裝孔位置尺寸：275（長）×170（寬）單位mm（孔徑φ5mm）

產品型號：HN-2產品描述：

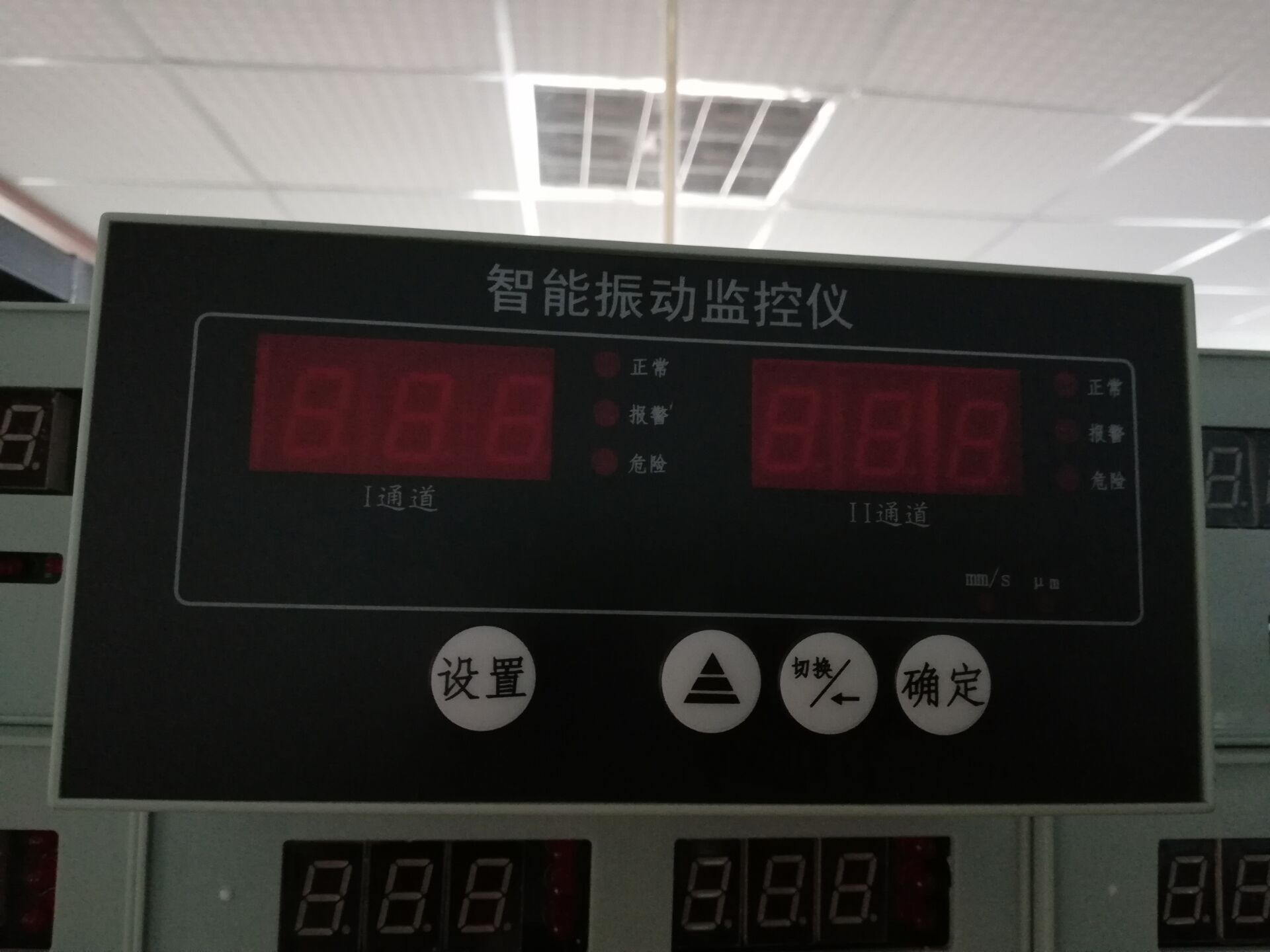

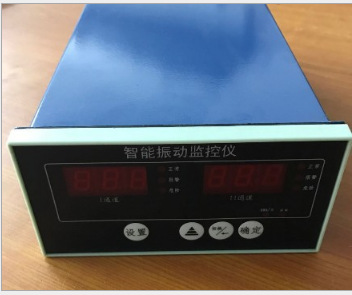

機械上最普遍的振動問題，大多數都發生在轉子上。而對于有些機械，軸振動的大部分被傳到軸承座上，在這種情況下，測量軸承殼的振動，對于機械的綜合工況，可以提供有意義的信息。 HN-2型智能振動監測儀與HN100振動傳感器配套使用，可用來測量軸承座，機殼或者結構的振動速度或振動位移，對于電機、壓縮機、風機等要測量多點振動情況，該監控儀尤其適用。
