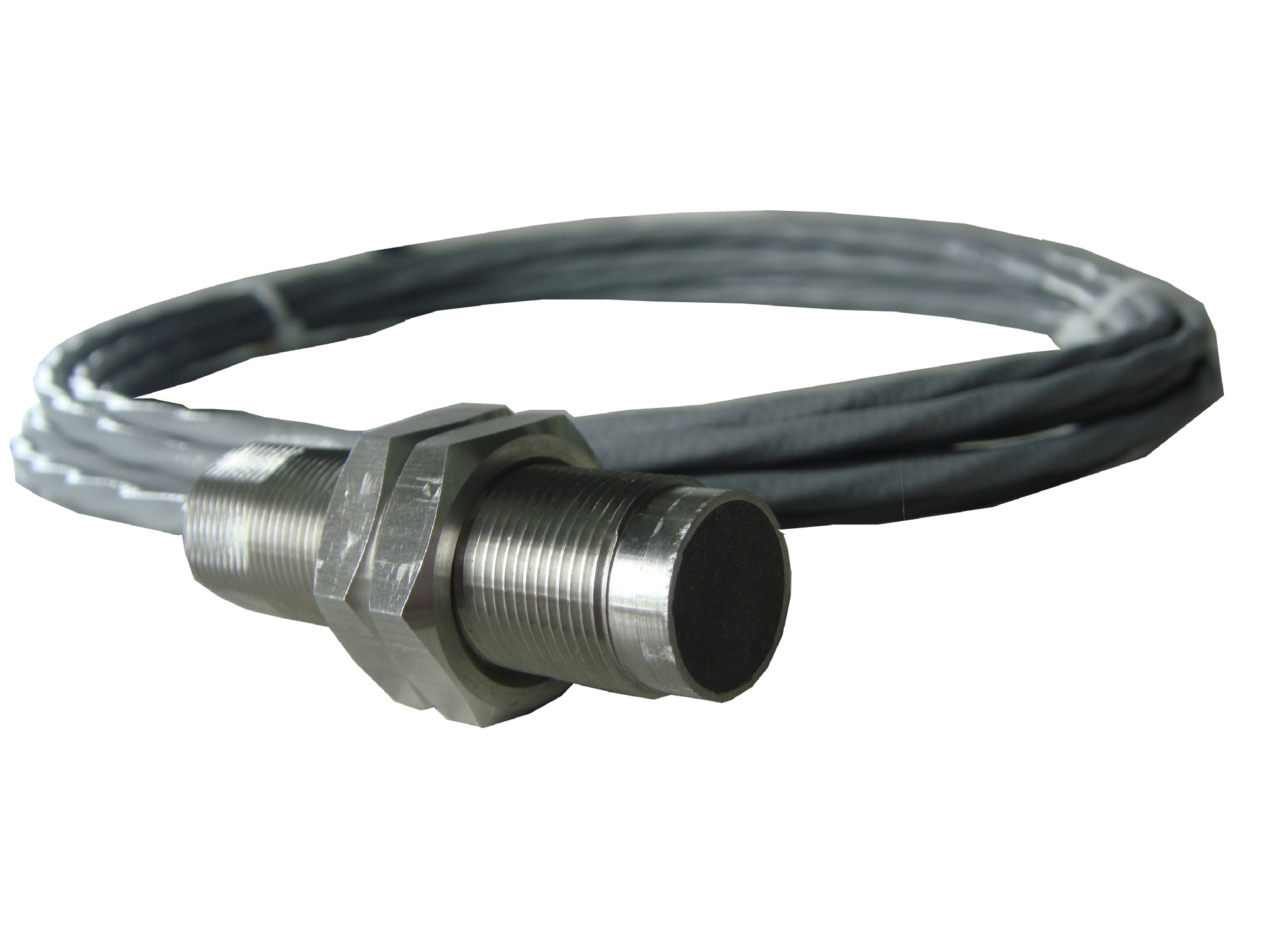

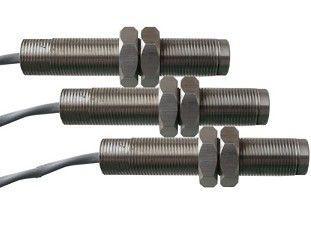

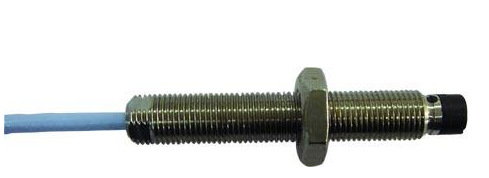

CS-1-G-075-03-01磁阻式轉速傳感器 電機汽輪機轉速探頭

• CS-2齒輪轉速傳感器（轉速探頭）利用鋼鐵材料（或其他導磁材料）做的齒輪轉動，產生磁通量的變化，通過敏感元件獲得信號，可測量齒輪的轉動。傳感器內置電路對該信號進行放大、整形，輸出穩定的方波信號，測量頻率范圍更寬，輸出信號更精確穩定，能實現遠距離傳輸。
• 安裝簡單，防水防油，抗震性能強。主要應用于將機械運動中的轉動的物理量轉化成方波脈沖電信號。多用于測量轉速、周期、速度。廣泛應用于機械、冶金、石油、化工、交通、自控、軍用、汽車ABS、出租車記價器、摩托車發動機轉速、火車車輪轉速、飛機發動機轉速等各個領域。

二、  電氣指標：

• 工作電壓：5到24V
• 測量范圍：0到20KHz
• 輸出信號：方波，其峰峰值等于工作電源電壓幅度，與轉速無關，**輸出電流20mA

三、  物理指標：

• 測速齒輪形式：任意
• 螺紋規格：Φ16（安裝螺紋：M16×1）
• 安裝間隙：1～5mm

四、  環境指標：

• 工作溫度：-30 到+130℃

五、  訂貨指南：

• CS-2-AXX—BXX—CXXX—DXX

1、傳感器長度AXX：

060——60mm

080——80mm

120——120mm

**長度為300mm，例如060=60mm。

2、螺紋規格BXX：

01——M10×1

02——M12×1

03——M16×1

04——M18×1

05——M22×1

3、電纜長度CXXX：

訂貨時以1m遞增，例如：010=1.0 m.

接頭選項DXX：

0 1——直接引線

0 2——航空插頭
