揚州瑞浦執行器制造有限公司坐落于人文薈萃、風景秀麗的**歷史文化古城——揚州，是一家專業從事電動閥門，電動執行器的研制開發、生產銷售、工程設計、安裝調試及技術跟蹤服務的高新技術企業。公司累積多年德國傳動機械的制造經驗，擁有精良的設備，先進的制造工藝，規格齊全，供貨齊全，供貨及時，擁有完善的售后服務系統。公司注重科技創新、科技發展與生產制造工藝一體化，并與國內多家大型企業集團，研究院所、高等院校經營協作和技術合作關系。公司普及應用CAD、CAM、CAP、三維繪畫軟件，實現計算機輔助設計工藝和企業管理。本公司產品實行三包，售后服務優良，歡迎新老客戶蒞臨我公司交流合作。主營：閥門電動裝置;電動閥門;電動執行機構;角行程電動執行器;多回轉電動執行器;防爆電動執行器;智能一體化執行器;閥門控制箱等，具備防水、防塵、防爆等多種功能，能滿足電力、冶金、石油、天然氣、化工、造紙、鋼鐵、水泥、市政環保、污水處理及其他機械配套等行業的自動化智能控制需求。主要產品有：DKJ電動執行器，DZW電動裝置，DCL電動頭，電動流量閥，氣動開關閥，DQF電動球閥，DQ電動裝置，閥門電動裝置，水泥卸料閥，電動調節閥，氣動調節閥，電動執行機構。

我們終以“誠信”樹立自己的企業形象，無論在售前、售中、售后都將竭盡所能為用戶提供 完備的服務，并且根據不同用戶的不同需求，設計出 經濟、科學的解決方案。公司現處于快速發展期，我們?cè)概c國內外各界人士攜手并進，共創輝煌！

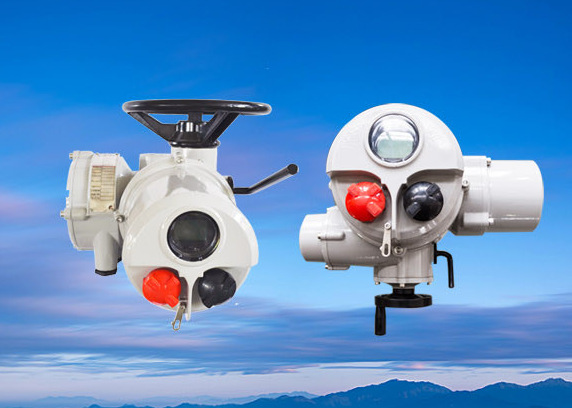

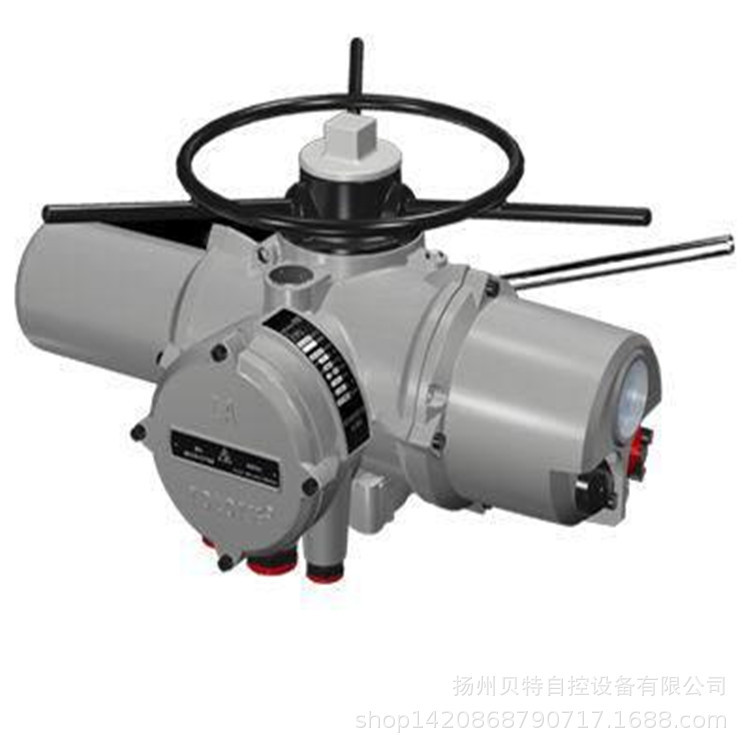

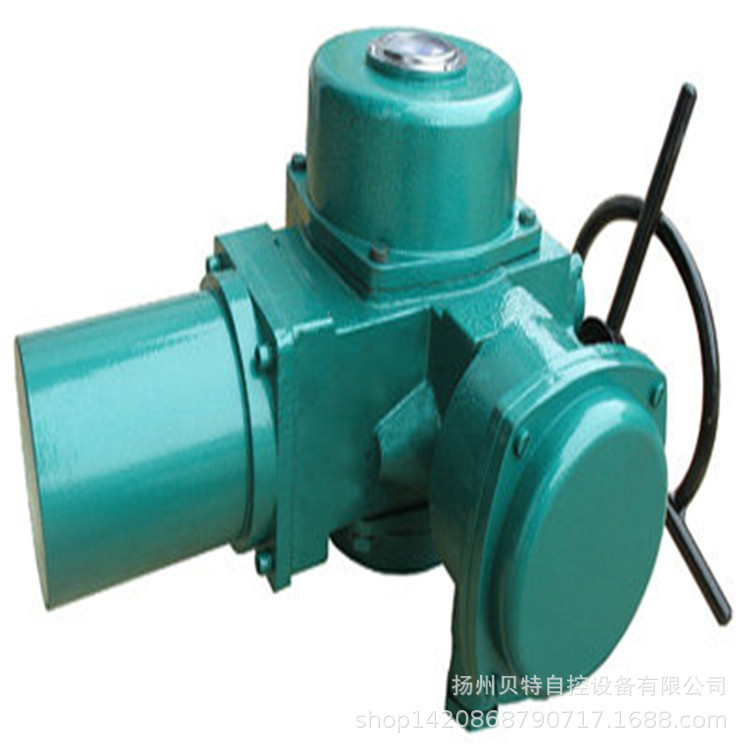

揚州恒春CKD系列智能型電動執行機構是對各類閥門或風門等進行就地和遠程電動控制的自動化設備，由力矩電機、機械傳動結構、手輪、端子盤和控制電路五部分組成。采用了先進的SOC技術、大屏幕LCD顯示技術和數字傳感技術,所有控制和力傳導裝置均密封在標準最高為IP68的雙密封防水外殼內。該執行機構以中文、數字、圖形等形式顯示執行機構的轉矩、閥門位置、限位設定等工作狀態和報警,使用手持式紅外設定器可以對其進行非侵入性的快速設定、檢查及查詢,極大地方便了用戶的操作使用。具有自動保護功能和隔爆功能,即使在危險區域也無需打開正在工作中的執行機構電氣箱蓋就可以進行調節、參數檢查、故障診斷。 采用現場總線通訊卡，可以構成全分布式計算機協同工作系統,實現遠程數據采集、遠程通訊和遠程診斷與維護。由于它的先進性、可靠性和操作方便等特點,受到廣大用戶的歡迎，在石油、電力、冶金、水處理等行業中得到廣泛應用。

一、產品的主要技術參數

供電電源：380VAC/50Hz、220VAC/50Hz、 480VAC/60HZ

環境溫度：-30℃~+70℃(特殊要求低溫可達-40℃)輸入信號：4mA

~

20mA(輸入阻抗≤250Ω 負載電阻≥750Ω)、24VDC脈沖和電平信號

線性誤差：≤0.5%基本誤差：≤±1%

回差：≤1%

死區：0.1%~9.9%可調防護等級：最高可達IP68(水下20米、96小時)防爆型：防爆標志：ExdⅡBT4 ExdⅡCT4

最低免維護壽命為30,000次，設計壽命不低于10^7次啟動頻率：

開關型為S2工作制式，時間額定為10min、15min和30min調節型為S5工作制式，負載持續率為10%~80%，動作頻率為3630次/h、1200次/h信號輸入輸出通道:采用光藕隔離，

輸入端子、電源端子、機殼之間絕緣電阻:≥20MΩ無源觸點容量:5A/250VAC/30VDC

無源觸點數量：5付(可擴展為9付觸點)

二、產品的型號說明

CKD系列智能電動執行機構型號是最多為16位位數字和字母混合的字串

1、位1、2： 執行機構系列號，均為大寫字母CK；

2、位3： 執行機構動力源類型，D-電動型；Q-氣動型；

3、位4： 執行機構輸出位移型式，無—多回轉型；M-直行程

4、位5、6、7：執行機構額定輸出扭矩和推力 扭矩：Nm的1/10表示，不補零；

推力： 1/1KN 表示(按三相電源、24r/min標準)

5、位8： 執行機構電源類型 D-單相； I-三相

6、 位9： 執行機構控制類型

A-定制

B-開關量控制、模擬量反饋

C-開關量控制、開關量反饋

D-模擬量控制、模擬量反饋

M-Modbus 總線

F-FF現場總線

P-Profibus現場總線

7、位10： 執行機構標準類型：

無-標準；B-防爆IIB；C-防爆IIC； S-變頻；Q-變頻防爆

8、位11、12、13：執行機構輸出轉速（轉/分鐘）—6,12,18,24,36,48,96,144

9、位14、15、16：執行機構連接法蘭代號：F07~F40(ISO5210)或

2~7號法蘭（JB2920)或定制

示例：開關型（帶模擬量反饋）、力矩600Nm、三相供電、帶Profibus總線接口、IIB防爆型、輸出轉速96rpm、連接法蘭F16的智能型多回轉電動執行機構產品表示為：CKD60IPB96F16;

示例：調節型、推力25KN、三相供電、帶Modbus總線接口、IIC防爆型、輸出轉速24rpm、連接法蘭F14的智能型直行程電動執行機構產品表示為：CKDM25IMC24F14;

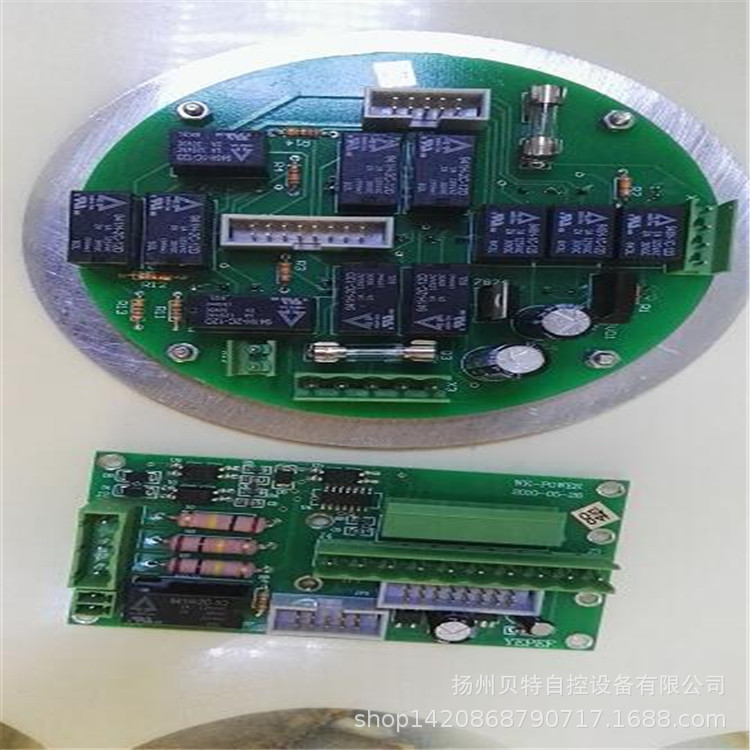

重慶川儀執行機構M03電源板揚州電動執行器
