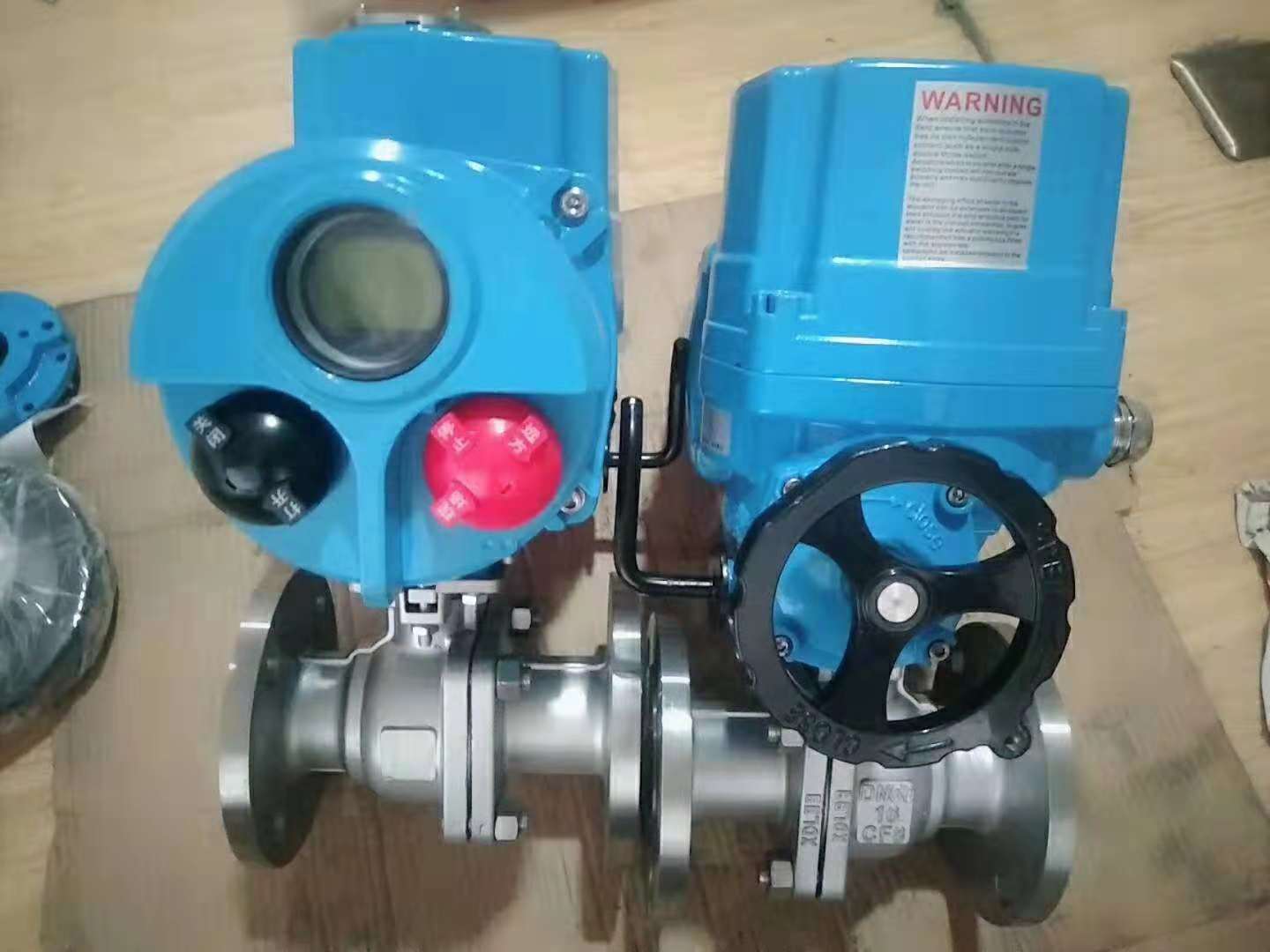

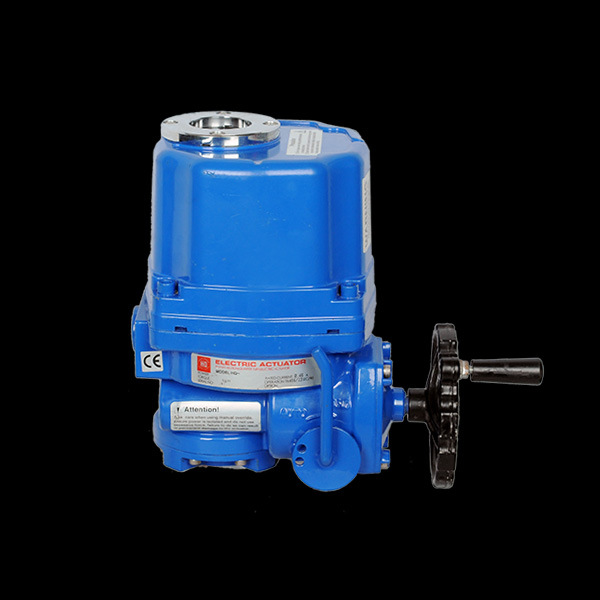

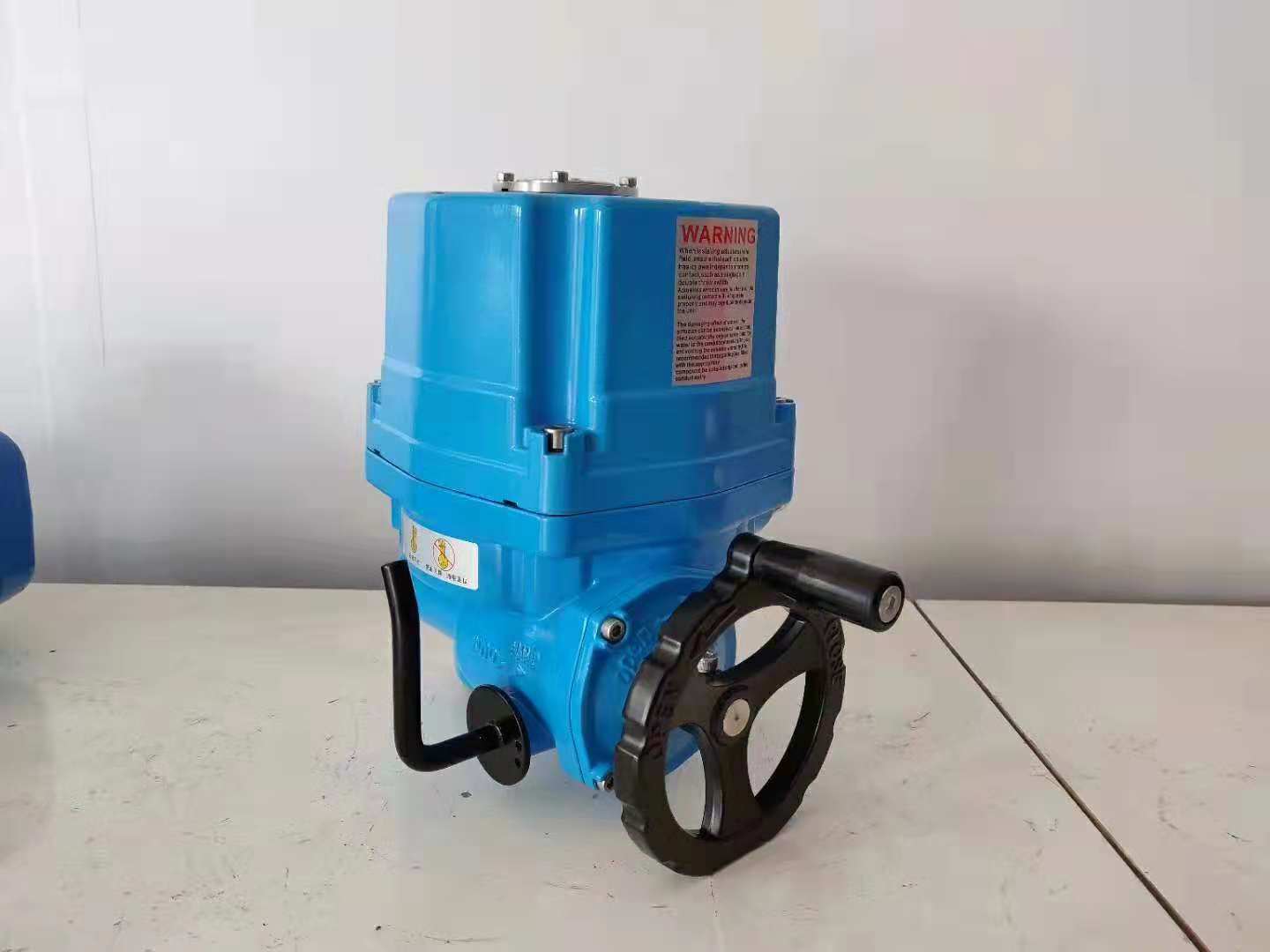

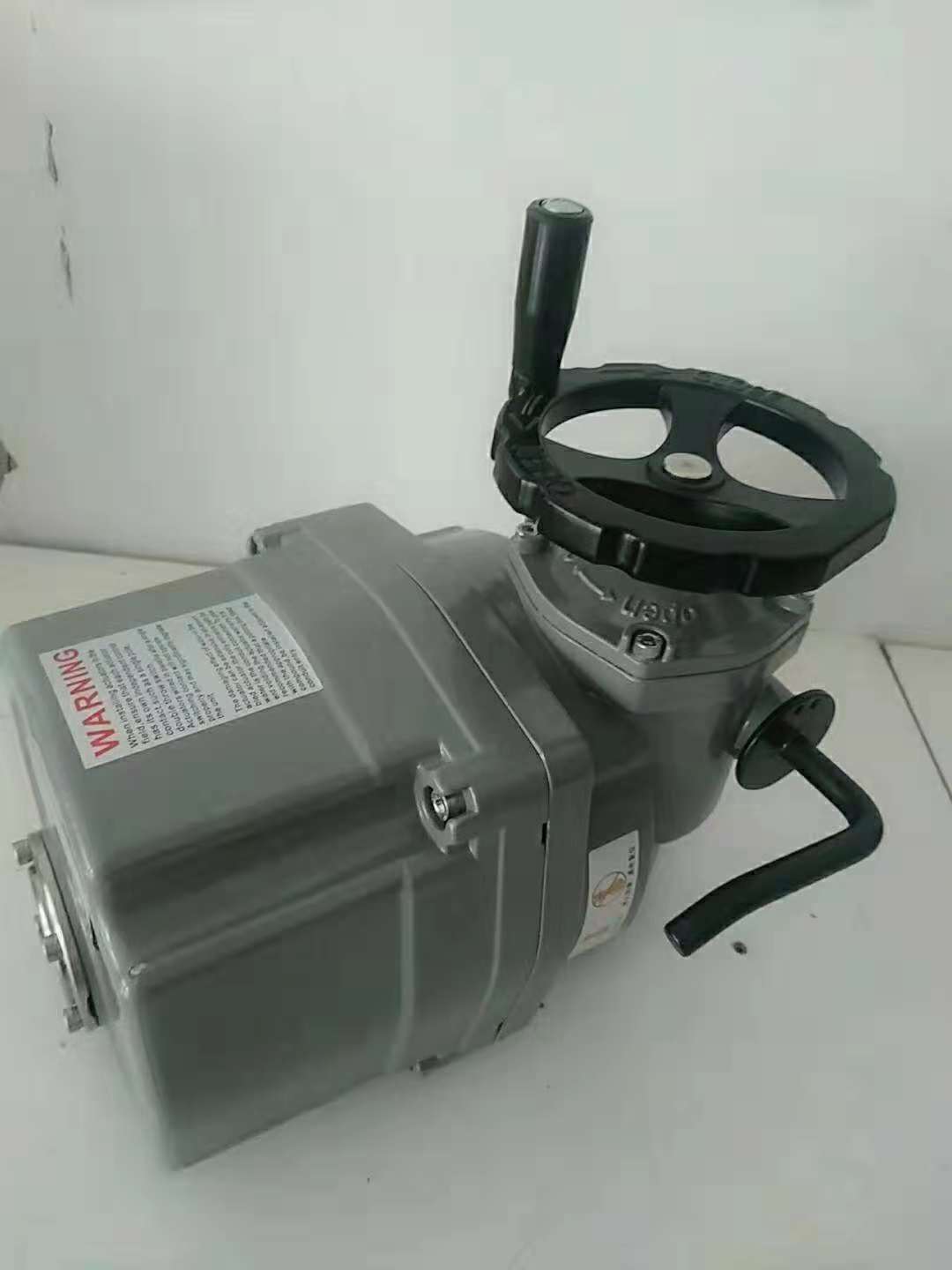

、Q型電動執行器產品概述

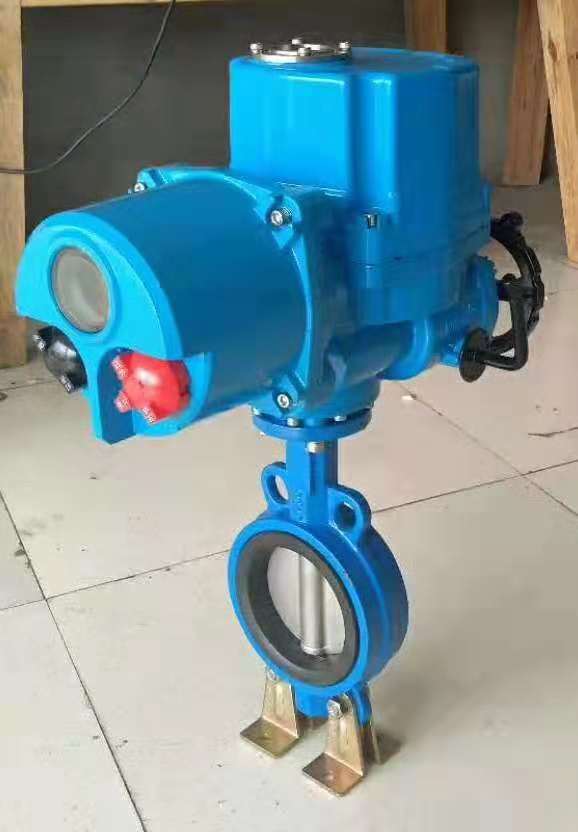

DQW部分回轉閥門電動裝置，又叫部分回轉電動執行器，部分回轉電動執行器，部分回轉電動裝置，簡稱Q型電裝，是閥門及其類似設備實現開啟、關閉或調節控制的驅動設備。廣泛應用于電力、冶金、石油、化工、食品、造紙、制藥、水廠和污水處理等行業，適用于蝶閥、球閥、旋塞閥、等作90°回轉的閥門及其類似設備。如果加支架可以作為角行程電動執行器使用，如用于風門，擋板門，煙氣擋板門及其類似設備。
二、Q型電動執行器電氣控制原理圖
三、Q型電動執行器技術參數
1、額定輸出扭矩、連接形式、輸出轉速、輸出軸zui大轉圈數、控制方式和其他功能要求。
2、常規電壓為三相380V，特殊可以做三相660V、三相415V和單相220V.。不過要注意的單相220V是只有扭矩300N.m規格以下的才有做，原因是為了保證有效扭矩，單相220V動力比較差，而且在選型過程中要選大一個型號。
3、常規工作環境溫度為零下20°到60°，特殊訂貨可以做到零下40°到80°。
4、防護等級常規為IP55，特殊訂貨可以做到IP65和IP67。
5、常規閥門電動裝置工作制為10分鐘，特殊訂貨為30分鐘。
四、Q型電動執行器型號規格
基座號 | 型號 | 輸出轉矩（N·m） | zui大閥桿直徑 | 手動速比 | 輸出轉速（r/min） |
0.5 | 1 | 1.5 | 2 | 3 | 4 |
電機功率（KW） |
Q1 | Q10 | 100 | 28 | 88 | 0.03 | 0.06 | 0.09 | 0.09 | 0.18 | 0.18 |
Q20 | 200 | 0.06 | 0.09 | 0.12 | 0.12 | 0.25 | 0.25 |
Q30 | 300 | 0.06 | 0.12 | 0.18 | 0.18 | 0.37 | 0.37 |
Q2 | Q60 | 600 | 42 | 74 | 0.18 | 0.18 | 0.25 | 0.25 | 0.55 | 0.55 |
Q90 | 900 | 0.18 | 0.25 | 0.37 | 0.37 | 0.75 | 0.75 |
Q120 | 1200 | 0.18 | 0.37 | 0.55 | 0.55 | 1.1 | 1.1 |
Q3 | Q200 | 2000 | 60 | 67 | 0.37 | 0.55 | 0.75 | 1.1 | - | - |
Q250 | 2500 | 0.55 | 0.55 | 0.75 | 1.1 | - | - |
Q300 | 3000 | 0.55 | 0.75 | 1.1 | - | - | - |
Q400 | 4000 | 0.55 | 0.75 | - | - | - | - |
Q500 | 5000 | 0.75 | 1.1 | - | - | - | - |
注：粗線框內為常規供貨
