國標：GB12459-90,GB12459-2005，GB/T13401-92，GB11687-89，GB/T14383-93，GB/T14626-93，GB50235-97 ，GB/T9112-2000（GB9113·1-2000～GB9123?4-2000）
美標：ANSI B16.5 Class150、300、600、900、1500（WN、SO、BL、TH、LJ、SW）
日標：JIS B2220-2004 5K、10K、16K、20K（PL、SO、BL、WN、TH、SW）
化工部標準：HG5010-52～HG5028-58、HGJ44-91～HGJ65-91、HG20592-97系列、HG20615-97系列
機械部標準：JB81-59～JB86-59、JB/T79-94～JB/T86-94、JB/T74-1994
壓力容器標準：JB1157-82～JB1160-82、JB4700-2000～JB4707-2000
常用材質：
20#
A105
16Mn
15CrMo
Q235
201(1Cr17Mn6Ni5N)
202(1Cr18Mn8Ni5N)
301(1Cr17Ni7)
302(1Cr18Ni)
304(0Cr18Ni9)、SS304、TP304
304L(00Cr19Ni10)、SS304L、TP304L
321(1Cr18Ni9Ti)、SS321、TP321
316(0Cr17Ni12Mo2)、SS316、TP316
316L(0Cr17Ni14Mo2)、SS316L、TP316L
310S(0Cr25N20)、SS310S、TP310S
產品分類：

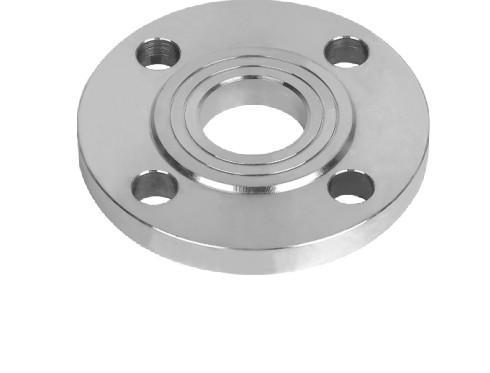

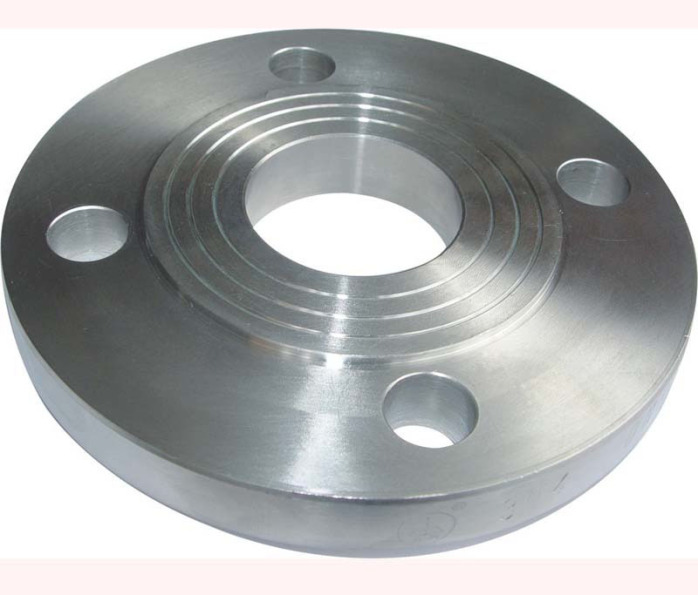

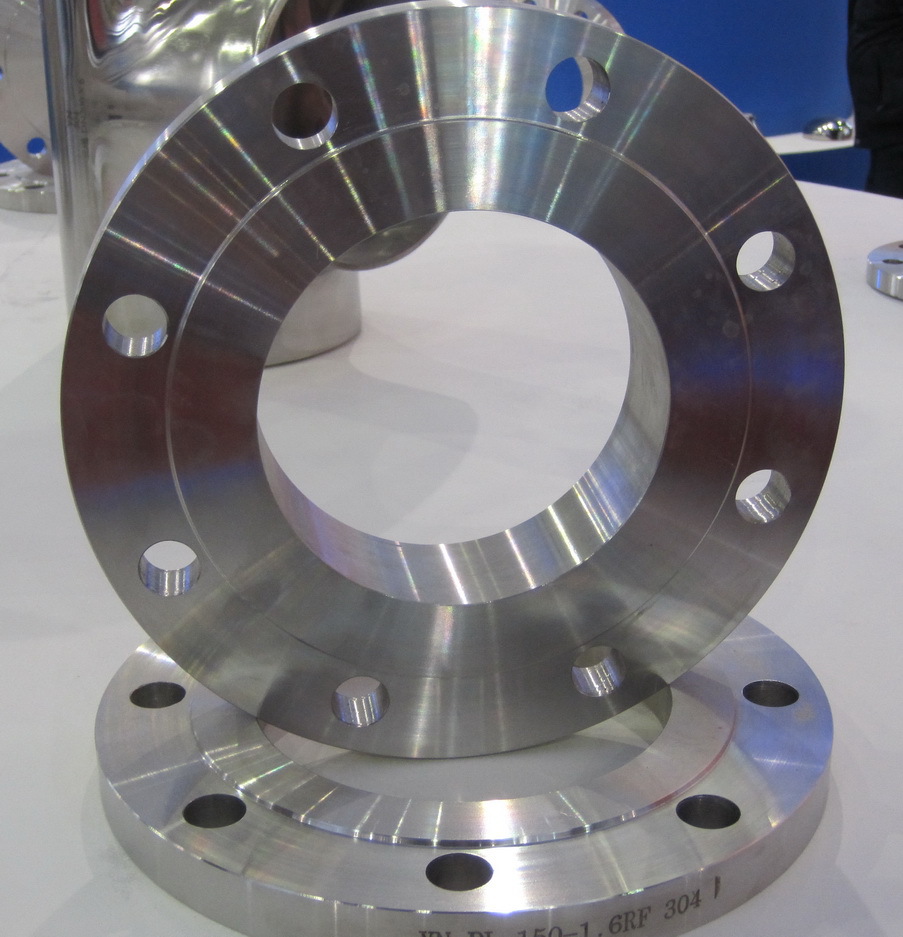

板式平焊法蘭（PL)
帶頸平焊法蘭（SO）

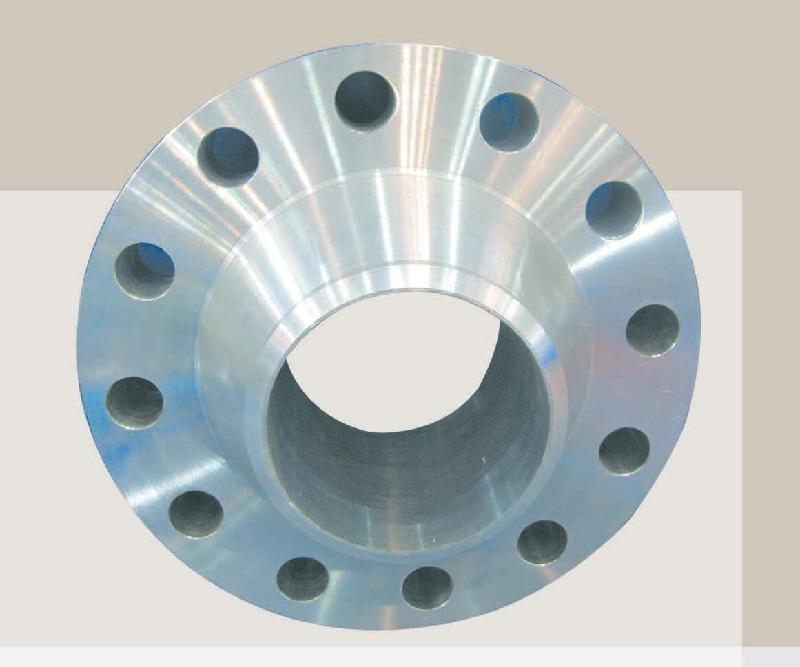

帶頸對焊法蘭（WN）
承插焊法蘭（SW）
螺紋法蘭（Th）
整體法蘭（IF）
法蘭蓋（BL）
密封面類型：
突面（RF），全平面（FF），凹凸面（MFM），榫槽面（TG），環連接面（RJ）
尺寸公差：
項目 | 法蘭型式 | 尺寸范圍 | 極限偏差 |
法蘭厚度C | 雙面加工的所有 型式法蘭 | C≤18 18＜C≤50 C＞50 | +2 0 +3 0 +4 0 |
法蘭高度H | 帶頸法蘭 對焊環 | ≤DN250 DN300~DN600 ≥DN700 | ±1.5 ±2.0 ±3.0 |
法蘭頸部大端 直徑N | 帶頸對焊法蘭 整體法蘭 帶頸平焊法蘭 承插焊法蘭 螺紋法蘭 | ≤DN65 DN65~DN150 DN200~DN300 DN350~DN600 ≥DN700 ≤DN50 DN65~DN150 DN200~DN300 DN350~DN600 | 0 -2 0 -4 0 -6 0 -8 0 -10 0 -1 0 -2 0 -4 0 -8 |
對焊法蘭或?qū)?/span> 環焊端外徑A | 帶頸對焊法蘭 對焊環 | ≤DN125 DN150~DN1200 ≥DN1300 | +2.5 -1.0 +4.0 -1.0 +5.0 -1.0 |
