法蘭式硬密封氣動蝶閥D643H

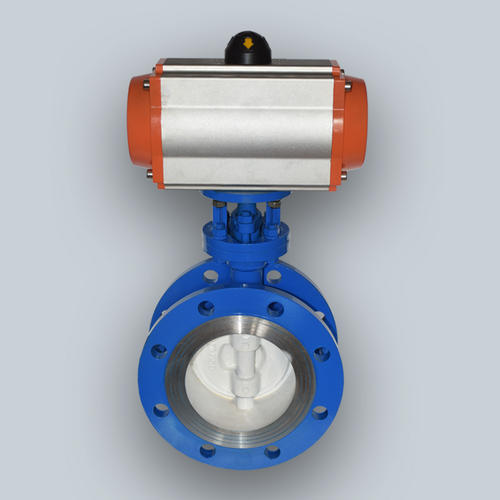

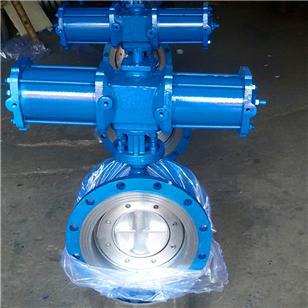

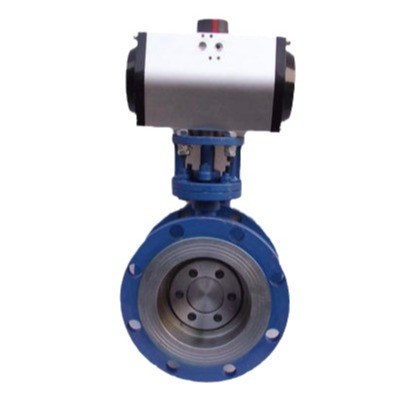

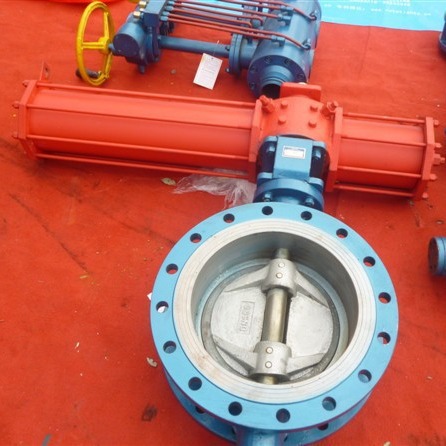

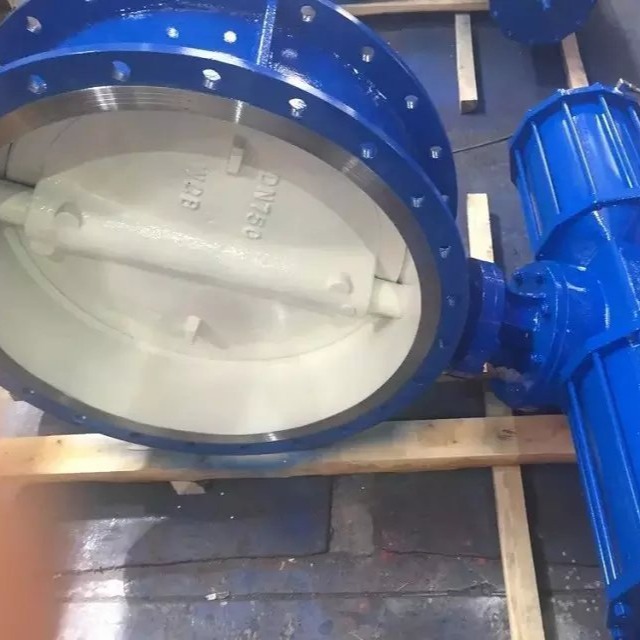

概述硬密封氣動蝶閥體采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉;瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能佳的目的。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的佳裝置。 本D643H氣動硬密封碟閥圖片帶電磁閥、氣源處理三聯件，限位開關，定位器等氣動元件。我公司研制的D643H氣動硬密封碟閥，結構緊湊，90°回轉開關輕松，特點1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；5、本蝶閥結構獨特，“開關”僅需轉動閥桿;即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；6、耐高溫、耐低溫、耐腐蝕性。硬密封氣動蝶閥主要技術參數
| 公稱通經DN（mm） | 50～2000 |
| 公稱壓力PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 |
| 密封試驗（MPa） | 0.66 | 1.1 | 1.76 | 2.75 |
| 強度試驗（MPa） | 0.9 | 1.5 | 2.4 | 3.75 |
| 適用溫度 | 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ |
| 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 |
硬密封氣動蝶閥主要零部件材料
| 零件名稱 | 材料 |
| 閥體 | WCB、合金鋼、不銹鋼、QT450-10 |
| 蝶板 | WCB、合金鋼、不銹鋼、QT450-10 |
| 閥軸 | 2Cr13不銹鋼、合金鋼 |
| 密封圈 | 不銹鋼圈 |
| 填料 | 柔性石墨 |
氣動執行器主要技術參數
| 氣動執行器 | 型號 | QW系列、AT系列、AW系列 |
| 氣源壓力 | 0.4 ～ 0.8 MPa |
| 大回轉角度 | 90°～92° |
| 回信器 | AC220V AC110V DC24V |
| 控制信號 | 電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa |
| 控制氣源 | 潔凈、干燥壓縮空氣 |
| 工作溫度 | -20℃ ～ +90℃ |
氣動執行器主要部件材料
| 零件名稱 | 缸體 | 端蓋 | 活塞 | 軸 | O型圈 | 指示軸 | 螺栓 |
| QW系列AT系列 | 鋁合金型材（硬質陽極氧化） | 壓鑄鋁合金（環氧樹脂噴涂） | 壓鑄鋁 | 鋼（鍍鎳磷合金） | NBR | ABC | SUS304 |
| AW系列 | 鑄鋼（硬質陽極氧化） | | 壓鑄鋁 | 鋼（鍍鎳磷合金） | NBR | ABC | SUS304 |
主要外型連接尺寸D643H-16
| 公稱通徑DN（mm） | 外型尺寸（mm ） |
| L | H | D （1.6） | D1（1.6） | n-φd（1.6） |
| 50 | 108 | 277 | 165 | 125 | 4-14 |
| 65 | 112 | 287 | 185 | 145 | 4-14 |
| 80 | 114 | 365 | 200 | 160 | 4-18 |
| 100 | 127 | 420 | 220 | 180 | 8-18 |
| 125 | 140 | 436 | 250 | 210 | 8-18 |
| 150 | 140 | 466 | 285 | 240 | 8-18 |
| 200 | 152 | 593 | 340 | 295 | 12-22 |
| 250 | 165 | 682 | 405 | 350 | 12-26 |
| 300 | 178 | 725 | 460 | 410 | 12-26 |
| 350 | 190 | 832 | 520 | 470 | 16-26 |
| 400 | 216 | 862 | 580 | 525 | 16-30 |
| 450 | 222 | 945 | 640 | 585 | 20-30 |
