一、產品介紹

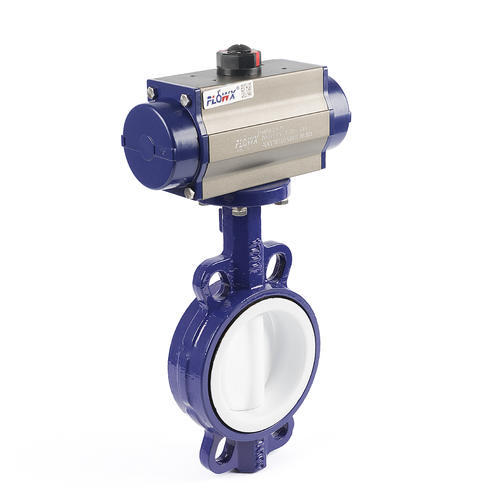

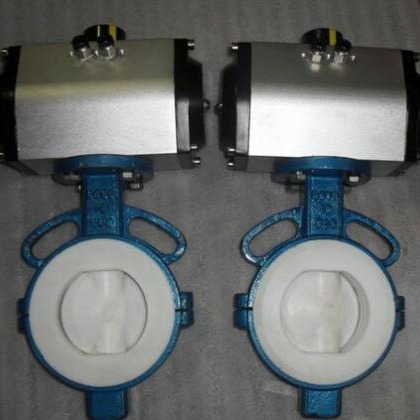

氯堿專用氟塑料全襯球閥是用隨閥桿一起轉動的蝶板作啟閉件，實現閥門的開啟、關閉與調節。

襯氟蝶閥結構緊湊、重量輕、開閉迅速、流體阻力小、切斷和節流都可適用，而且具有較好的流量調節作用。與同參數其它閥門比較，蝶閥平均減輕重量30－50％。蝶板旋轉90°，即可實現啟、閉過程；由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。

二、基本結構基本類型有對夾式和法蘭式兩種型式，均采用對分兩片式閥體組合，閥座與閥體內襯一體化，屬強制密封全襯里型蝶閥。閥門工作時，只有整體襯氟的襯套、熱覆氟塑料的蝶板與介質接觸，確?？煽康哪透g性能：閥門關閉時，蝶板擠壓襯套，形成無間隙密封。

三、產品特點1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線)，具有雙向密封功能，壓力、流量可自由調節。

2.采用先過專利技術加工的襯氟蝶板，氟塑料與金屬基體無間隙緊密結合，有效排盡夾層氣泡，消除起層、開裂等工藝缺陷。

3.閥座徑向密封設有360°彈性增力墊，施加徑向回復力，自動調節形變，可靠保證長期使用狀態下無介質內漏。

4.蝶板上、下軸肩采用多級加載彈性密封，實現密封自動補償，使上下軸密封副構成無間隙，保證介質無外漏。

四、設計規范遵循Q/320621 EXP05、GB/T 12238、API609、MSS SP-67、MSS SP-68等標準。

五、驅動方式手動，蝸輪蝸桿傳動，氣動，電動。
