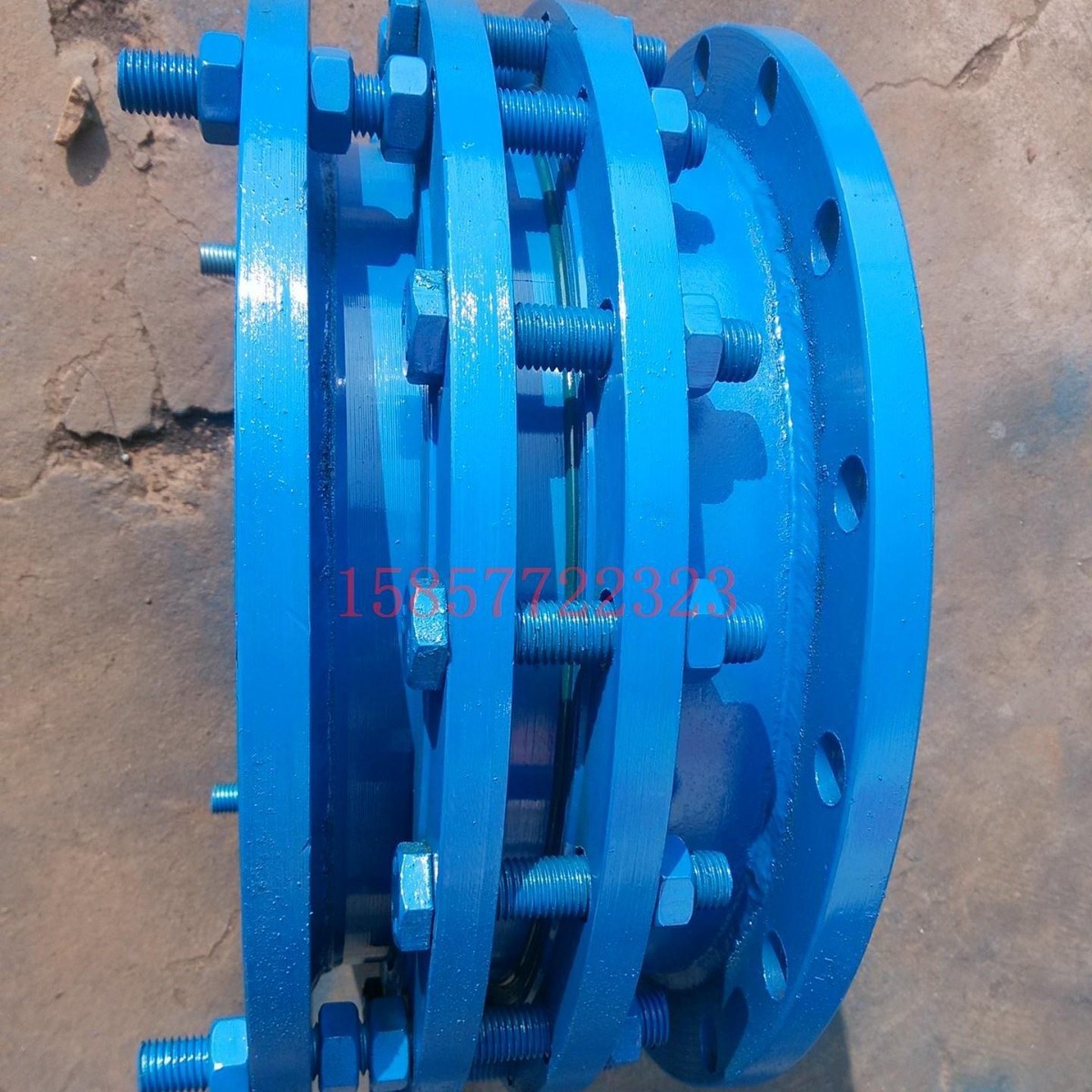

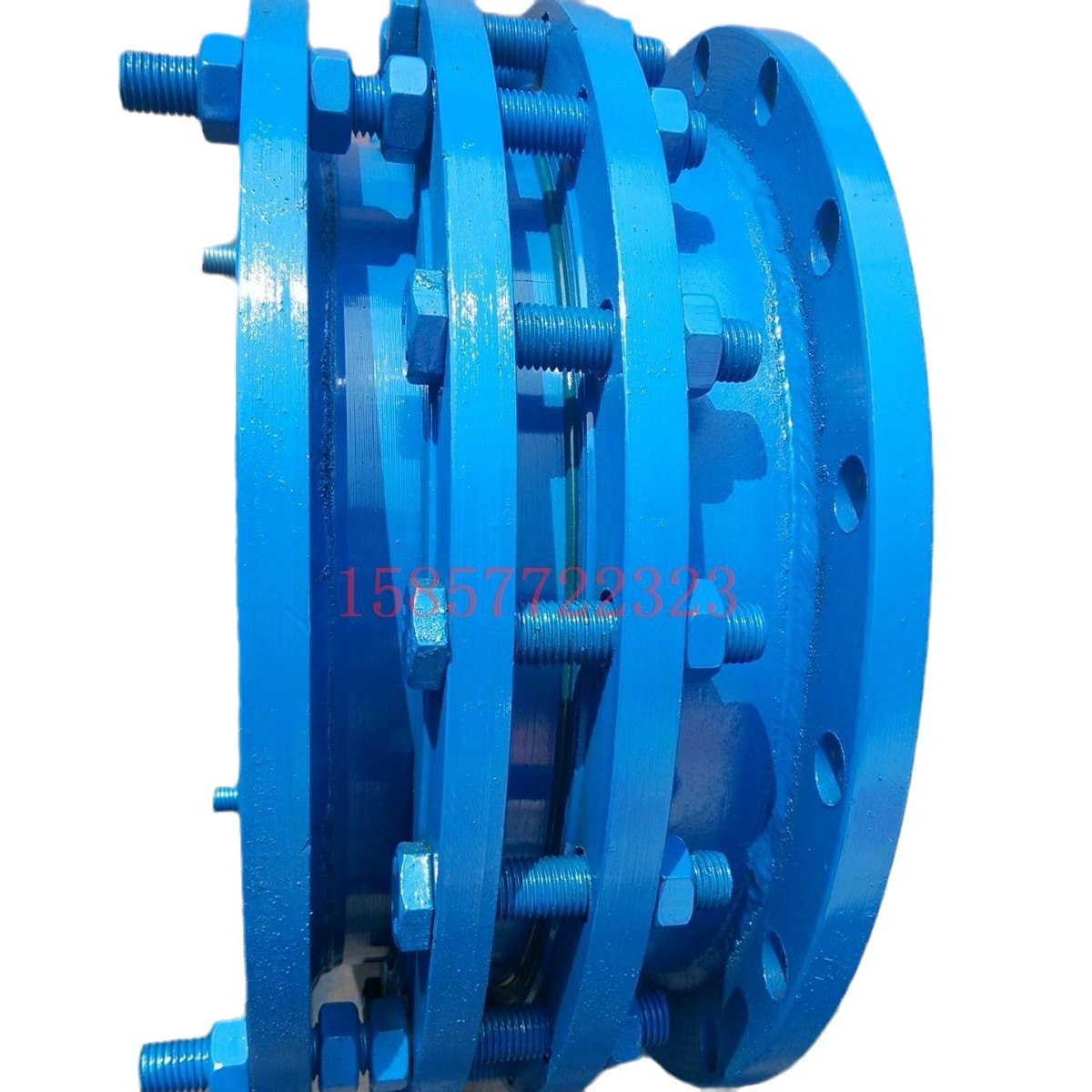

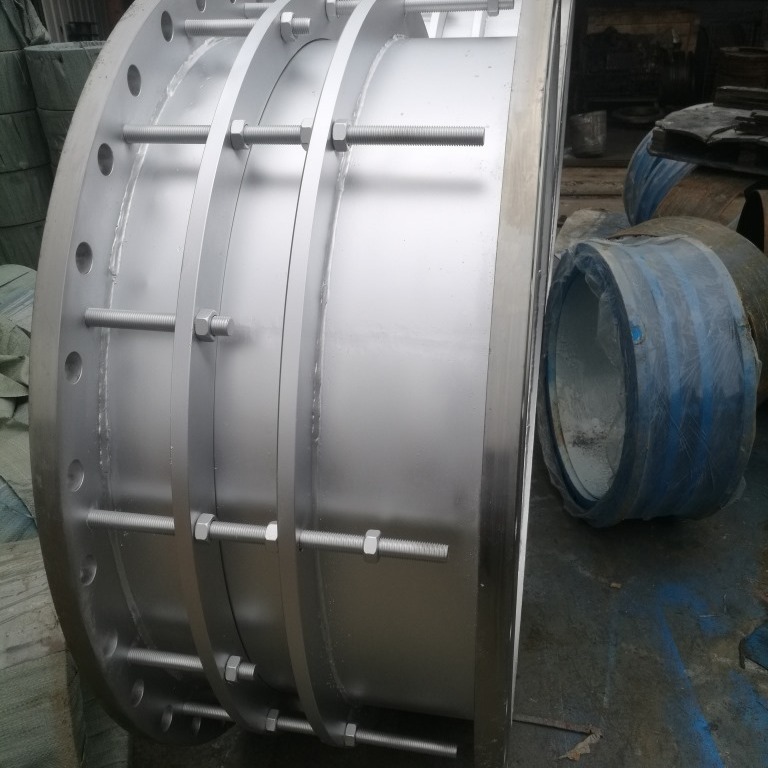

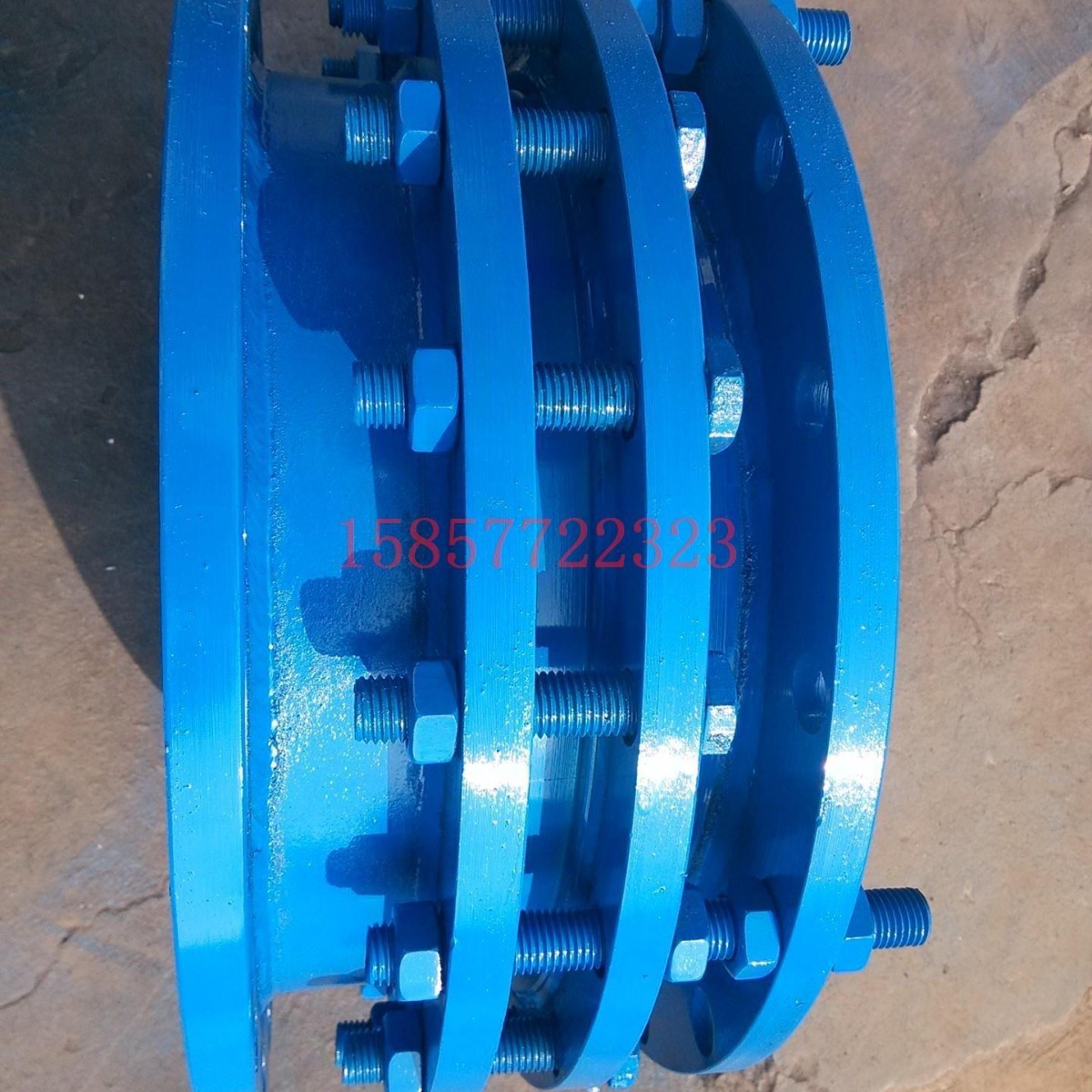

雙法蘭限位伸縮接頭

雙法蘭限位伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置，在**伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮，一旦超過其**伸縮量就起到限位，確保管道的安全運行，特別適用于有振動或有一定斜度及拐彎的管路中的連接。

雙法蘭限位伸縮接頭的安裝：

　　安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。其工作時可以將反軸向推力傳遞至整個管道，能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。

雙法蘭限位伸縮接頭的分類

　有：BF(VSSJA-1)型單法蘭限位伸縮接頭，B2F(VSSJA-2)型雙法蘭限位伸縮接頭，BY(SSJB-3)型壓蓋式限位伸縮接頭，AY(SSJB)型壓蓋式伸縮接頭，法蘭式限位伸縮接頭，法蘭式松套伸縮接頭。

 連接方式：法蘭式，

 工作壓力：0.6-4.0MPA，

 公稱通經：65-3200mm，

 使用介質：水、污水。

 使用溫度：≤170℃，

 密封材料：NBR，

 制造標準：GB/T12465-2002

伸縮接頭主要材質分為：

   QT-400(球墨鑄鐵)，Q235A(碳鋼)，HT200(灰鐵)，1Cr18Ni9Ti(不銹鋼)。

主要尺寸：
