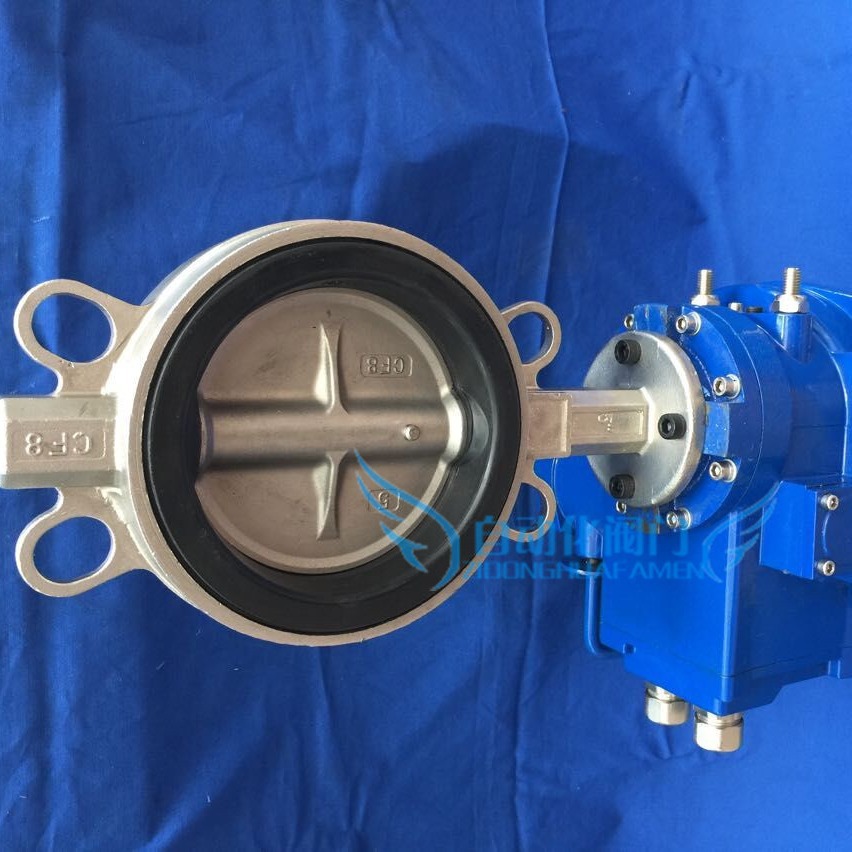

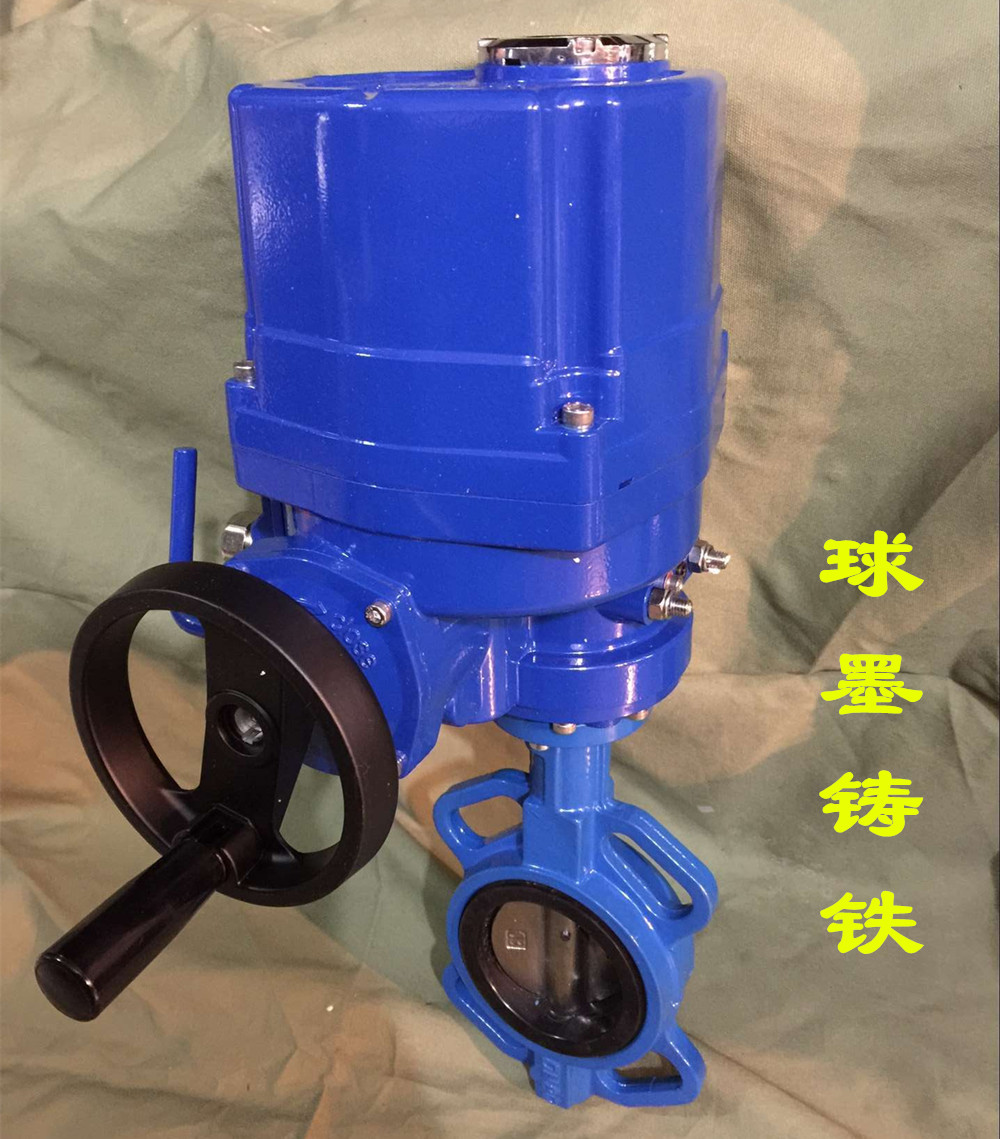

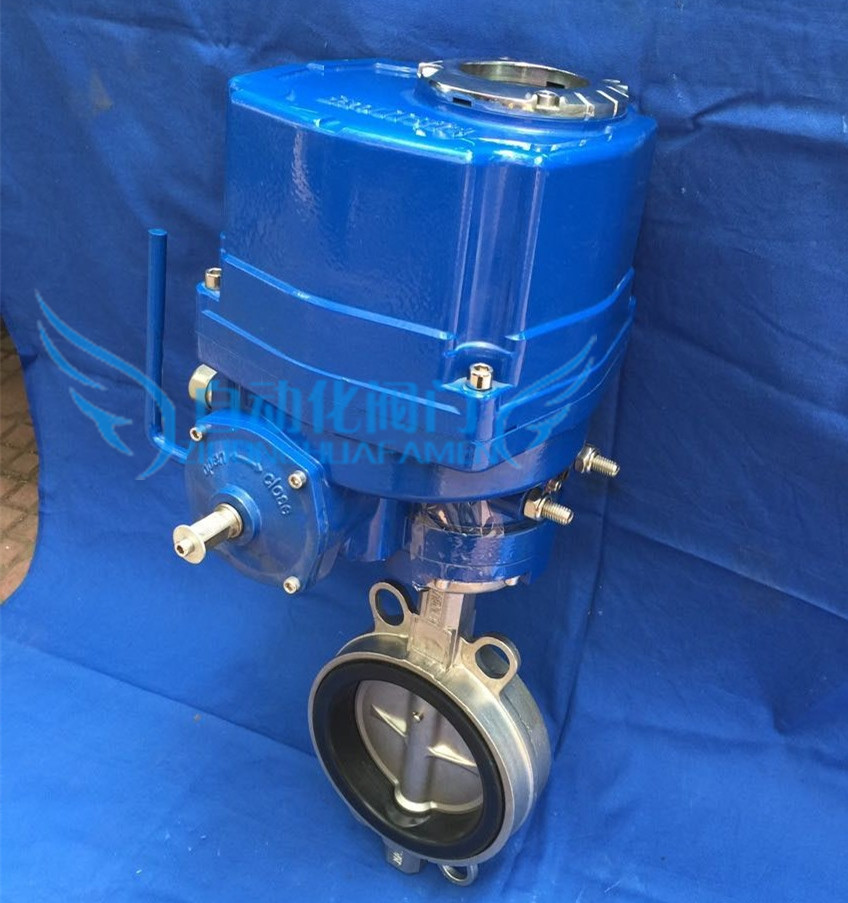

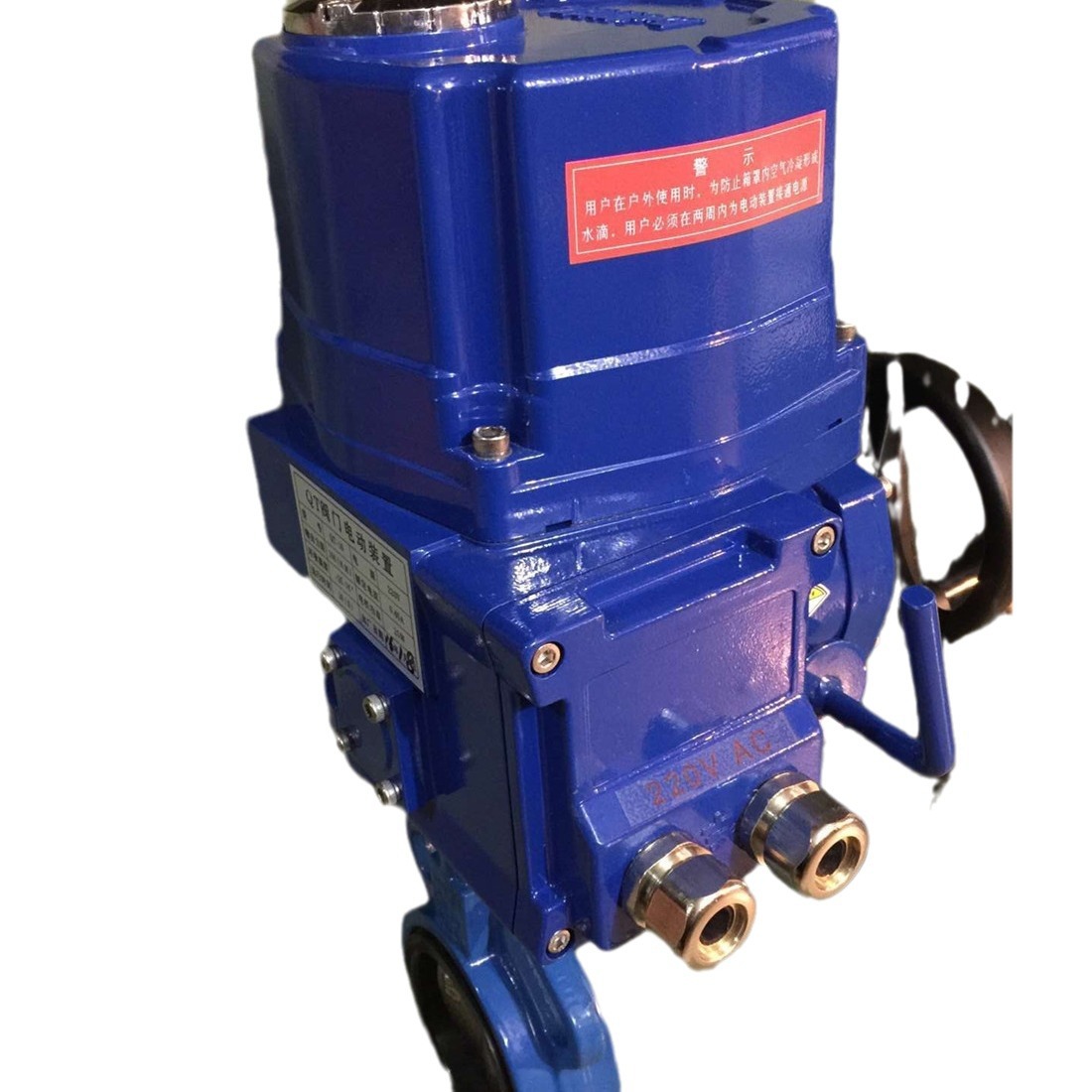

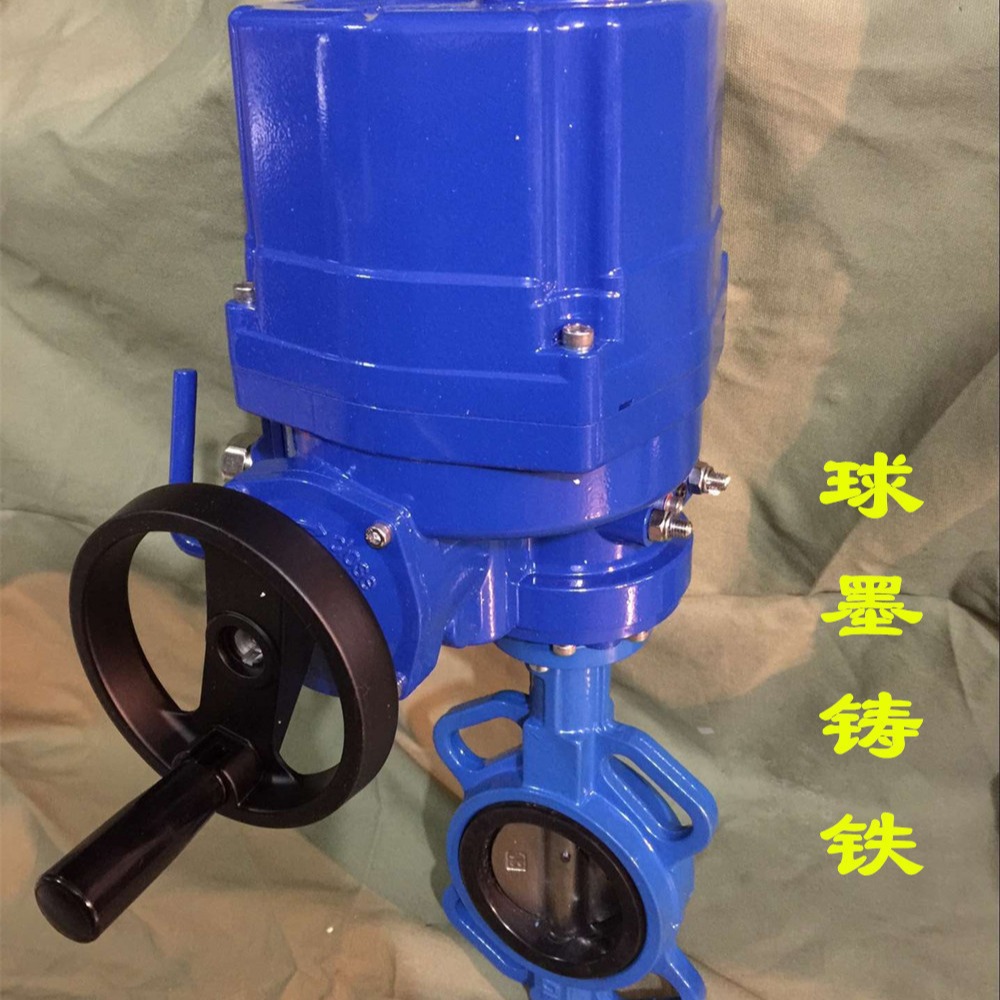

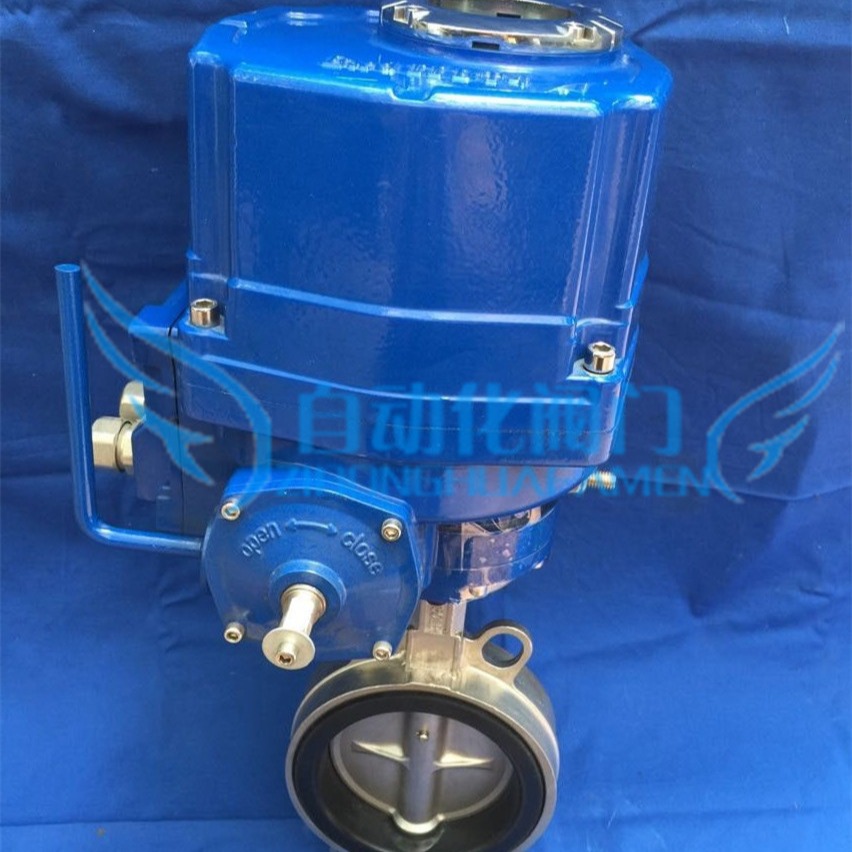

對夾式防爆電動蝶閥主要結構由POQ型防爆電動執行器和蝶閥連接，電壓AC220V或AC380V，適用于易燃易爆場合。
也可輸入4-20mADC信號及電源控制閥門的開度，實現對壓力、流量、溫度、液位等參數的調節。對夾式防爆電動蝶閥
防爆等級為EXdII BT4 隔爆型，適用于防爆工況。

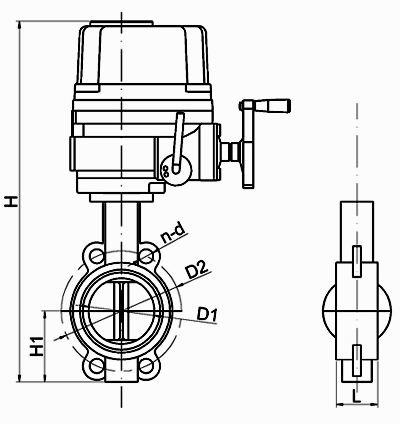

對夾式防爆電動蝶閥尺寸圖
DN | H1 | d | D | n-d | L |
50 | 80 | 52.6 | 125 | 4-16 | 42 |
65 | 89 | 64.4 | 145 | 4-16 | 45 |
80 | 95 | 78.9 | 160 | 8-16 | 45 |
100 | 114 | 104.1 | 180 | 8-16 | 52 |
125 | 127 | 123.4 | 210 | 8-16 | 55 |
150 | 139 | 155.9 | 240 | 8-20 | 55 |
200 | 175 | 202.8 | 295 | 8-20/12-20 | 60 |
250 | 203 | 250.8 | 350/355 | 12-20/12-24 | 66 |
300 | 242 | 301.9 | 400/410 | 12-20/12-24 | 76 |
350 | 267 | 334 | 460/470 | 16-20/16-24 | 76 |
400 | 301 | 390 | 515/525 | 16-24/16-27 | 86 |
450 | 381 | 441 | 565/585 | 20-24/20-27 | 105 |
500 | 387 | 492 | 620/650 | 20-24/20-30 | 130 |
600 | 457 | 593 | 725/770 | 20-27/20-33 | 151 |
