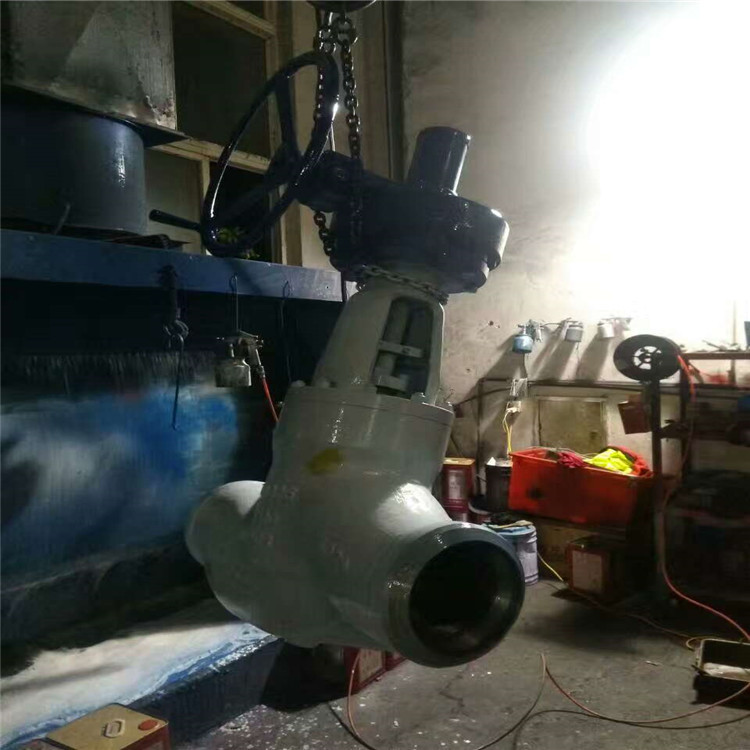

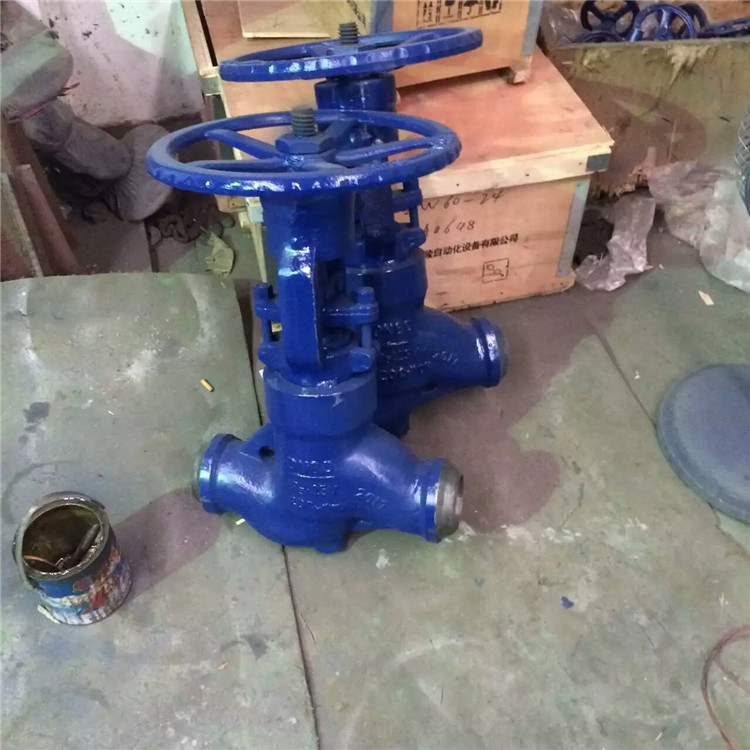

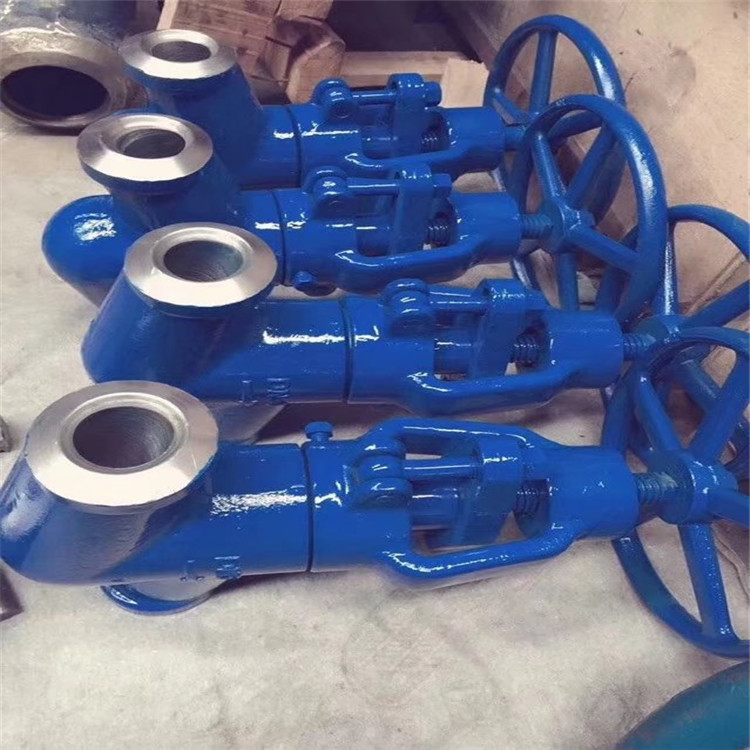

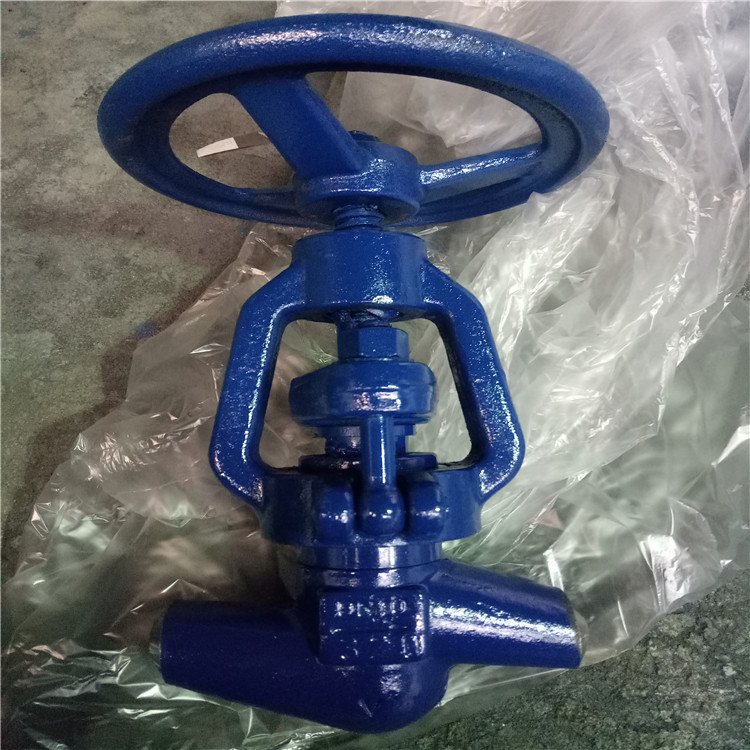

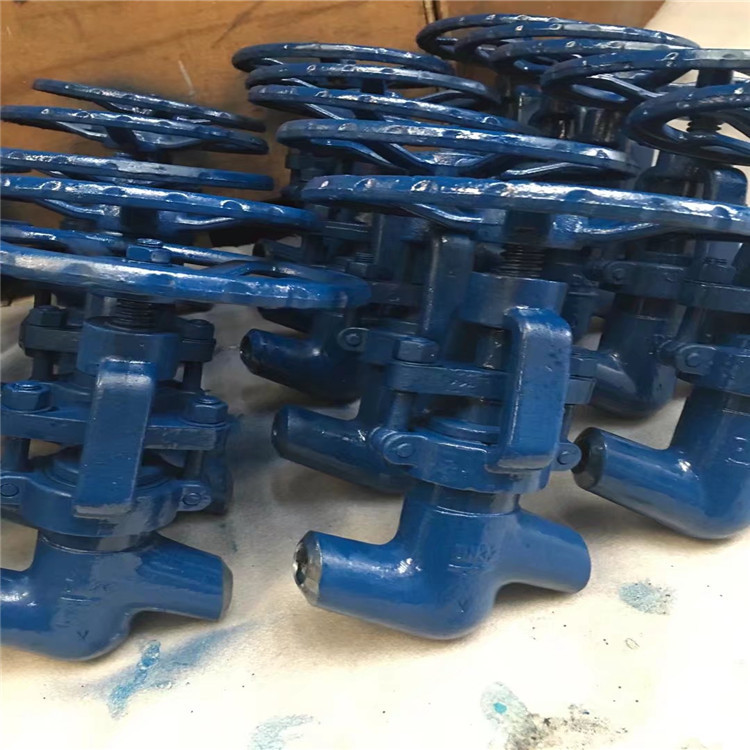

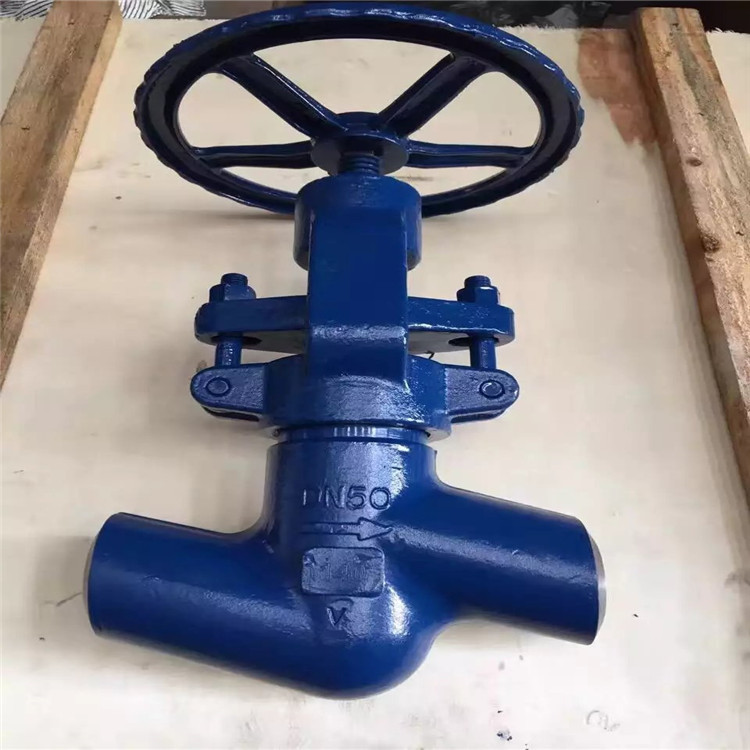

電站專用截止閥 J61Y-P54 170V 高溫高壓電站焊接截止閥
價格：
￥385.00
材質： 鑄鋼、合金鋼
產品詳情

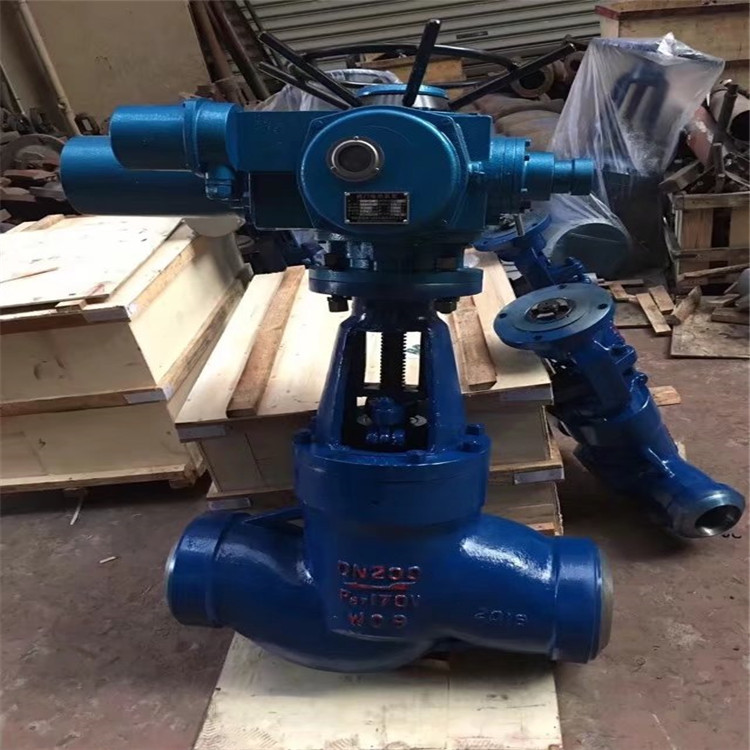

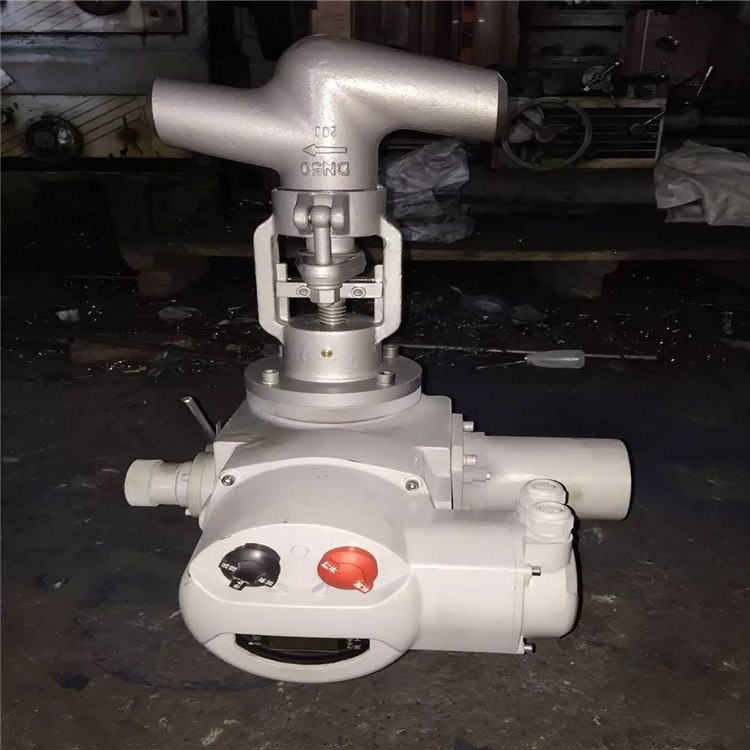

undefined電動截止閥電動截止閥截止閥截止閥截止閥

undefined

產品名稱
高溫高壓焊接截止閥
產品型號
J61Y、J561Y、J961Y
公稱通徑
DN15-DN275
壓力范圍
16.0MPa-32.0MPa
閥體材質
鑄鋼、合金鋼

產品概述：

高溫高壓截止閥是帶散熱裝置的啟閉裝置、采用對焊方式與管道焊接，適用于高溫高壓場合。主要技術參數：公稱壓力：16、25、32MPa 適用溫度:425℃ 450℃ 500℃ 540℃，主要用于鋼鐵、冶金、電廠、熱電等企業。


制造標準參數：

設計與制造

JB/T3595

連接端尺寸

結構長度

JB/T3595

焊端尺寸

JB/T79

檢驗與試驗

JB/T3595

材料

碳鋼

GB/T12229

合金鋼

ZB/J98015JB/T5263

標志

GB/T12220

供貨

JB/T7928


主要零件材料及其適用范圍：

型號

閥體

閥蓋

閥瓣

閥座

閥桿

填料

適用介質

適用溫度

J61Y-(320)

A105

2Cr13+ Stellite12

D507Mo

2Cr13

柔性石墨

水、蒸汽

425

J61Y-(320)PI

Ocr18Ni9Ti(F321)

321+ Stellite12

Stellite6

321

柔性石墨

水、蒸汽

540

J61Y-P54(170)

12CrLMoV

12CrMoV+ Stellite12

Stellite6

25CrMo1Va

柔性石墨

蒸汽

570

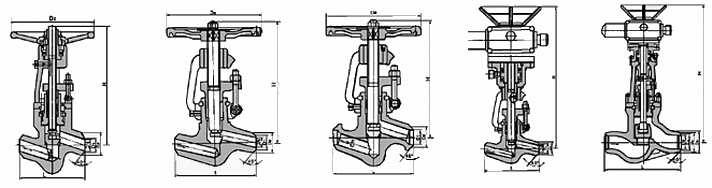

主要外形連接尺寸及重量：

undefined

型號

公稱壓力 (Mpa）

公稱通徑 DN(mm）

標準值

L

d

D1

D2

h

Do

H

H1

質量

J61Y-320

32

10

110

10

12

24

13.5

160

215

36

5.7

J61Y-P54/170V

P5417

10

110

10

12

24

13.5

160

215

36

5.7

J61Y-320

32

15

150

113

16

35

12

200

247

45

10.5

J61Y-320PI

32

15

150

13

16

35

12

200

247

45

10.5

J61Y-P54/200V

P5420

15

150

13

16

35

12

200

247

45

10.5

J61Y-320

32

20

150

19

22

35

18

200

247

47

9.9

J61Y-P54/170V

P5417

20

150

19

22

35

18

200

247

47

9.9

J61Y-320

32

25

180

20.5

24

52

21

240

290

66

13.2

J61Y-320PI

32

25

180

20.5

24

52

21

240

290

66

13.2

J61Y-P54/200V

P5420

25

180

20.5

24

52

21

240

290

66

13.2

J61Y-320

32

32

180

27

31

52

24

240

282

66

12.8

J61Y-P541/70V

P5417

32

180

27

31

52

24

240

282

66

12.8
