產品名稱
|
液動池底快開排泥閥
|
產品型號
|
H742X、H642X
|
公稱通徑
|
DN100-500mm
|
壓力范圍
|
1.0-1.6MPa
|
閥體材質
|
鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
|
產品概述：H742X液動池底排泥閥又名H742X液動池底快開排泥閥，主要安裝于各類池子底部，作排除泥沙用。是結合國外先進技術自主開發生產，是現目前國內質量最穩定的排泥閥。還可為按需生產和加工定制。
生產制造引用標準：設計與制造標準：GB12235-89 法蘭連接標準： GB/T17241.6-98 試驗和檢驗標準：GB13927-92 閥門材料標準： GB12226-89
作用原理：本類閥門又閥體，液壓缸，活塞，閥桿，閥瓣組成。液壓缸是液體工具，液體作為動力，活塞，閥桿作為開關。開啟只需要一分鐘可以打開閥板，此閥必須配用手動換向閥或電磁閥可遠距離控制排泥閥開關。該閥密封件性能強，開關靈活，檢修方便，使用壽命長等特點，壽命可長達五年以上，保用期十八個月。
技術參數：
閥體部分
|
型號
|
H742X-10
|
H742X-16
|
公稱壓力（MPa）
|
1.0
|
1.6
|
試驗壓力
|
密封（MPa）
|
1.1
|
1.76
|
強度（MPa）
|
1.5
|
2.4
|
適用介質
|
水
|
溫度（°C）
|
<80
|
驅動部分
|
驅動介質
|
滴水（使用壓縮空氣，訂貨時注明）
|
驅動壓力（MPa）
|
0.3—1.0
|
介質溫度（°C）
|
<50
|
控制部分
|
控制器輸入電壓（V）
|
Ac220
|
電磁閥線圈電壓（V）
|
Ac220
|
電磁閥線圈功力（W）
|
10—15
|
零件材料：
零件名稱
|
閥座
|
閥瓣
|
閥桿
|
缸體
|
活塞板
|
活塞皮碗
|
材料牌號
|
HT200
|
HT200
|
不銹鋼
|
HT200
|
HT200
|
耐磨丁晴橡膠
|

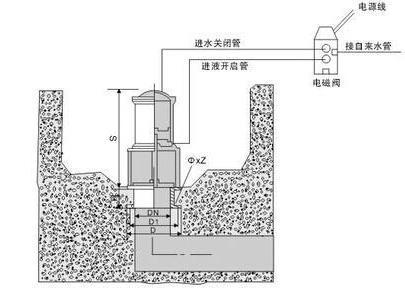

法蘭連接外形結構及尺寸表：
公稱通徑
|
D
|
D1
|
H
|
H1
|
Z-φd
|
進液管連接
|
100
|
215
|
180
|
450
|
110
|
8-18
|
1/2”
|
150
|
280
|
240
|
490
|
110
|
8-23
|
1/2”
|
200
|
335
|
295
|
530
|
110
|
8-23
|
1/2”
|
250
|
390
|
350
|
570
|
110
|
12-23
|
1/2”
|
300
|
440
|
400
|
610
|
140
|
12-23
|
3/4”
|
400
|
565
|
515
|
710
|
140
|
16-25
|
1”
|
500
|
670
|
620
|
810
|
160
|
20-25
|
1”
|
安裝與維修：1、本公司生產的各類液動，氣動排泥閥出廠前每只按GB/T13927-92的標準試壓，并持續2分鐘無滲漏方為合格品，使用時只需要將外表及孔腔清洗干凈，不必將閥門拆開和調整變動，就可以直接安裝使用。2、本公司備有各種規格的皮碗的O形圈出售，便于客戶在維修閥門時更換。3、本公司生產的液動，氣動排泥閥，產品按性能規范，使用保證期限為12個月。
