產品概述：

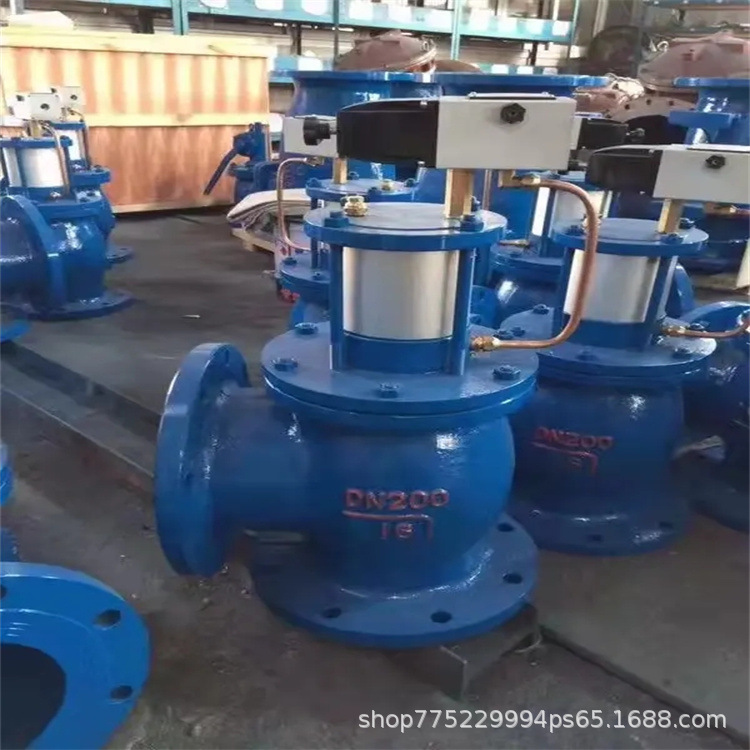

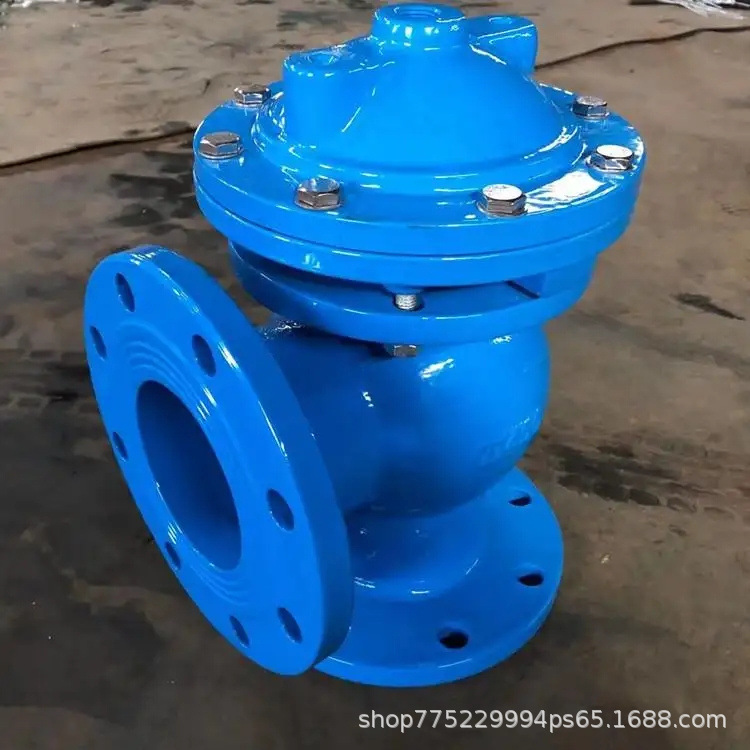

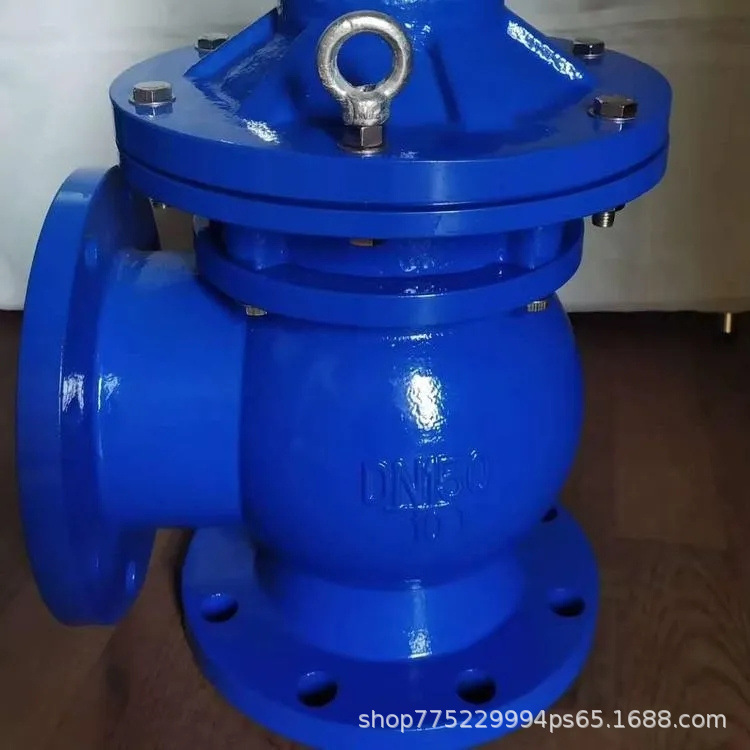

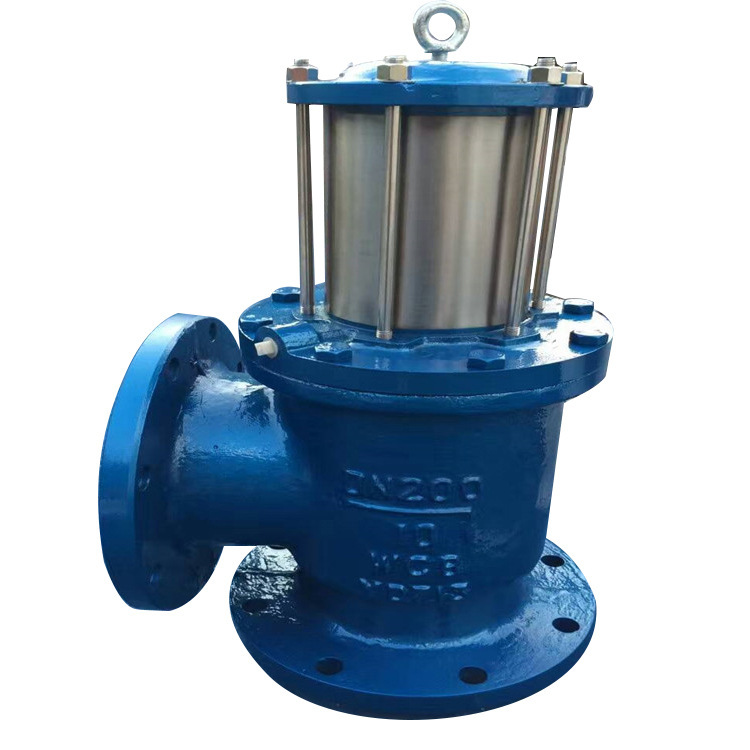

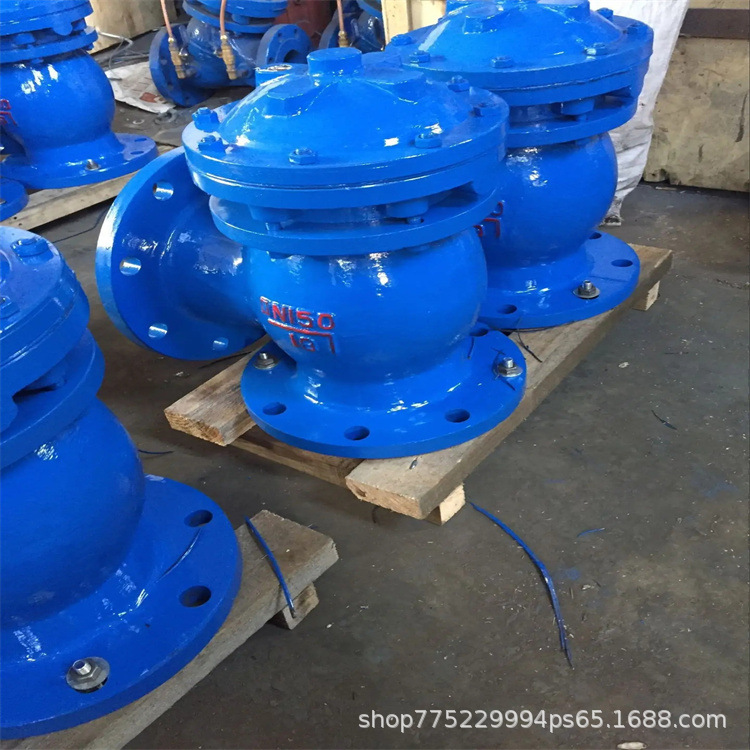

JM744X、JM644X隔膜式液壓、氣動快開排泥閥，是一種由液壓源或氣動源作執(zhí)行機構的角型截斷類閥門通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。 隔膜式液壓、氣動快開排泥閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現(xiàn)快速排泥。該閥將隔膜代替活塞無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。排泥閥一般常用于城市水廠，污水處理廠的沉淀池底排放污泥用，一般與啟閉機配套使用，排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其中作水深小于10米。常用的型號一般有以下幾種：J744X、J644X型，100S角式隔膜型、JM744、JM644X型。工作原理及性能：J644X/J744X氣動、液壓角式快開型設計合理，使用方便,該閥利用液壓缸和角式截止閥兩部分組成，液壓缸作為動力帶動閥板升降，開啟一般只需3秒鐘，可清理水池內泥沙和污物，清理后關閉閥板，無滲漏，維修方便， J744X/J644X角式排泥閥必須配有機房，氣（水）泵，換向閥可遠距離控制排泥閥開關，一般水池可裝2-10臺一排安裝，同時啟動開關，驅動液可用清水或氣。

技術參數(shù)：

①公稱壓力0 6MPa、1 0MPa ②公稱通徑：100"～400mm ③最低馬驅動壓力：0.15MPa ④適用介質：水、污水 ⑤驅動介質：清水、氣 ⑥適用溫度：0～80℃ ⑦法蘭標準：GB／T l 7241 6 GB／T 911 3 ⑧試驗標準：GB／T l 3927 APl 598

零部件材料：

結構圖：

外形連接尺寸：

安裝示意圖：
