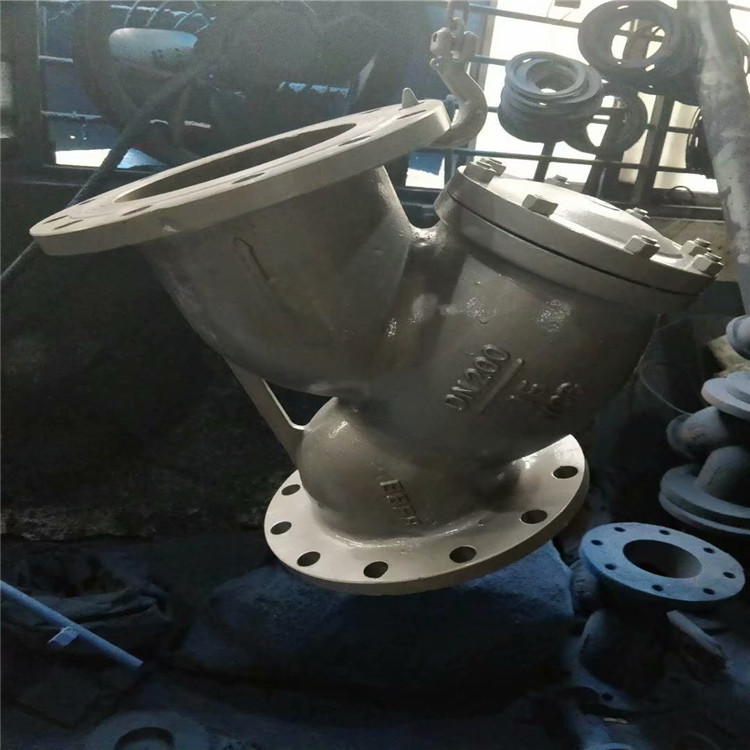

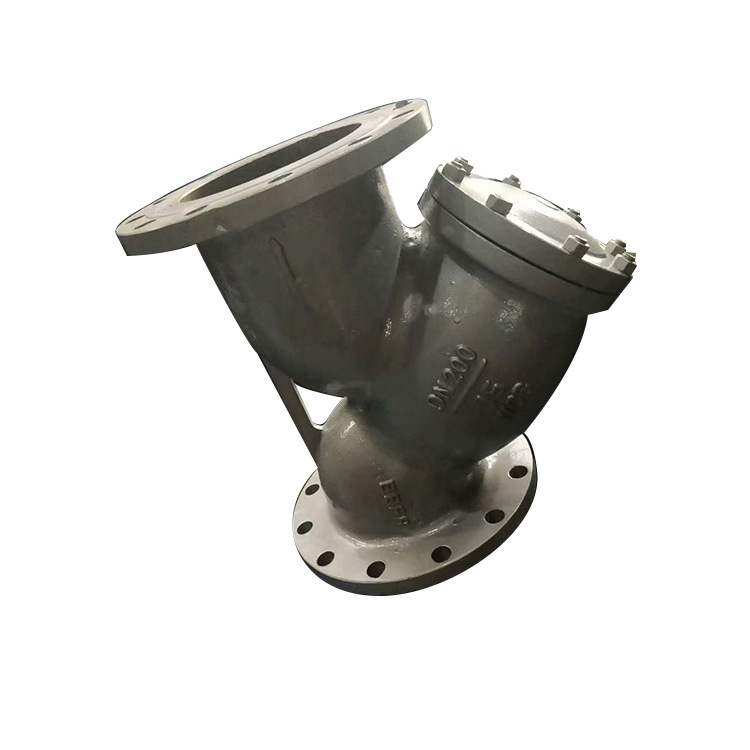

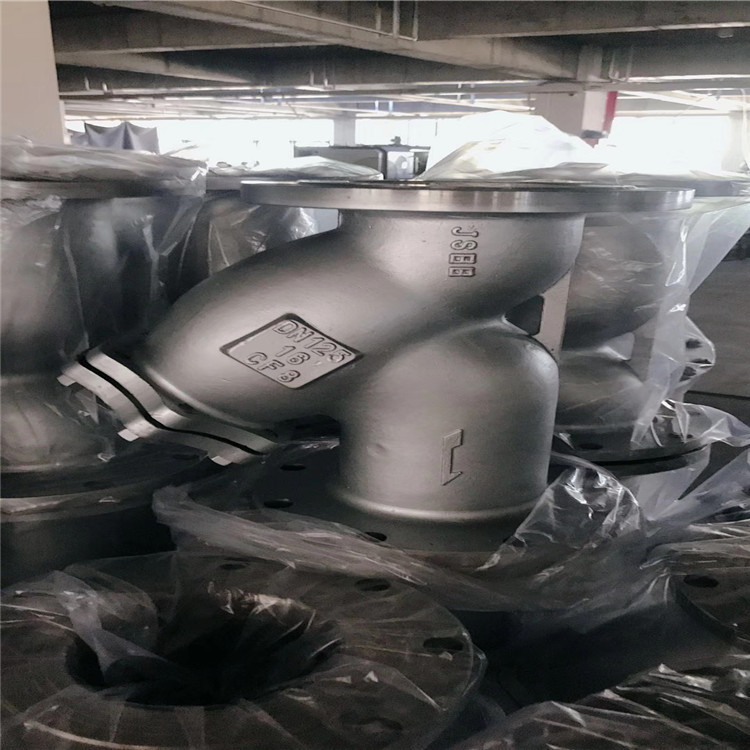

產品名稱
|
Y型過濾器
|
產品型號
|
GL41H、GL41W
|
公稱通徑
|
DN15～DN800
|
壓力范圍
|
PN10-PN100
|
閥體材質
|
鑄鋼，不銹鋼
|
Y型過濾器概述：
Y型過濾器是輸送介質的管道系列不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構緊湊，阻力小，排污方便等特點。適用介質可為水，油、氣?？砂从脩粢笾谱鳛V網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護ji為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。
過濾網目數選用參考：
一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。
Y型過濾器主要技術參數：
殼體材質 | 球墨鑄鐵 | 碳鋼(WCB碳素鋼、鑄鋼) | 不銹鋼 |
公稱通徑 | 15～500mm |
濾框濾網材質 | 不銹鋼 |
密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 |
工作溫度（℃） | -30~380 | -80~425 | -80~450 |
公稱壓力（MPa） | 1.6~42（150Lb~2500Lb） |
過濾精度（目/in） | 10~300 |
Y型過濾器分類說明：
本過濾器有殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍。用于管道清除輸送介質:熱水、冷水、蒸汽、壓縮空氣各種機械雜質,特別是鍋爐房循環水泵前均需安此產品,為了清除系統中的機械雜質,使設備和管道免受堵塞和磨損,在額定流速下壓損為0.05-0.1米水柱。用于各種用汽設備,如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。油過濾器該主品濾眼密度有多種。例如:64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝,在額定流速下壓損為0.05-0.1米水柱。

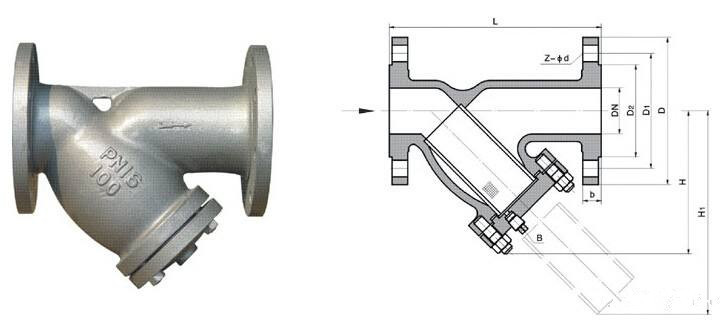

Y型過濾器主要連接尺寸：
DN | "英寸 | L | H | H1 | 拉桿伸縮過濾器 | 參考重量kg |
15 | 1/2 | 125 | 70 | 150 | L | H | 2 |
20 | 3/4 | 145 | 70 | 150 | | | 3 |
25 | 1 | 160 | 80 | 160 | | | 3.8 |
32 | 1 1/4 | 180 | 90 | 180 | | | 6 |
40 | 1 1/2 | 200 | 100 | 240 | | | 7.2 |
50 | 2 | 220 | 130 | 250 | 300 | 130 | 10 |
65 | 2 1/2 | 260 | 165 | 350 | 350 | 165 | 17 |
80 | 3 | 280 | 195 | 390 | 400 | 195 | 20 |
100 | 4 | 320 | 230 | 450 | 450 | 230 | 32 |
125 | 5 | 350 | 300 | 520 | 500 | 300 | 53 |
150 | 6 | 380 | 335 | 580 | 550 | 335 | 66 |
200 | 8 | 495 | 420 | 690 | 650 | 420 | 110 |
250 | 10 | 595 | 500 | 800 | 775 | 500 | 165 |
300 | 12 | 640 | 580 | 950 | 900 | 580 | 225 |
350 | 14 | 700 | 640 | 1150 | | | 312 |
400 | 16 | 800 | 700 | 1360 | | | 500 |
450 | 18 | 850 | 790 | 1480 | | | 700 |
500 | 20 | 900 | 875 | 1650 | | | 900 |
Y型過濾器安裝與維護：

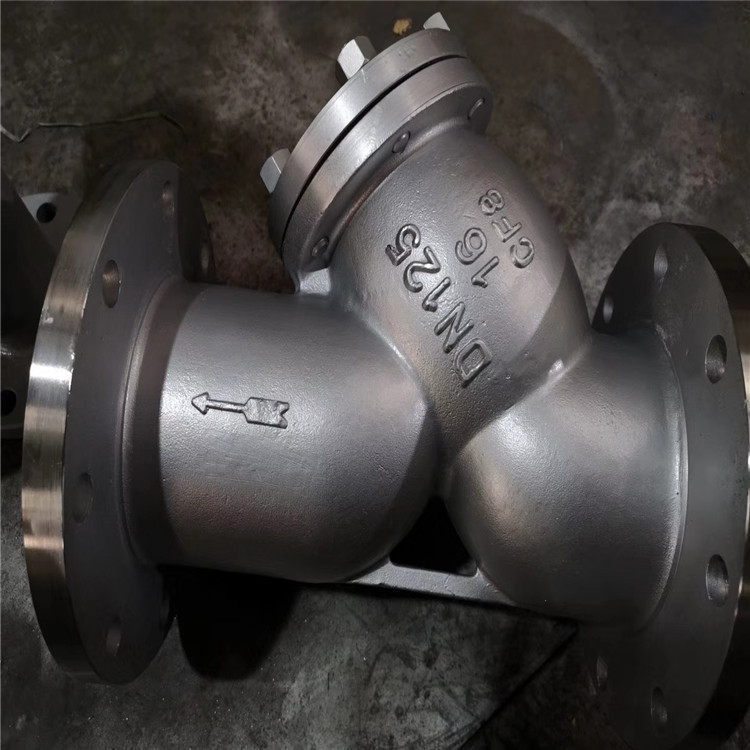

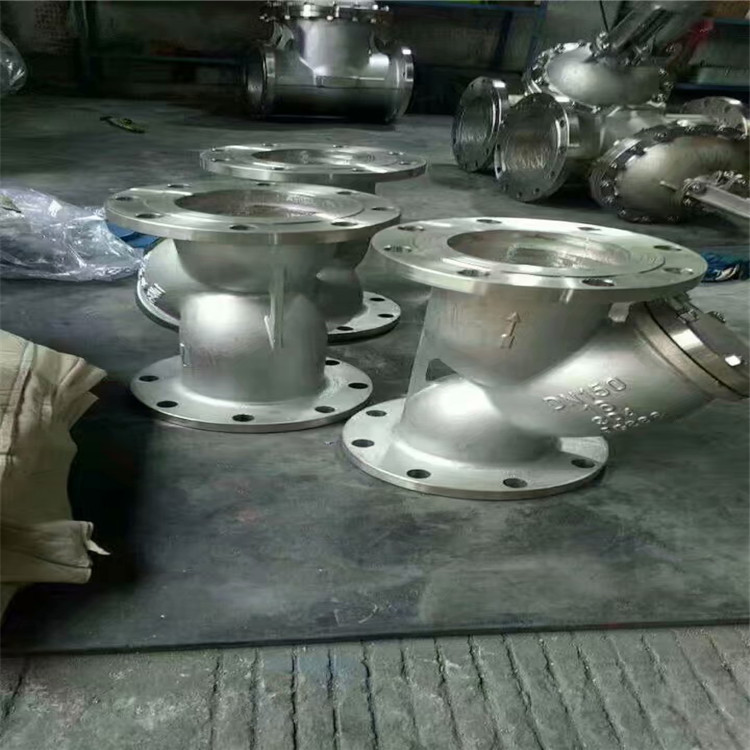

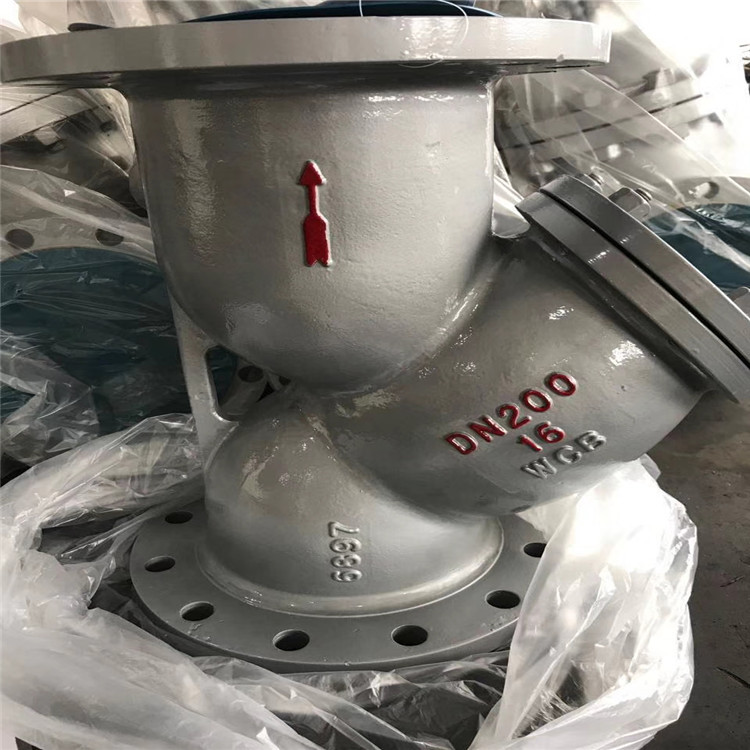

1、Y型過濾器可以水平安裝，也可以垂直安裝，進出口方向與閥體上的箭頭方向應保持一致。下圖為Y型過濾器安裝方向指導：
2、過濾器工作一段時間后，濾芯內沉淀了一定的雜質，這是壓力降增大，流速會下降，需及時清除過濾芯內的雜質。
3、清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機，泵，儀表等設備會遭到破壞。
4、如發現不銹鋼鋼絲變形或損壞，需馬上更換.
