工作原理：

當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。

結構特點：

400X流量控制閥由主閥、、針閥、導閥、、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。

本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。

本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

內部結構圖及主要零部件材料：

連接尺寸（PN 1.0-2.5MPa）：

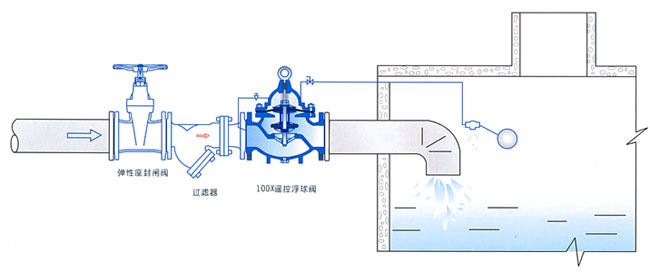

安裝示意圖：

選型要點：

( 1 )工程式中應用的水力控制閥是經過制造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。

( 2 )根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建筑標準和業主要求等，確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。

( 3 )閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小于閥門的公稱壓力值。

( 4 )工程中水力控制閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，并應符合管路對閥門的要求。

( 5 )管路采用法蘭連接時，應采用法蘭連接的;管路采用溝槽式連接時，應采用溝槽式連接的水力控制閥。

( 6 )水利控制閥應設置在介質單向流動的管路上。

( 7 )水利控制閥主閥體上的箭頭方向必須與管路系統流向一致。

( 8 )接水力控制閥管段不 應有氣堵 、氣阻現象。在管網位置 等存氣段 應設置。

( 9 )閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。

( 10 )閥門安裝前應做強度和嚴密性試驗。

( 11 )閥門的強度和嚴密性試驗應符合以下規定。

A、閥門的強度試驗壓力為公稱壓力的1.5倍;

B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍;

C、試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏;

D、閥門試驗持續時間按上表。
