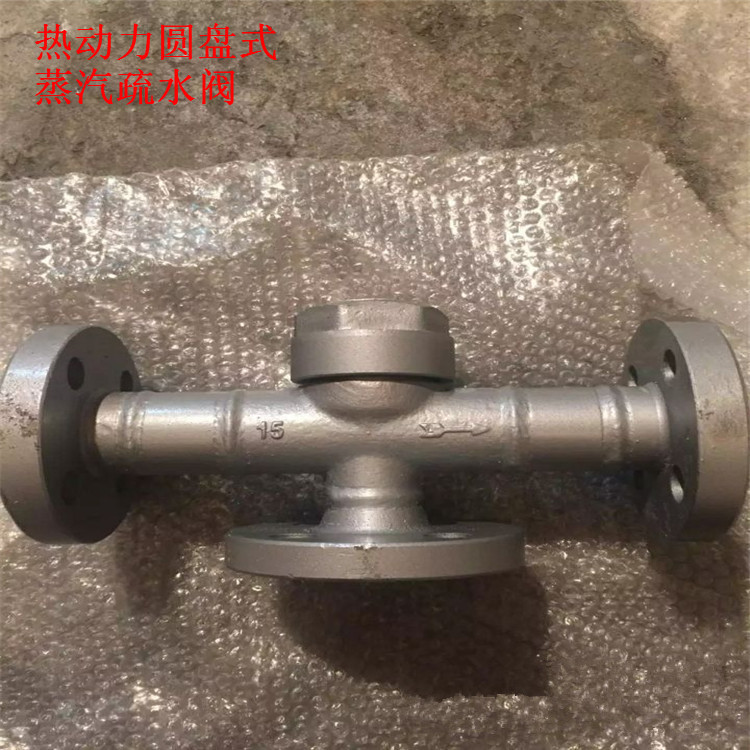

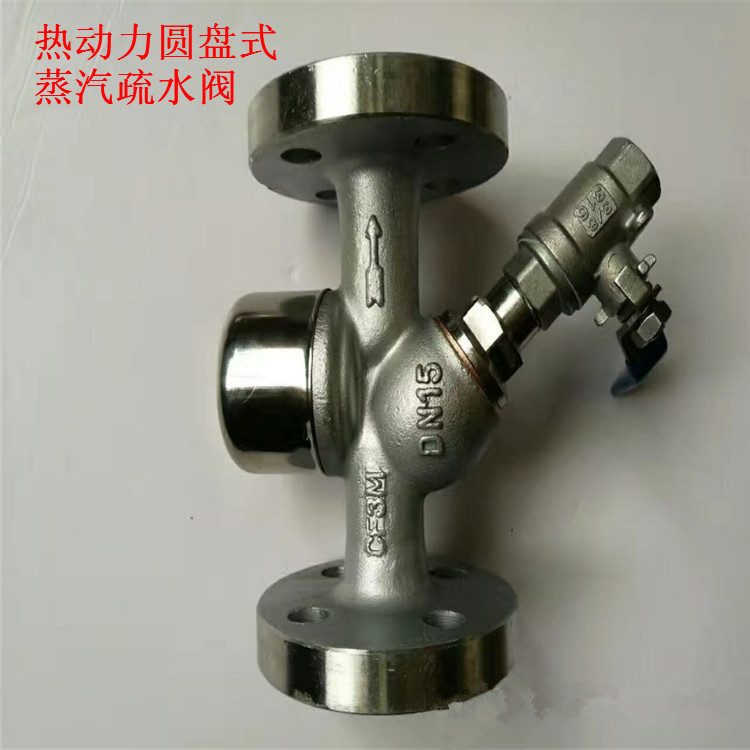

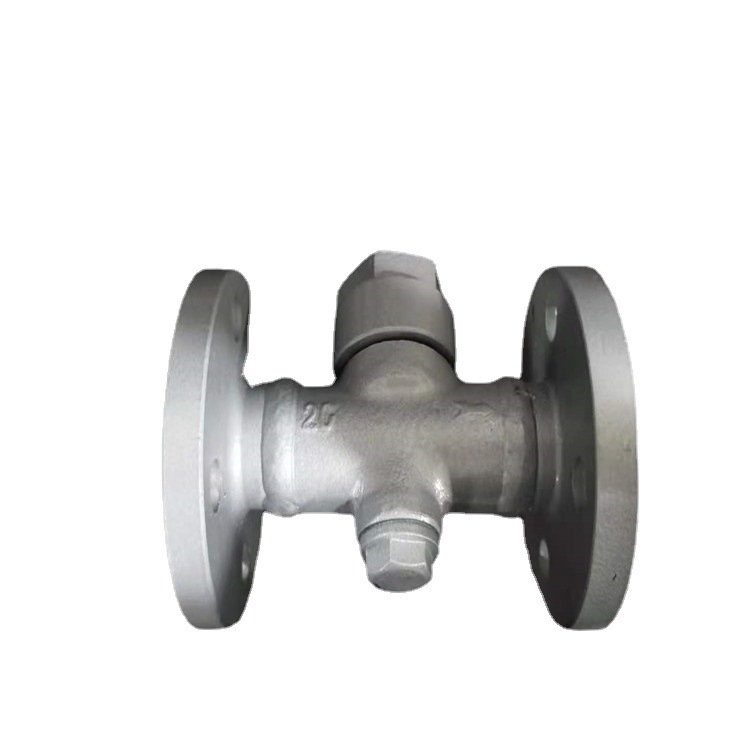

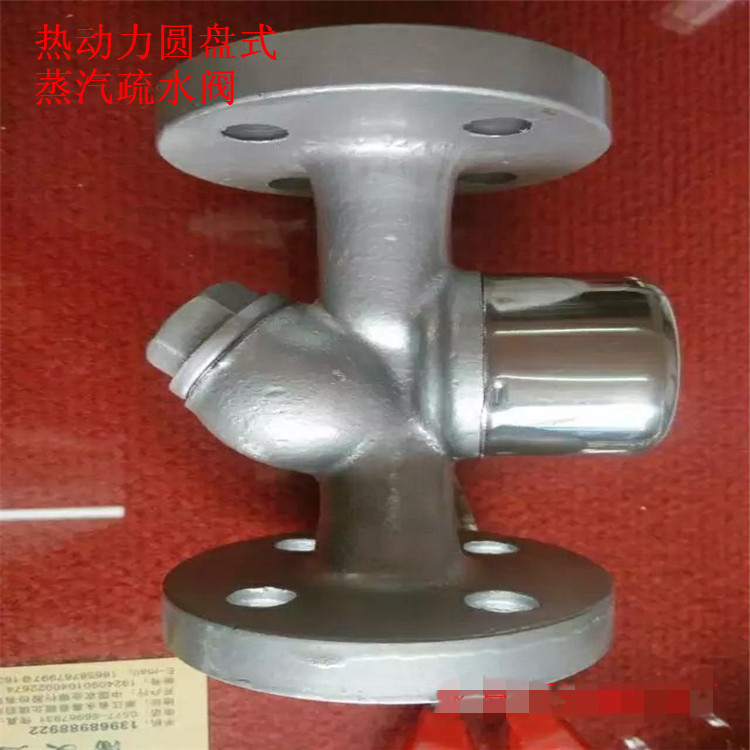

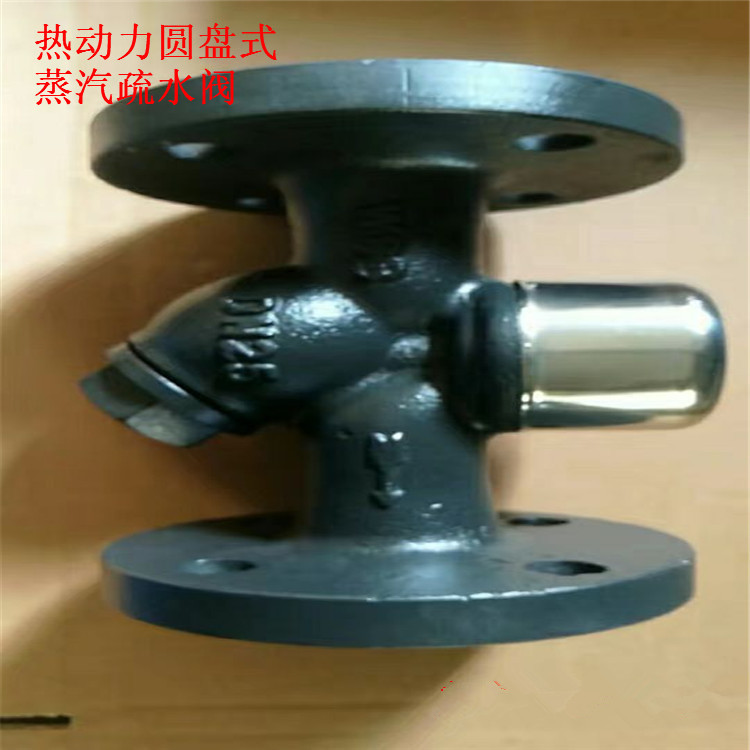

產品名稱
|
熱動力式蒸汽疏水閥
|
產品型號
|
CS49H、CS19H、CS69H
|
公稱通徑
|
DN15～DN150
|
壓力范圍
|
PN10-PN40
|
閥體材質
|
鑄鋼，不銹鋼
|
產品概述： CS49H熱動力式蒸汽疏水閥是利用熱動力學特性， 當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏，排水量大。
主要零件材料
| 主要零件Main Part | 閥體Body | 閥蓋Donnet | 閥片Picture | 閥帽 |
| 材料 Material | 鑄鋼 | 鑄鋼 | 不銹鋼Stainless Steel | 不銹鋼 |
主要外型及連接尺寸
| 產品型號Produstion Type | DN | 尺寸Dimensions |
| 螺紋連接 | 承插焊連接 | 法蘭連接 |
| L | H | L | H | d1 | t | L | H | D | D1 | D2 | b | f | Z-φd |
| 15 | 90 | 80 | 75 | 80 | 23 | 7 | 150 | 110 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
| 20 | 90 | 90 | 85 | 90 | 28 | 7 | 150 | 110 | 105 | 75 | 55 | 14 | 2 | 4-φ14 |
| 25 | 90 | 115 | 90 | 115 | 33 | 10 | 160 | 115 | 115 | 85 | 65 | 14 | 2 | 4-φ14 |
| 32 | 120 | 138 | 120 | 138 | 42 | 12 | 230 | 138 | 135 | 100 | 78 | 16 | 2 | 4×φ18 |
| 40 | 120 | 148 | 120 | 148 | 52 | 12 | 230 | 148 | 145 | 110 | 85 | 16 | 3 | 4×φ18 |
| 50 | 140 | 163 | 140 | 163 | 62 | 12 | 230 | 163 | 160 | 125 | 100 | 16 | 3 | 4×φ18 |
| 65 | / | / | / | / | / | / | 250 | 185 | 180 | 145 | 120 | 18 | 3 | 4×φ18 |
| 80 | / | / | / | / | / | / | 280 | 285 | 195 | 160 | 135 | 20 | 3 | 8×φ18 |
| 100 | / | / | / | / | / | / | 310 | 315 | 215 | 180 | 155 | 20 | 3 | 8×φ18 |
| CS19H-16ZCS49H-16Z | 15 | 90 | 80 | 75 | 80 | 23 | 7 | 150 | 110 | 95 | 95 | 45 | 14 | 2 | 4-φ14 |
| 20 | 90 | 90 | 85 | 90 | 28 | 7 | 150 | 110 | 105 | 75 | 55 | 14 | 2 | 4-φ14 |
| 25 | 90 | 115 | 90 | 115 | 33 | 10 | 160 | 115 | 115 | 85 | 65 | 14 | 2 | 4-φ14 |
