產品名稱
| 兩相流對夾排渣閥 |
產品型號
|
LXLZ71H、LXLZ71Y、LXLZ971H
|
公稱通徑
|
DN15～DN450
|
壓力范圍
|
PN10-PN16
|
閥體材質
|
鑄鋼
|
兩相流對夾排渣閘閥用途： 該產品適用于礦山，燃煤火電廠，濕式和干式輸送系統的專用閥門，亦可用于建材行業、化工行業等易磨損管道中輸送液固，氣固兩相介質。該產品適用于火力發電廠水除灰，干除灰系統或礦山工業及其它行業的兩相流管道上作為啟閉裝置。

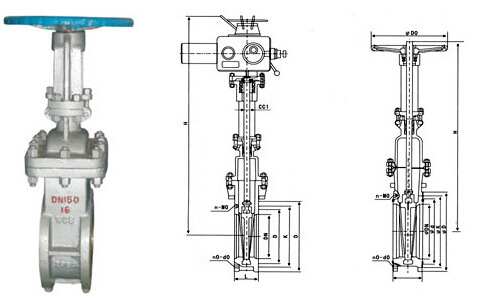

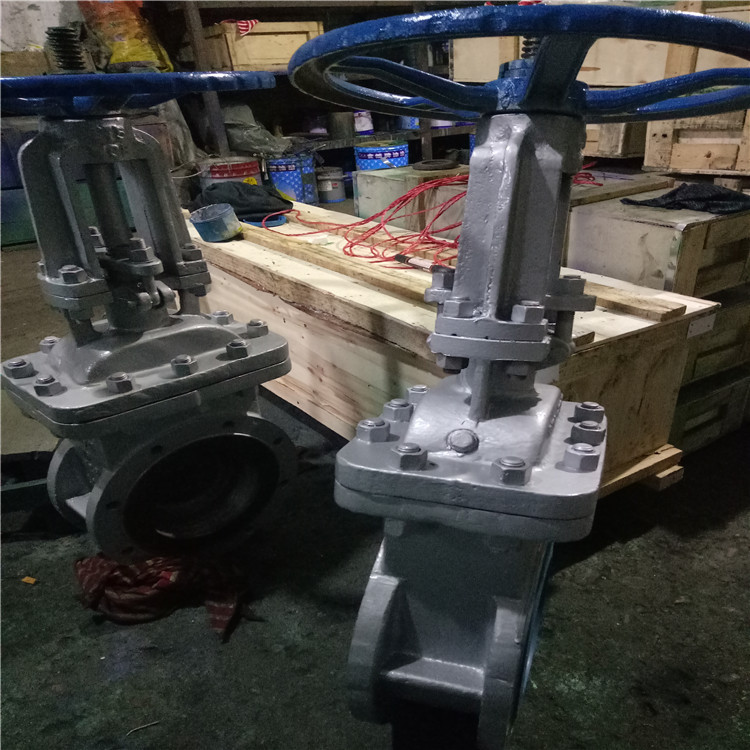

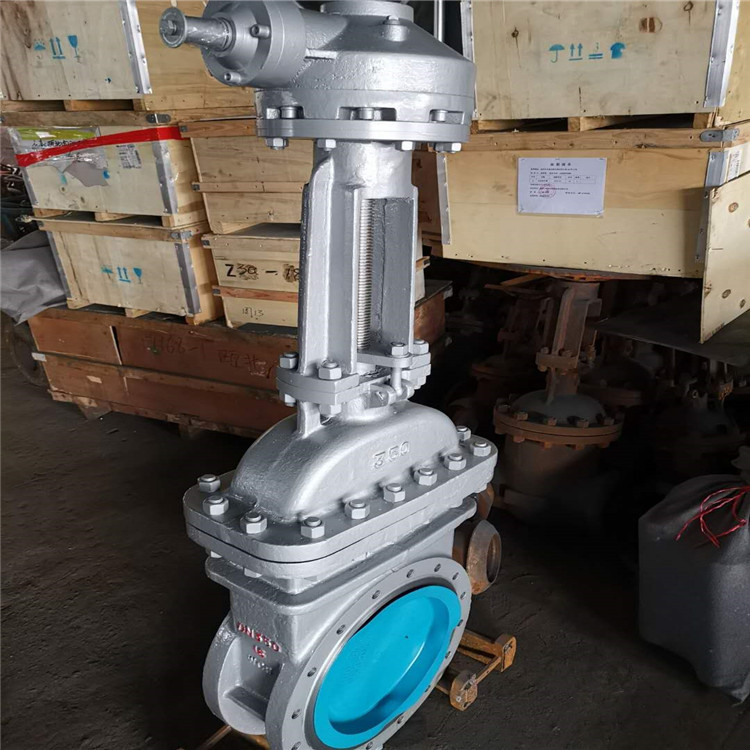

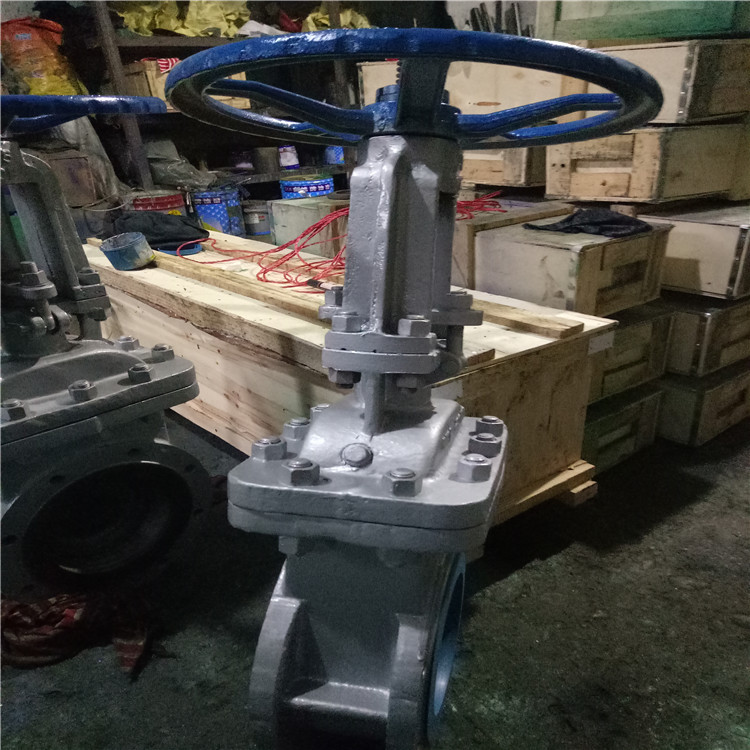

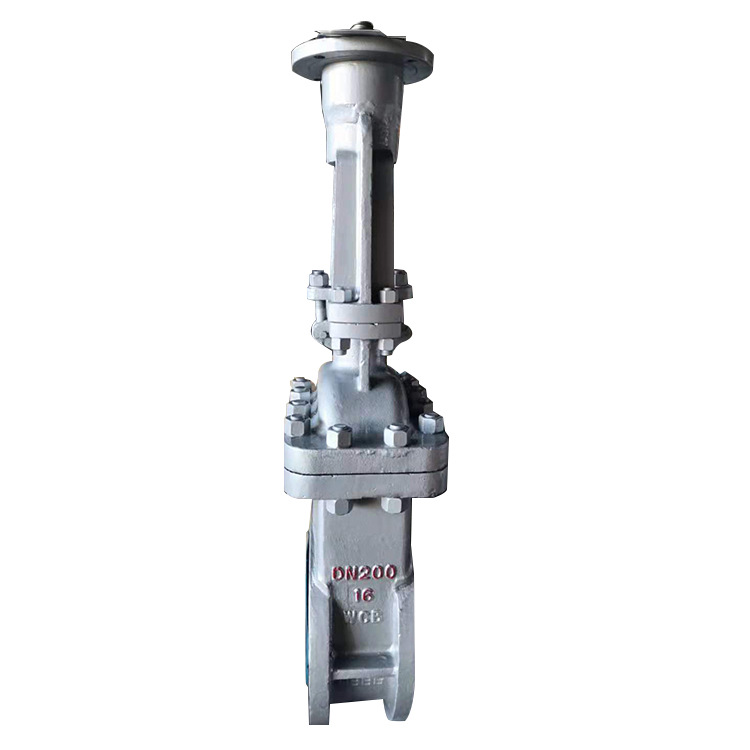

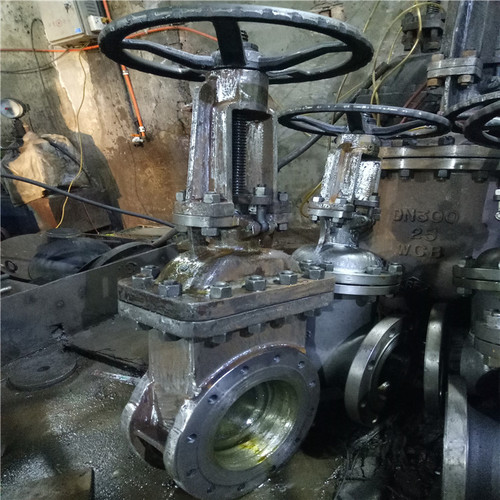

兩相流對夾式排渣閘閥結構圖片：
兩相流對夾式排渣閘閥主要零件材料：
零件名稱 | 材料 |
10C | 16C | 25 | 40 |
閥體 | WCB |
閥蓋 | WCB |
閘板 | WCB+85CrMn(堆焊) |
閥桿 | 2Cr13不銹鋼 |
閥桿螺母 | 鑄鋼青銅 |
兩相流對夾式排渣閘閥主要外形尺寸和連接尺寸：
公稱壓力 PN/MPa | 公稱通徑 DN/mm | L | D | K | d | n-d | n-M | D | H |
手動 | 電動 |
1.6 | 50 | 100 | 165 | 125 | 99 | 2-φ18 | 2-φ16 | 280 | 320 | 470 |
65 | 100 | 185 | 145 | 118 | 2-φ18 | 2-φ16 | 280 | 390 | 560 |
80 | 110 | 200 | 160 | 132 | 4-φ18 | 4-φ16 | 280 | 478 | 660 |
100 | 120 | 220 | 180 | 156 | 4-φ18 | 4-φ16 | 320 | 549 | 730 |
125 | 130 | 250 | 210 | 184 | 4-φ20 | 4-φ16 | 320 | 798 | 925 |
150 | 140 | 280 | 240 | 211 | 4-φ22 | 4-φ20 | 320 | 849 | 1200 |
200 | 150 | 340 | 295 | 266 | 6-φ26 | 6-φ24 | 36O | 890 | 1280 |
250 | 150 | 405 | 355 | 319 | 6-φ26 | 6-φ24 | 360 | 950 | 1390 |
300 | 160 | 460 | 410 | 37O | 6-φ26 | B-φ24 | 400 | 1000 | 1500 |
350 | 180 | 520 | 470 | 429 | 8-φ26 | 8-φ24 | 400 | 1110 | 1450 |
400 | 210 | 580 | 525 | 480 | 8-φ30 | 8-φ27 | 450 | 1190 | 1650 |
450 | 230 | 640 | 585 | 548 | 10-φ30 | 1O-φ27 | 560 | 1260 | 1800 |
500 | 240 | 715 | 650 | 609 | 1O-φ33 | 10-φ30 | 560 | 1330 | 1900 |
2.5 | 50 | 100 | 165 | 125 | 99 | 2-φ18 | 2-φ16 | 280 | 320 |
|
65 | 100 | 185 | 145 | 118 | 2-φ18 | 2-φ16 | 280 | 390 |
|
80 | 11O | 200 | 160 | 132 | 4-φ18 | 4-φ16 | 280 | 478 |
|
100 | 120 | 235 | 190 | 156 | 4-φ18 | 4-φ16 | 320 | 549 |
|
125 | 130 | 270 | 220 | 184 | 4-φ20 | 4-φ16 | 320 | 798 |
|
150 | 140 | 300 | 250 | 211 | 4-φ22 | 4-φ20 | 320 | 840 |
|
200 | 150 | 360 | 310 | 274 | 6-φ26 | 6-φ24 | 360 | 890 |
|
250 | 150 | 425 | 370 | 330 | 6-φ26 | 6-φ24 | 360 | 950 |
|
300 | 160 | 485 | 430 | 389 | 8-φ30 | 8-φ27 | 400 | 1000 |
|
350 | 180 | 555 | 490 | 448 | B-φ33 | B-φ30 | 400 | 1190 |
|
400 | 210 | 620 | 550 | 503 | 8-φ36 | 8-φ33 | 450 | 1250 |
|
450 | 230 | 670 | 600 | 548 | 10-φ36 | 10-φ33 | 560 | 1330 |
|
500 | 240 | 730 | 660 | 609 | 10-φ36 | 10-φ33 | 560 | 1430 |
|
40 | 50 | 100 | 165 | 125 | 99 | 2-φ16 | 2-φ16 | 280 | 320 |
|
65 | 100 | 185 | 145 | 118 | 2-φ16 | 2-φ16 | 280 | 390 |
|
80 | 110 | 200 | 180 | 132 | 4-φ16 | 4-φ16 | 280 | 478 |
|
100 | 120 | 235 | 190 | 156 | 4-φ20 | 4-φ20 | 320 | 549 |
|
125 | 140 | 270 | 220 | 184 | 4-φ24 | 4-φ24 | 320 | 798 |
|
150 | 140 | 300 | 250 | 211 | 4-φ24 | 4-φ24 | 360 | 849 |
|
200 | 140 | 375 | 320 | 284 | 6-φ30 | 6-φ27 | 360 | 950 |
|
250 | 160 | 450 | 385 | 345 | 6-φ33 | 6-φ30 | 400 | 1000 |
|
300 | 180 | 515 | 450 | 409 | 8-φ33 | 8-φ30 | 400 | 1000 |
|
350 | 200 | 580 | 510 | 465 | 8-φ36 | 8-φ33 | 560 | 1190 |
|
400 | 240 | 660 | 585 | 535 | 8-φ36 | 8-φ33 | 560 | 1260 |
|
450 | 260 | 685 | 670 | 560 | 10-φ36 | 10-φ36 | 720 | 1310 |
|
500 | 280 | 755 | 670 | 615 | 10-φ39 | 10-φ39 | 720 | 1330 |
