結構特點：

　　1閥板、閥座均采用增韌工程陶瓷制造，耐沖刷、耐磨損性能優良；

　　2兩閘板之間設置有彈簧，以彈簧雙向柔性預緊壓力來實現自緊式密封，具有低壓雙向密封，啟閉過程無卡塞及積灰現象的性能；

　　3閥門啟閉過程中，閥板子旋轉與閥座均勻磨合，密封性能持久耐用；

　　4處于干粉介質中的密封面在頻繁啟閉過程中磨損均勻，關閉密封性能好，使用壽命長；

　　5閥體對通道采用偏心設計，在閥板開啟排泄物料時會產生物料渦流，物料渦流會清掃閥體內腔的卡塞物料，另設計有吹灰口，以便于通過外接氣源來輔助清除閥門內的積灰及檢修閥門時使用。

工作原理：

　 　陶瓷平行雙閘板閘閥的工作原理：借助氣缸或手輪提供的外動力，閥桿帶動閥板上下移動實現閥門的啟閉，閥門啟閉過程中依靠雙閘板之間設置彈簧的預緊力是閥 板和閥座緊密接觸，實現密封。其中，氣動陶瓷雙閘板閥的工作原理為：當氣源從上進氣口通入時，閥桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時 話，閥桿帶動閥板向上運動，閥門開啟。閥板與閥座之間加載彈簧，彈簧彈力始終使閥板壓向閥座確保閥門的密封性，又容許閥板在垂直上下方向移動，這有助于補 償閥門零件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防止顆粒介質進入兩密封面之間。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光 作用，而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔。

性能特點：

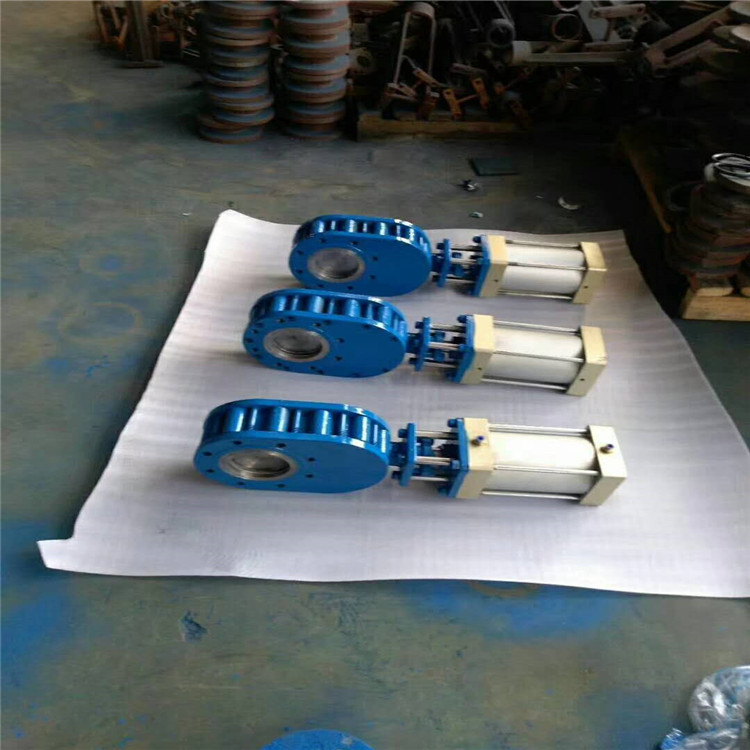

氣動：

　　1.氣動陶瓷雙閘板閥多用于活力發電廠氣力自動化除灰系統。

　　2.適用于啟閉頻率高，自動化程序嚴謹?shù)拈y位，例如干灰創泵的進出料口和氣力平衡的進出口。

　　3. 可以按用戶的要求可接受以下的控制方式：

　　a）就地手控氣動

　　手控氣動裝置利用壓縮空氣的動能操作手控閥直接實現閥門的就地手控啟閉；

　　b）集控系統

　　閥門自帶的控制裝置可接受集控系統提供的220V電壓的控制信號實現遠程控制；

　　c）PLC或DCS系統

　　閥門可接受PLC或DCS系統4-20mA電流信號實現自動控制。

手動：

　　1.主要適用于火力發電企業的粉煤灰氣力輸送系統中，做倉泵出料閥、平衡閥、排氣閥、排堵閥，也可用作管路切換閥和灰?guī)煨痘议y。

　　2.具有密封性能好、耐磨性強、啟動負荷小、卡灰及積灰現象少、使用壽命長的特點。

　　3.在電力行業氣力輸送系統，陶瓷雙閘板閥徹底解決了兩相流動，流態化和非流態化粉粒物料輸送過程中閥門啟、閉不到位，密封易失效，運行壽命短等技術難題，實現了長壽命、免維護的穩定運行，耐磨性優于硬質合金等耐磨金屬材料。

技術規范：

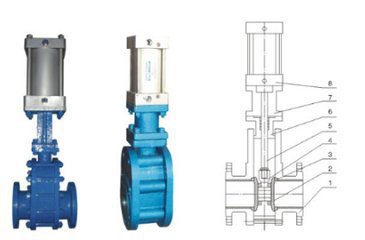

主要外型和連接尺寸：
