產品名稱
|

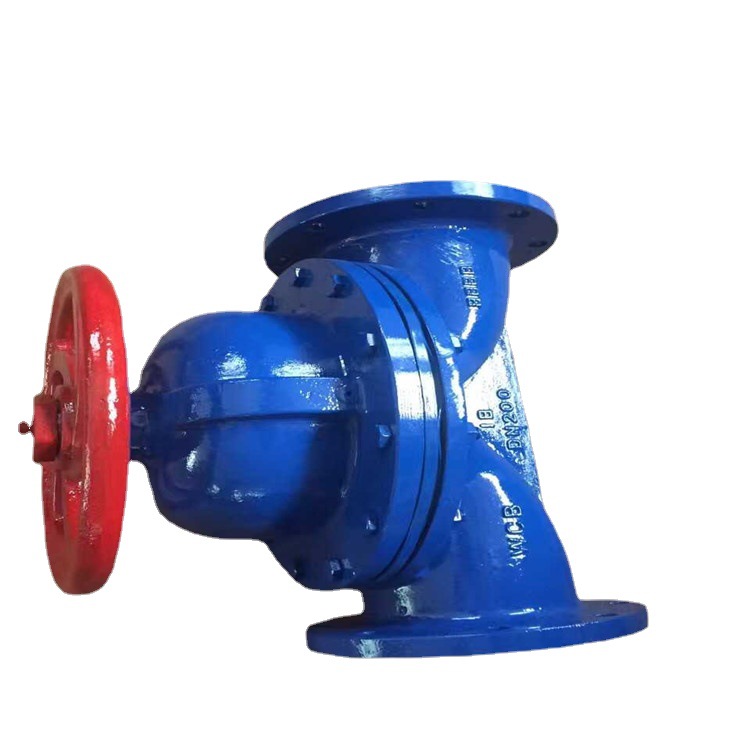

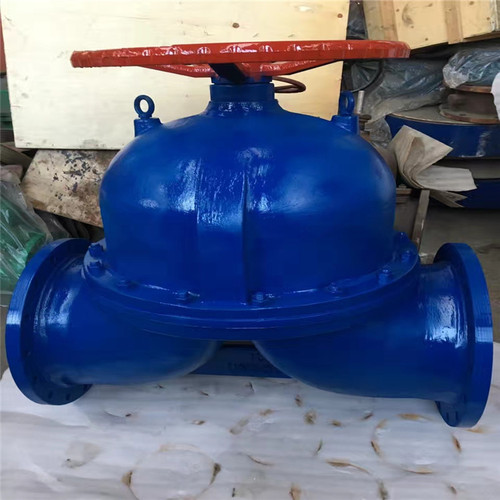

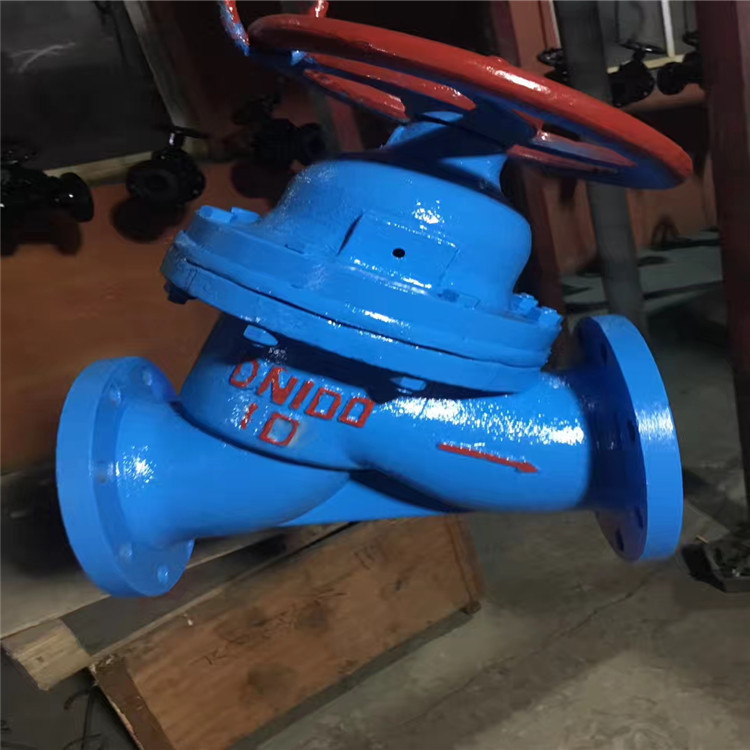

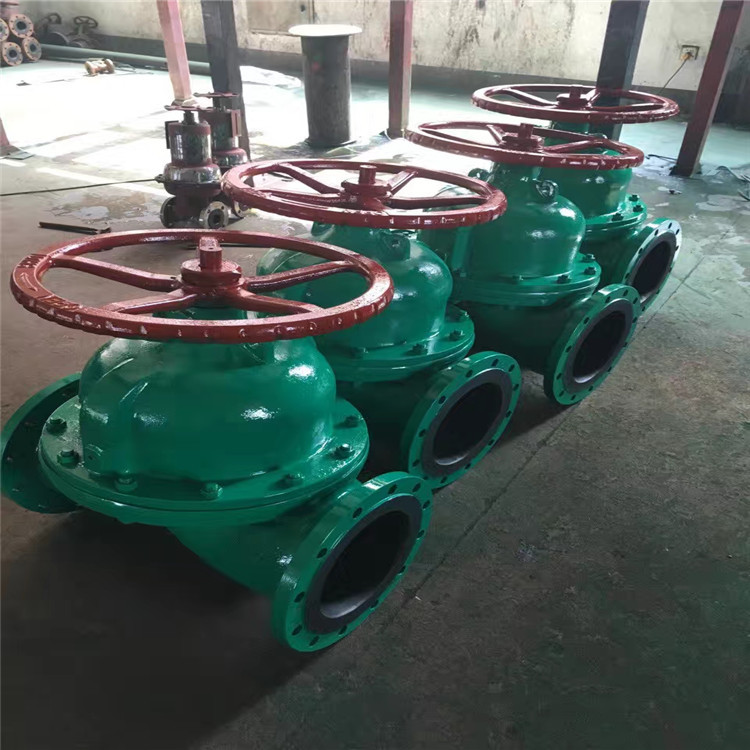

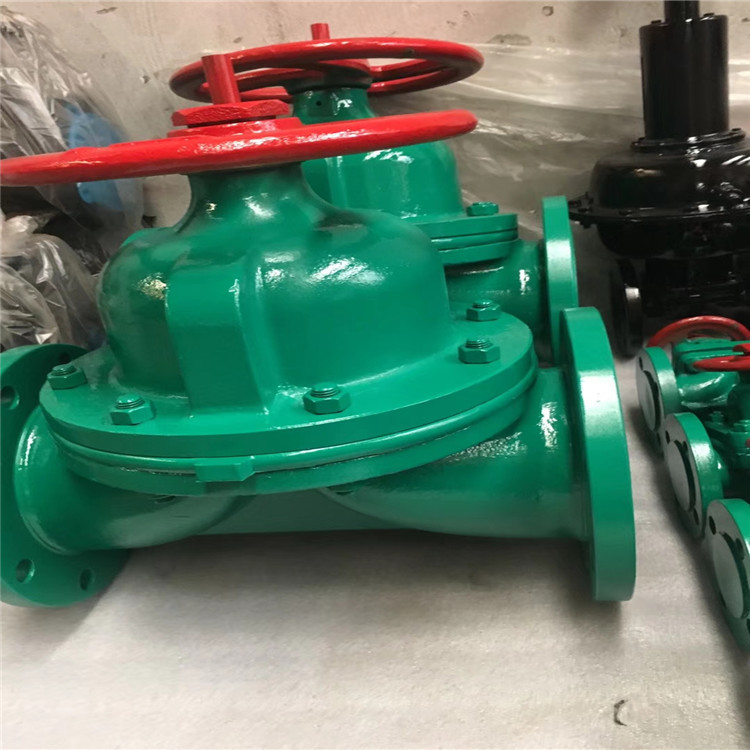

直流式襯膠、襯氟隔膜閥
|
產品型號
|
G45J、G45F46
|
公稱通徑
|
DN25-300
|
壓力范圍
|
0.6-1.6MPa
|
閥體材質
|
鑄鐵、鑄鋼、不銹鋼
|
產品概述：
G45J直流式襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
制造標準：
設計與制造：GB12239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78
性能規范：
型號 | 公稱壓力PNMPa | 試驗壓力PsMPa | 適用介質 | 工作溫度℃ |
殼體試驗 | 密封試驗 |
G45J-6 | 0.6 | 0.9 | 0.66 | 一般腐蝕性流體 | ≤85 |
產品用途：
本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃按照襯里和隔膜材料
零部件材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵

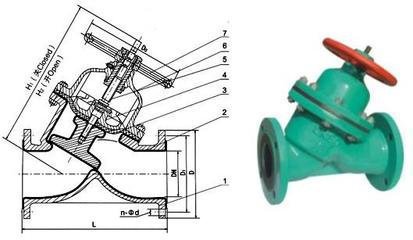

主要尺寸及重量：
DN | 公稱壓力 | 工作壓力 | L | D | D1 | n-φd | F | H1 | H2 | D0 | 質量 |
25 | 0.6MPa | 0.6MPa | 145 | 115 | 85 | 4-14 | 2 | 178 | 190 | 120 | - |
32 | 160 | 140 | 100 | 4-18 | 2 | 196 | 217 | 140 | - |
40 | 180 | 150 | 110 | 4-18 | 3 | 196 | 217 | 140 | 14 |
50 | 210 | 165 | 125 | 4-18 | 3 | 219 | 240 | 200 | 20 |
65 | 250 | 185 | 145 | 4-18 | 3 | 264 | 272 | 200 | 29 |
80 | 300 | 200 | 160 | 4-18 | 3 | 285 | 315 | 280 | 42 |
100 | 350 | 220 | 180 | 8-18 | 3 | 352 | 383 | 320 | 61 |
125 | 400 | 250 | 210 | 8-18 | 3 | 470 | 515 | 320 | 79．5 |
150 | 0.4MPa | 460 | 285 | 240 | 8-22 | 3 | 508 | 554 | 400 | 150 |
200 | 570 | 340 | 295 | 8-22 | 4 | 602 | 660 | 500 | 236．5 |
250 | 680 | 395 | 350 | 12-22 | 4 | 708 | 786 | 500 | - |
300 | 790 | 445 | 400 | 12-22 | 4 | | | | |
