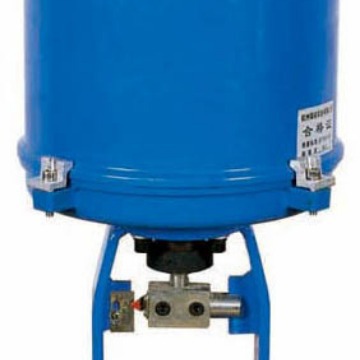

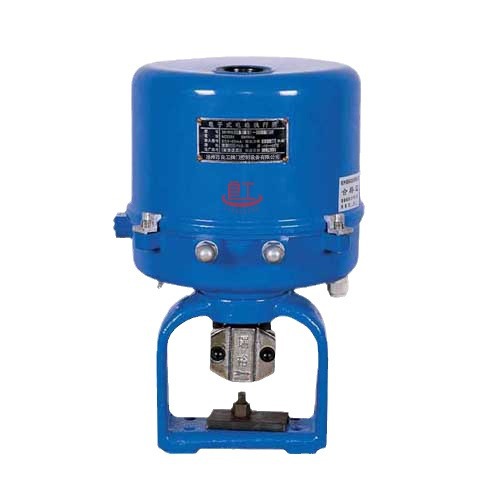

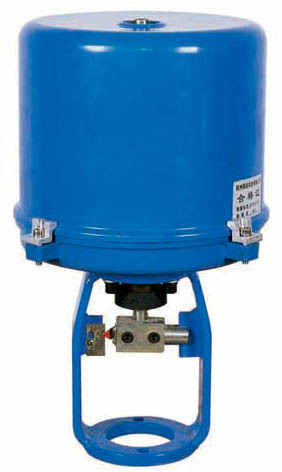

381RXC電子式電動執行器是以220V.AC為驅動電源，接受計算機、調節器或操作器的4～20mA.DC或1～5V.DC輸入信號來工作的全電子式電動執行機構。電子控制單元采用集成電路制做，稱為控制模塊，本身具有伺放功能?？刂颇K部分接受的輸入信號和開度檢測部分的開度信號相比較并放大，向消除其差值的方向驅動和控制電機。電機的旋轉通過驅動皮帶輪，同步皮帶傳給被動皮帶輪，使旋轉套轉動。輸出軸帶有防止轉動的止轉銷，因此螺旋套的轉動帶輸出軸上下方向運動。用開度檢測部件進行檢測，通過齒條齒輪傳動傳給精密電位器。精密電位器的動作變換為電信號，作為開度信號反饋給控制模塊部分，其結果使得來自計算機調節器或操作器的信號和開度信號之間的偏差被減小。當偏差消除時控制部分令電機停止在該位置上。由于精密電位器采用帶復位彈簧的導電塑料方式的無隙接觸，所以，齒條齒輪及正齒輪的齒隙被抵消，可隨時檢測出準確位置，而且精密電位器壽命要比饒線式電位器長幾十倍，保證了工作可靠性。

使用注意事項

      為避免電源線的干擾，信號線需采用屏蔽電纜，并與電源線屏蔽；電源配線要有足夠的容量以滿足執行器額定電流及起動電流的要求；安裝地線、連接電源及信號線時，應先切斷電源以防觸電；連接電源的接線端子，爬電距離及電氣間隙應大于8 mm；定期檢查密封圈的老化問題，及時更換；維修時需斷開電源后再開蓋，嚴防短路。

訂購注意事項：

3601R系列角行程電子式電動執行器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海蝶靈3601R系列角行程電子式電動執行器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。

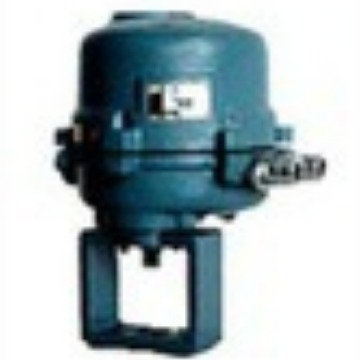

角行程3810R、3610R、3410R系列
