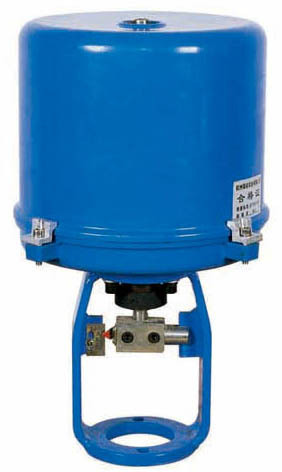

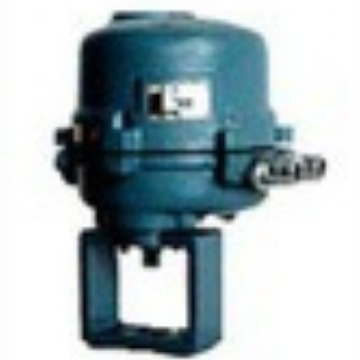

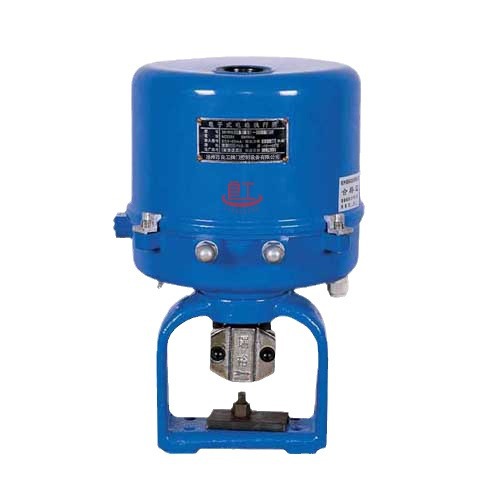

電子式電動執行機構381RSD-100 381RSD-150 381RSD-200.381電子式電動執行器概括：3810L(3610L)型系列直行程全電子式電動執行器，是以AC220單相交流電源作為驅動電源，直接接受來自DCS、PLC系統或調節儀表操作器的DC4～20mA、DC0～
特點產品：1、執行器設計有伺服系統(無需另配伺服放大器)，只需接入DC4～20mA(或DC1～5V)信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2、執行器的關鍵部件—控制器，采用先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4、具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5、用狀態選擇開關可以設定斷信號時，(閥芯處于全開，全閉或自鎖狀態)。
6、用狀態選擇開關可以設定(正、反動作)。
7、用狀態選擇開關可以設定輸入信號為(DC4～20mA或DC1～5V)。
8、調整工作零點(始點)和行程(終點)簡單易行。
9、當突然斷電時，能確保閥芯自鎖。
10、采用同步皮帶傳動，有效降低了噪音。
11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。
技術參數：
電源電壓 | AC220±10%，50HZ。 |
耗電功率(額定負載時) | 規格A型執行器 50VA；規格B型執行器 150VA；規格C型執行器 220VA |
輸入信號 | DC4～20mA或 |
輸出信號 | DC4～20mA(負載電阻500Ω以下)或DC1～5V |
控制精度 | 基本誤差：±1% ；回差≤1% ；死區≤1% |
工作行程調整范圍 | “零點”±25%；“行程”20%～100% |
防護等級 | IP55 |
隔爆等級 | Exd II BT4 |
過載保護 | 規格A、B型執行器可任選，規格C型系列執行器必配
|
