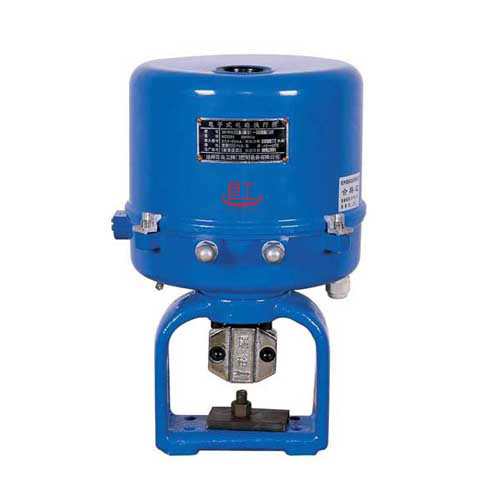

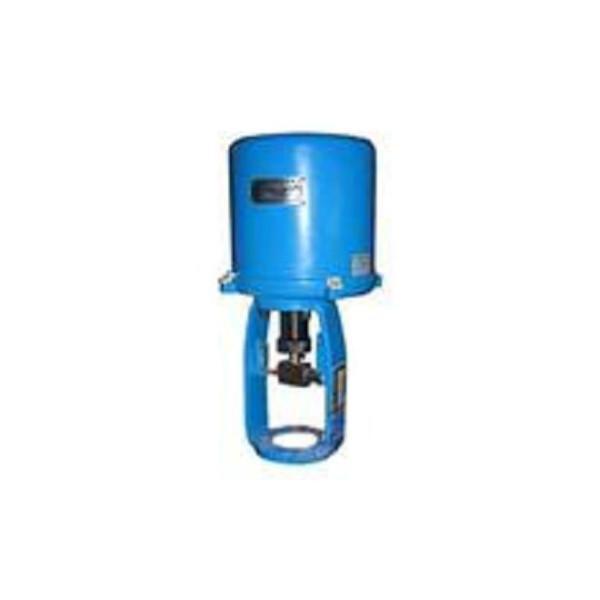

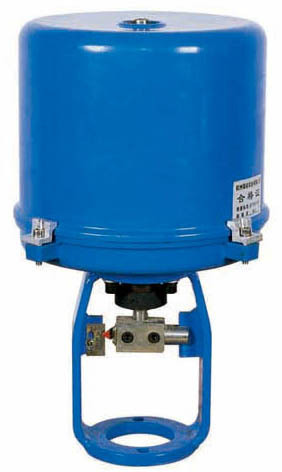

3810L/3610L/3410L直行程電動執行機構，是以AC220單相交流電為電源，接受來自DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用的混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點，可與各種直行程調節機構組合成高性能、高可靠性的電動調節閥。因此被廣泛用于冶金、發電、石化、造紙、輕工及環保等工業部
一、結構特點和應用范圍
3810,3610系列電子式電動執行器，是以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來運轉的全電子式執行機構，機內有伺服系統，無需另配伺服放大器，關鍵部件“控制器”采用*的混合集成電路，并用樹脂澆鑄固化，經老化處理，可靠性高，防潮，防震。用電位器調整零點、行程、靈敏度，方便易行；用功能開關任意選擇正、反動作、選擇斷信號的三種狀態。同時，執行器具有過載保護、溫度保護及壓縮彈簧保證閥門的關嚴等三種保護功能。是一種具有高可靠性的產品，可與各種直行程和角行程調節閥門組成電動調節閥。3410系列電子式電動執行器是以220V交流單相電源為驅動電源，輸入信號采用220V交流開關，電機采用交流可逆單相齒輪減速電機，開度檢測采用精密導電塑料定位器，可與各種直行程和角行程調節閥門組成開關控制型電動執行器。二、直行程3810L、3410L、3610L系列
| 類別 | 3810L系列 | 3410L系列 | 3610L系列 | 額定輸出力N | 速度mm/s | zui大行程mm |
普通型 | 381LSA-08 | 341LSA-08 | 361LSA-08 | 800 | 4.2 | 30 |
381LSA-20 | 341LSA-20 | 361LSA-20 | 2000 | 2.1 |
381LSB-30 | 341LSB-30 | 361LSB-30 | 3000 | 3.5 | 60 |
381LSB-50 | 341LSB-50 | 361LSB-50 | 5000 | 1.7 |
381LSC-65 | 341LSC-65 | 361LSC-65 | 6500 | 3.4 | 100 |
381LSC-99 | 341LSC-99 | 361LSC-99 | 10000 | 2 |
381LSC-160 | 341LSC-160 | 361LSC-160 | 16000 | 1 |
381LSD-250 | 341LSD-250 | 361LSD-250 | 25000 | 1 |
381LSD-400 | 341LSD-400 | 361LSD-400 | 40000 | 1 |
隔爆型 | 381LXA-08 | 341LXA-08 | 361LXA-08 | 800 | 4.2 | 30 |
381LXA-20 | 341LXA-20 | 361LXA-20 | 2000 | 2.1 |
381LXB-30 | 341LXB-30 | 361LXB-30 | 3000 | 3.5 | 60 |
381LXB-50 | 341LXB-50 | 361LXB-50 | 5000 | 1.7 |
381LXC-65 | 341LXC-65 | 361LXC-65 | 6500 | 3.4 | 100 |
381LXC-99 | 341LXC-99 | 361LXC-99 | 10000 | 2 |
381LXC-160 | 341LXC-160 | 361LXC-160 | 16000 | 1 |
381LXD-250 | 341LXD-250 | 361LXD-250 | 25000 | 1 |
381LXD-400 | 341LXD-400 | 361LXD-400 | 40000 | 1 |
