產品名稱
|

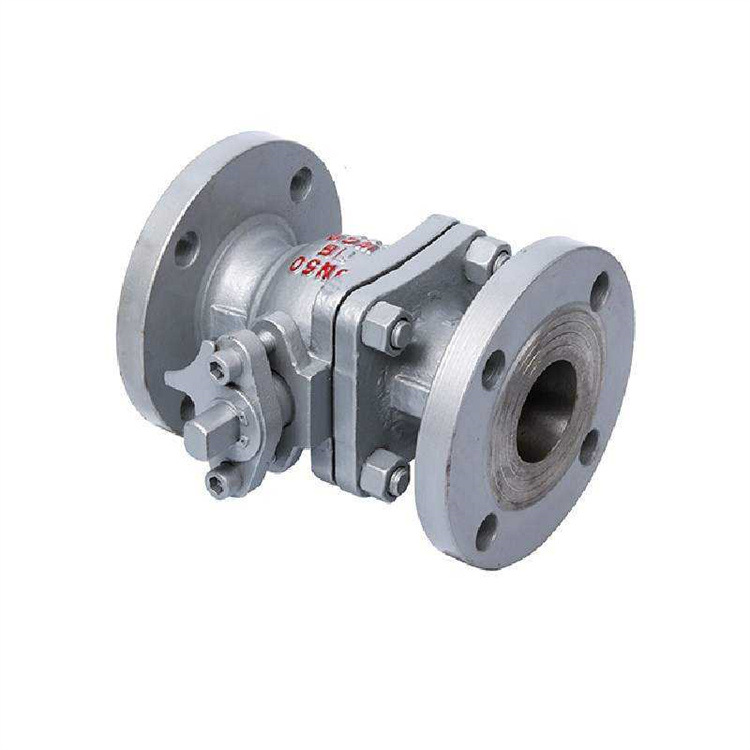

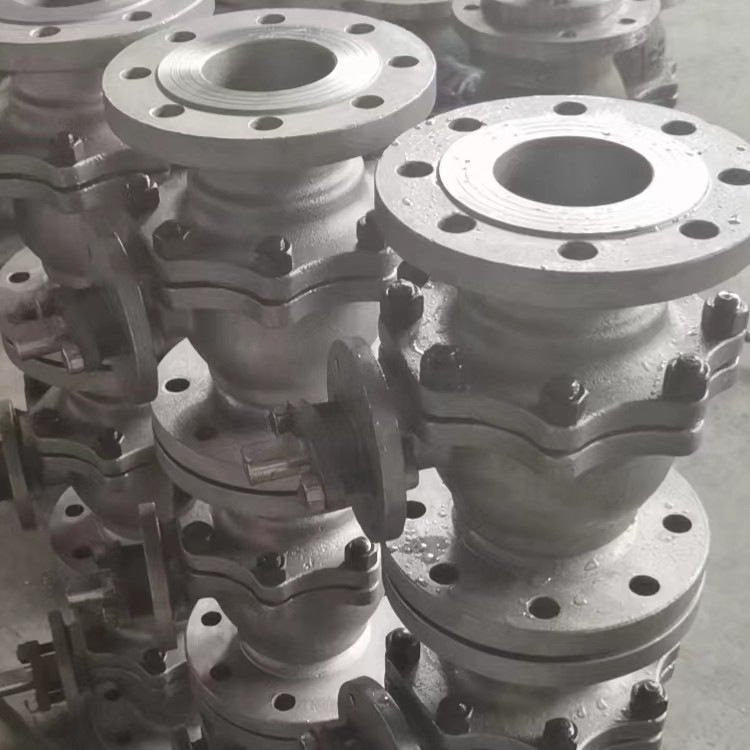

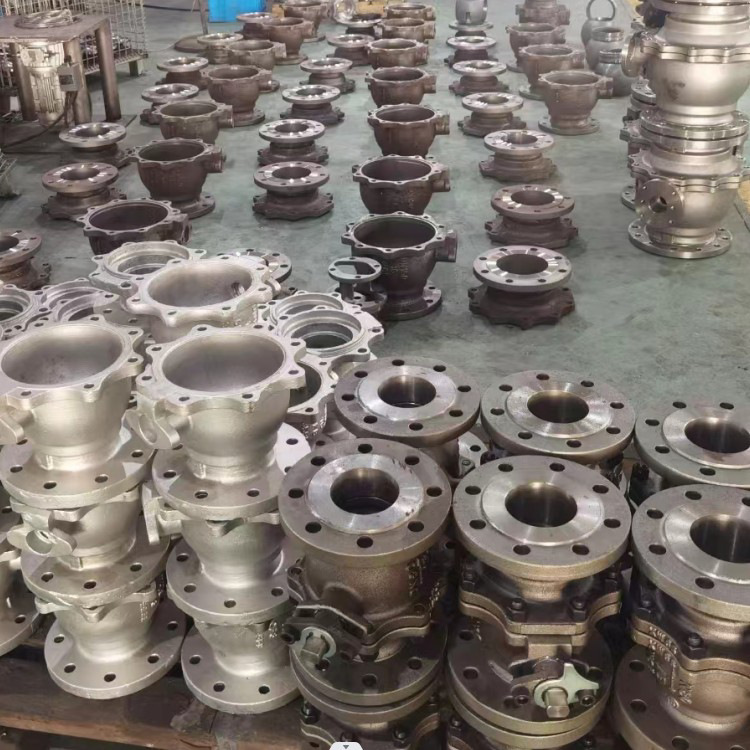

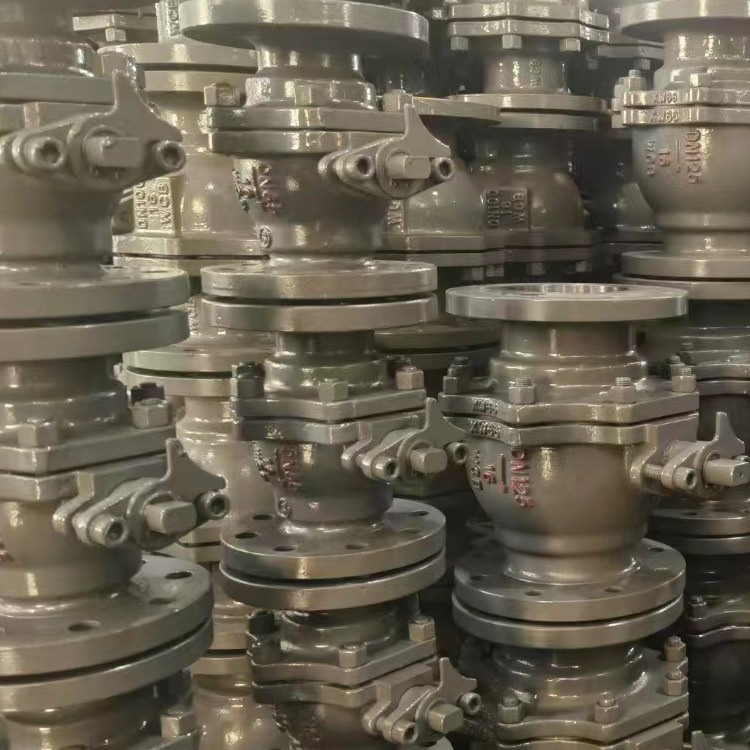

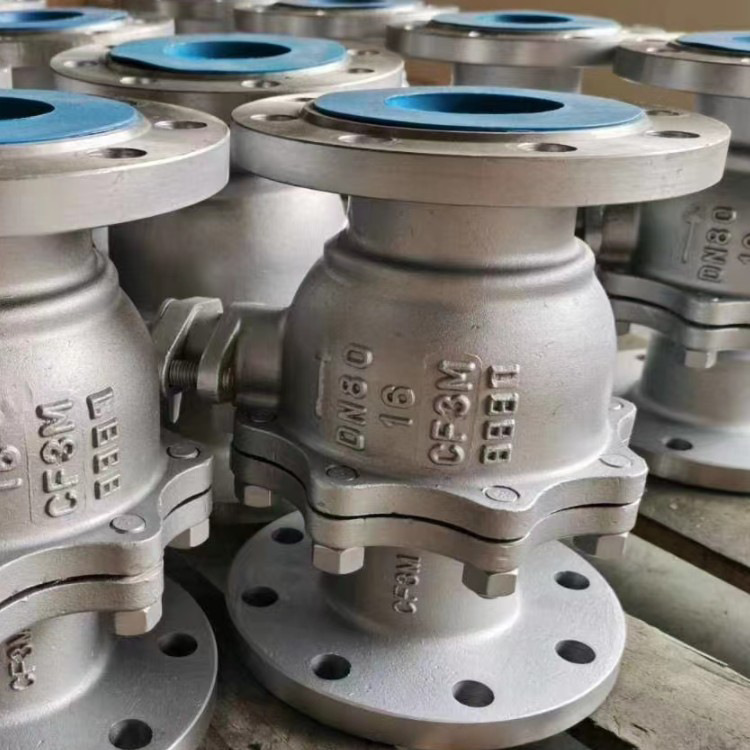

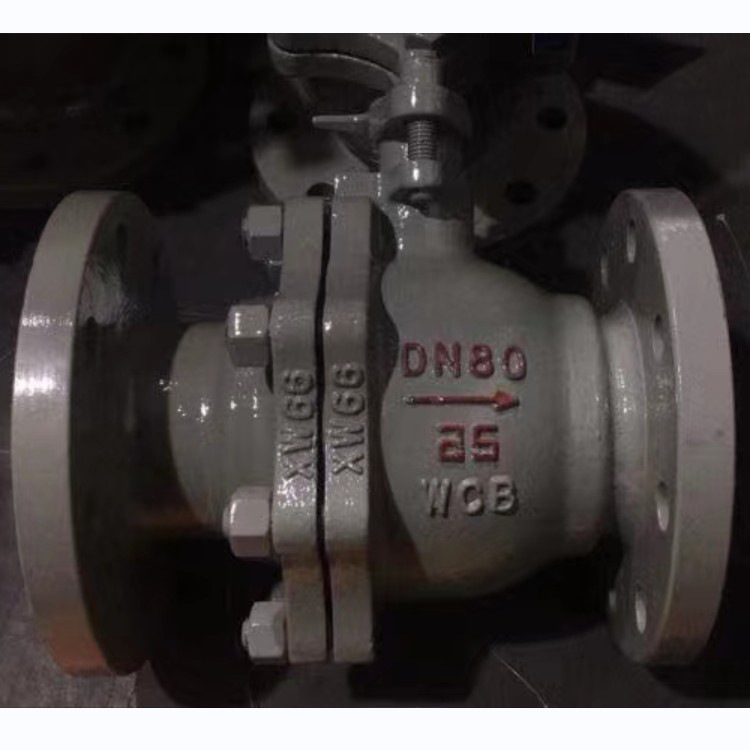

法蘭球閥
|
產品型號
|
Q41F、Q41H、Q41Y
|
公稱通徑
|
DN15-250
|
壓力范圍
|
1.0-6.4MPa
|
閥體材質
|
碳鋼、不銹鋼304、316、316L
|
法蘭球閥概述：
法蘭球閥用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。
設計標準：
設計與制造按GB/T12237結構長度按GB/T12221法蘭連接尺寸按JB/T79
檢驗按JB/T9092
試驗項目 | 殼體試驗 | 密封試驗 | 上密封試驗 | 氣密封試驗 |
介質 | 水 | 氣 |
單位 | MPa | MPa | MPa | MPa |
公稱壓力PN(MPa) | 1.6 | 2.4 | 1 8 | 1 8 | 0.5-0.7 |
2.5 | 3.8 | 2.8 | 2.8 |
4.0 | 6.0 | 4.4 | 4.4 |
6.4 | 9.6 | 7.0 | 7.0 |
10.0 | 15.0 | 11.0 | 11.0 |
16.0 | 24.0 | 18.0 | 18.0 |
主要零件材料：
名稱 | 材料 |
閥體 /閥蓋 | CF8 | CF3 | CF8M | CF3M | WCB | LCB | WC6 | WC9 | C5 |
球體 | CF8 | CF3 | CF8M | CF3M | WCB HCr | CF8 | CF8 | CF8 | CF8 |
閥桿 | F304 | F304L | F316 | F316L | 2C13 | F304 | F304 | F304 | F304 |
閥座 | PTFE/PPL |
填料 /墊片 | PTFE/PPL | 石墨 |
螺栓 | 不銹鋼 | 35CrMoA |
螺母 | 不銹鋼 | 45、35CrMoA |
手柄 | 鑄鋼 |

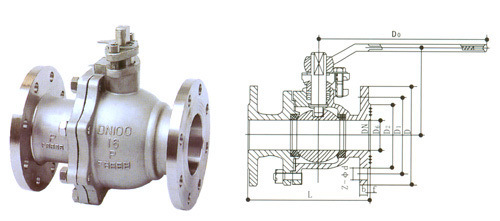

1.6MPa主要連接尺寸：
型號 | 公稱通徑 DN(mm) | 尺寸 |
L | D | D1 | D2 | b-f | z-Φd | H | W |
PN16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 65 | 115 |
20 | 140 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 75 | 130 |
25 | 150 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 85 | 150 |
32 | 165 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 95 | 190 |
40 | 180 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 105 | 230 |
50 | 200 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 115 | 240 |
65 | 220 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 145 | 280 |
80 | 250 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 160 | 310 |
100 | 280 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 185 | 330 |
125 | 320 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 215 | 600 |
150 | 360 | 280 | 240 | 210 | 24-3 | 8-中23 | 245 | 800 |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 300 | 1000 |
250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 380 | 1200 |
2.5MPa主要連接尺寸：
型號 | 公稱通徑 DN(mm) | 尺寸 |
L | D | D1 | D2 | b-f | z-Φd | H | W |
PN25 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 65 | 115 |
20 | 140 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 75 | 130 |
25 | 150 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 85 | 150 |
32 | 165 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 95 | 190 |
40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 105 | 230 |
50 | 200 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 115 | 240 |
65 | 220 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 145 | 280 |
80 | 250 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 160 | 310 |
100 | 280 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 185 | 330 |
125 | 320 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 215 | 600 |
150 | 360 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 245 | 800 |
200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 300 | 1000 |
250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 380 | 1200 |
4.0MPa主要連接尺寸：
型號 | 公稱通徑 DN(mm) | 尺寸 (mm) |
L | D | D1 | D2 | D6 | b-f | z-Φd | H | W |
PN40 | 15 | 130 | 95 | 65 | 45 | 40 | 16-2 | 4-Φ14 | 70 | 115 |
20 | 140 | 105 | 75 | 55 | 51 | 16-2 | 4-Φ14 | 80 | 130 |
25 | 150 | 115 | 85 | 65 | 58 | 16-2 | 4-Φ14 | 90 | 150 |
32 | 180 | 135 | 100 | 78 | 66 | 18-3 | 4-Φ18 | 100 | 190 |
40 | 200 | 145 | 110 | 85 | 76 | 18-3 | 4-Φ18 | 110 | 230 |
50 | 220 | 160 | 125 | 100 | 88 | 20-3 | 4-Φ18 | 120 | 240 |
65 | 250 | 180 | 145 | 120 | 110 | 22-3 | 8-Φ18 | 150 | 280 |
80 | 280 | 195 | 160 | 135 | 121 | 22-3 | 8-Φ18 | 170 | 310 |
100 | 320 | 230 | 190 | 160 | 150 | 24-3 | 8-Φ23 | 190 | 330 |
125 | 360 | 270 | 220 | 188 | 176 | 28-3 | 8-Φ25 | 220 | 600 |
150 | 400 | 300 | 250 | 218 | 204 | 30-3 | 8-Φ25 | 250 | 800 |
200 | 550 | 375 | 320 | 282 | 260 | 38-3 | 12-Φ30 | 390 | 1200 |
6.4MPa主要連接尺寸：
型號 Type | 公稱通徑 DN(mm) | 尺寸 |
L | D | D1 | D2 | D6 | b-f | z-Φd | H | W |
PN64 | 15 | 140 | 105 | 75 | 55 | 40 | 18-2 | 4-Φ14 | 75 | 115 |
20 | 160 | 125 | 90 | 68 | 51 | 20-2 | 4-Φ18 | 85 | 130 |
25 | 180 | 135 | 100 | 78 | 58 | 22-2 | 4-Φ18 | 95 | 150 |
32 | 200 | 150 | 110 | 82 | 66 | 24-2 | 4-Φ23 | 105 | 190 |
40 | 220 | 165 | 125 | 95 | 76 | 24-3 | 4-Φ23 | 120 | 230 |
50 | 250 | 175 | 135 | 105 | 88 | 26-3 | 4-Φ23 | 130 | 240 |
65 | 280 | 200 | 160 | 130 | 110 | 28-3 | 8-Φ23 | 160 | 280 |
80 | 320 | 210 | 170 | 140 | 121 | 30-3 | 8-Φ23 | 180 | 310 |
100 | 360 | 250 | 200 | 168 | 150 | 32-3 | 8-Φ25 | 200 | 330 |
125 | 381 | 295 | 240 | 202 | 176 | 36-3 | 8-Φ30 | 230 | 600 |
150 | 403 | 340 | 280 | 240 | 204 | 38-3 | 8-Φ34 | 260 | 800 |
200 | 502 | 405 | 345 | 300 | 260 | 44-3 | 12-Φ34 | 400 | 1200 |

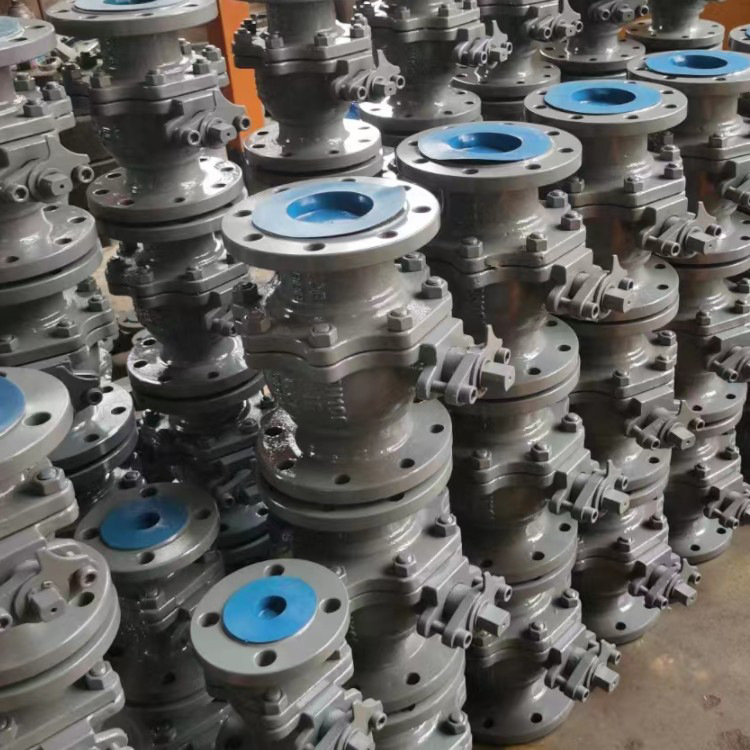

為什么要選擇我司閥門?
1、服務體系：一、支持7天無理由退換貨；二、支持30天有問題退換貨；三、質保一年；
四、價格合理：高效率的成本控制，減少開支，讓利于客戶；五、交貨快捷：充足的庫存，便捷的物流，嚴格按照合同期交貨。
2、質量體系：在閥門行業技術含量并不是很高的情況下，選材跟檢驗是保證質量的重中之重，故我司從以下兩方面進行把關：
一、我公司在采購物料時，對各供應商對品質嚴格要求把控，按照國標要求進行檢驗并記錄質檢報告，多設采購質檢部來保證產品質量。二、按照先進的檢驗理念和檢驗工藝、經多次檢驗無問題才準許出廠。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
永嘉老車工閥門廠（屬上海鐘山泵閥有限公司全資子公司）坐落于溫州市永嘉縣甌北工業區，是一家專業的閥門生產廠家。公司為了更好的滿足、服務于各新老客戶，主要專門生產電動類、氣動類、渦輪及手動類的高中低壓閥門等。公司以“專注閥門，用心服務”為核心價值，一切以用戶需求為中心，希望通過專業水平和不懈努力，提供各領域所需求的閥門，專門為各公司解決閥門問題。
多年來，永嘉老車工閥門廠一直秉承以客戶需求為核心，在專注閥門市場開拓的同時，為超過一百家公司提供閥門的服務；優質、用心的服務贏得了眾多公司的信賴和好評。公司不僅僅提供專業的閥門優質服務，同時還建立了完善的售后服務體系，為各公司在遇到的閥門問題和困難提供指導幫助。我們相信，通過我們的不斷努力和追求，一定能夠?qū)崿F(xiàn)與各公司的互利共贏模式。
