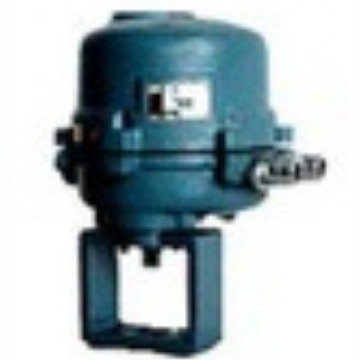

341RXD系列防爆型角行程電子式電動執行機構概述
341RXD系列防爆型角行程電子式電動執行機構，是以AC220V單相交流電源作為驅動電源，控制信號采用正，反切換接點信號。防爆形式為EXdIIBT4
|
參數名稱
|
3810系列
|
3410系列
|
控制機構
|
輸入信號
|
4～20mADC或1～5VDC
|
220VAC開關信號
|
開度信號
|
4～20mADC（負荷電阻500Ω以下）
|
反饋4～20mADC或0～1.0KΩ
|
死區
|
0.8～1.0%可調到0.4%
|
|
零點調整
|
25%
|
|
量程調整
|
20～*
|
|
基本誤差、回差
|
1.0%
|
|
控制限位、開關
|
開側、閉側
|
開側、閉側
|
開度檢測
|
精密導電塑料電位器
|
精密導電塑料電位器
|
動力
|
電源
|
AC220±10% 50Hz （AC380V）
|
AC220±10% 50Hz
|
驅動電機
|
AC可逆單相齒輪減速電機
|
AC可逆單相齒輪減速電機
|
耗電功率
|
A型
|
50 VA
|
50 VA
|
B型
|
150 VA
|
150 VA
|
C型
|
220 VA
|
220 VA
|
D型
|
350VA
|
350VA
|
附屬機構
|
過載保護單元
|
A、B型任選，C、D型*
|
|
力矩開關
|
角行程可以安裝（選擇件）
|
角行程可以安裝（選擇件）
|
空間加熱器
|
選擇件，但防爆型不裝
|
選擇件，但防爆型不裝
|
手動機構
|
便攜式手動曲柄
|
便攜式手動曲柄
|
安裝條件
|
環境溫度
|
普通型無加熱器-10℃～＋60℃
|
普通型無加熱器-10℃～＋60℃
|
普通型有加熱器-35℃～＋60℃
|
普通型有加熱器-35℃～＋60℃
|
防爆型-10℃～＋60℃
|
防爆型-10℃～＋60℃
|
允許振動
|
1.5G以下
|
1.5G以下
|
相對濕度
|
普通型95%以下,防爆型45～85%
|
普通型95%以下,防爆型45～85%
|
環境氣體
|
無腐蝕性氣體
|
無腐蝕性氣體
|
接線口
|
普通A、B、C型2-PF1/2
|
普通A、B、C型2-PF1/2
|
普通D型和防爆型2-PF3/4
|
普通D型和防爆型2-PF3/4
|
配線口
|
信號線屏蔽并與電源線隔離
|
|
保護等級
|
IP55
|
IP55
|
防爆等級
|
EXd II BT4
|
EXd II BT4
|
