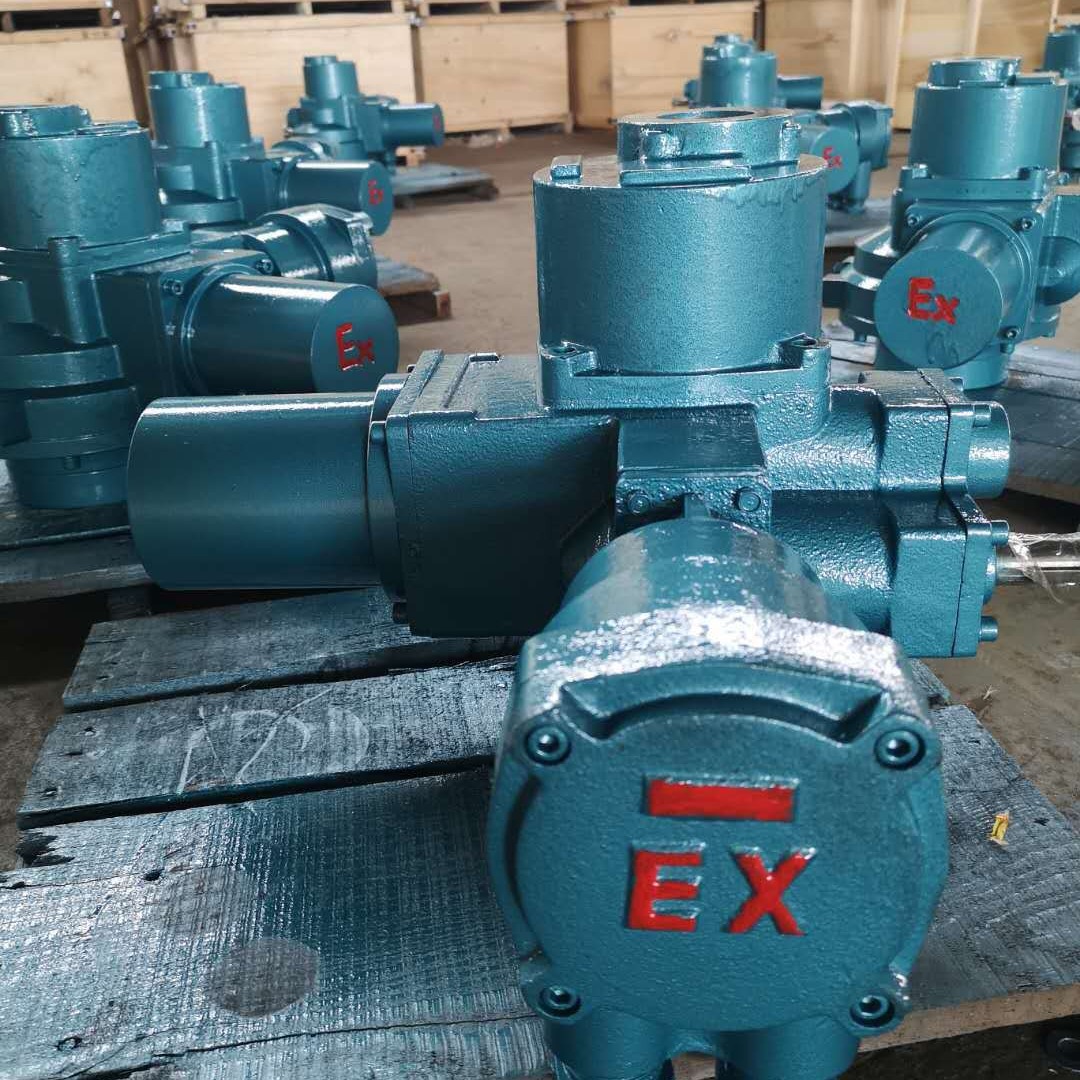

整體隔爆型電動執行機構ZB20-18/40Z、ZB30-18/40Z

型號示例：

1.Z30I—18/50W表示輸入轉矩300N.m（30Kgf.m），電站型接口，輸出轉速18r/min（18轉/分），**轉圈數50，戶外型。

2.Z45T—24/120B表示轉矩450N.m（45kgf.m），推力型接口，輸出轉速24r/min（24轉/分），**轉圈數120，隔爆型。

3.Z120—24/80TZ：表示輸出轉矩1200N.m（120Kgf.m），輸出轉速24r/min，**轉圈數80圈，整體調節型。

   ZB10-18/40Z、ZB20-18/40Z、ZB30-18/40Z、 ZC45-18/40Z、ZC60-18/40Z、ZC90-18/40Z、ZC120-18/40Z、ZC180-18/40Z、ZC250-18/40Z、ZC350-18/40Z、ZC500-18/40Z

DZZ電動裝置結構

電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手—電動切換機構、手輪及電氣部分組成。其傳動原理如圖所示。

注意：隔爆型電氣部分增加了隔爆面結構，并采用隔爆型接線盒和YBDF隔爆型閥門用電動機。安裝、調試和維護時，不可損傷隔爆面；不得在爆炸環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保證隔爆性能！

三、DZZ電動裝置工作環境和主要技術參數

3.1 電源：常規，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

單相220V、110V（50Hz 、60Hz）

3.2 工作環境：

3.2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。

3.2.2 相對濕度：≤95%（25℃時）。

3.2.3防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。

3.2.4防護等級：IP55 （特殊訂貨IP65、IP67）。

3.3 工作制：短時10分鐘 （特殊訂貨30分鐘）。
