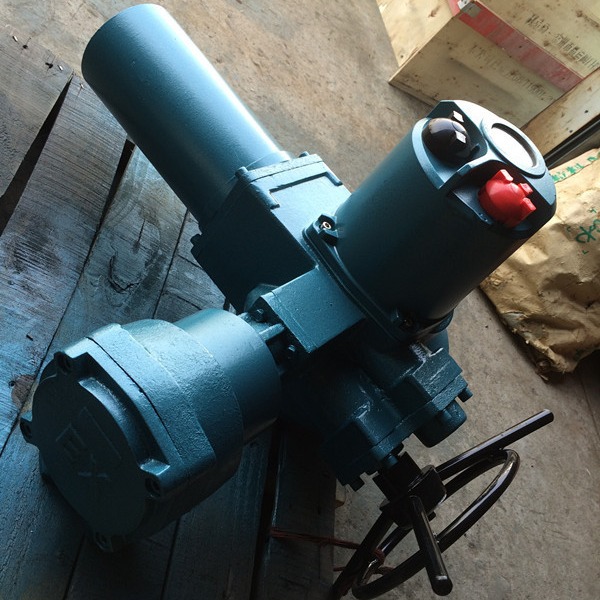

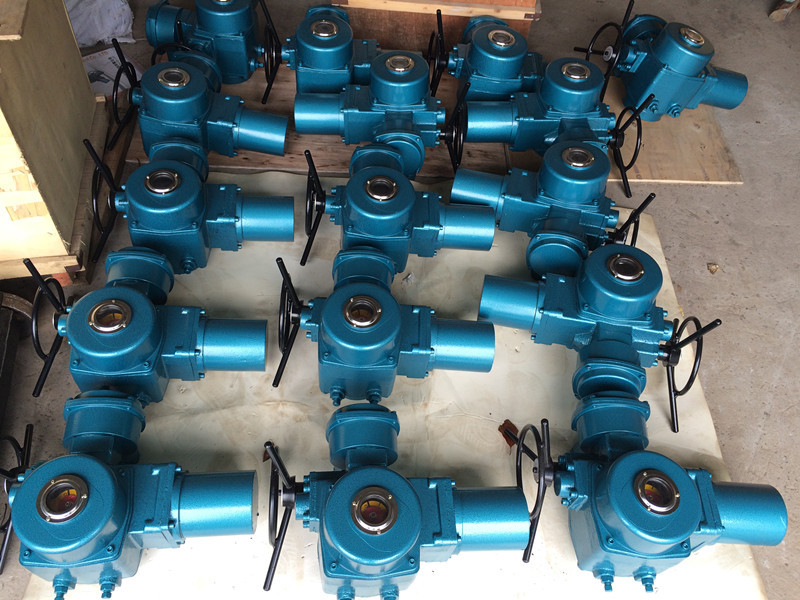

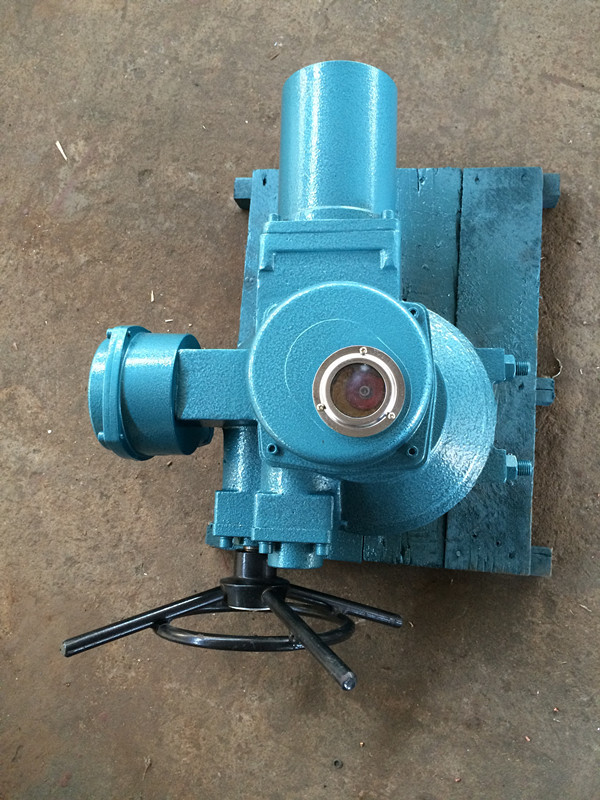

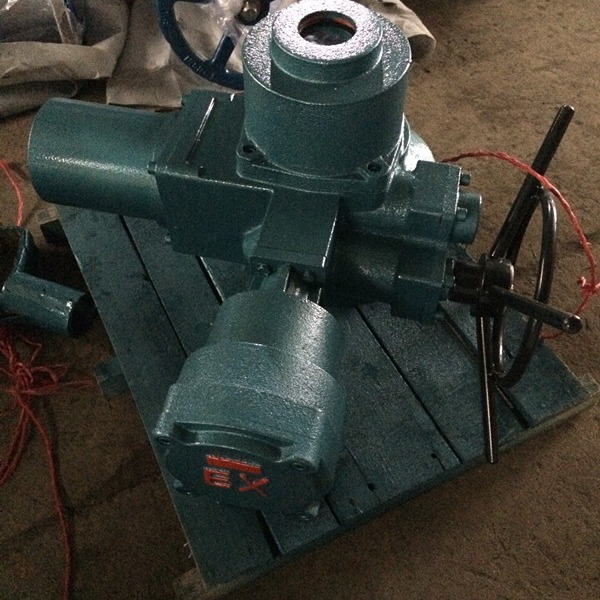

華通牌防爆電動閥門QB120-1W DQW120-1B隔爆型電動閥門

    電動頭Q型部分回轉電動執行器是適用于蝶閥、球閥、旋塞閥和風門擋板等做90o回轉的閥門。Q為一體式，DQ為疊加式（Z型電裝加二級減速器）。用于控制閥門的開啟、關閉或調節，可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油化工、食品、紡織、織紙、制藥、水廠和污水處理等部門

型號表示方法　　Q10-1W

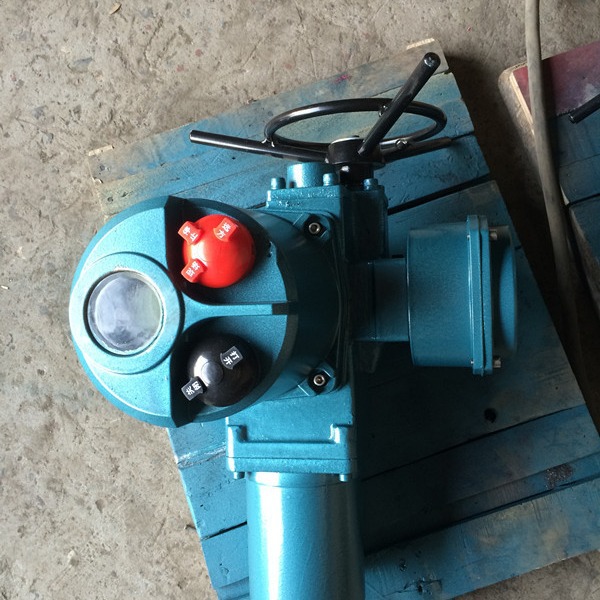

　　A表示帶現場按鈕；F表示帶4-20mA信號輸出

　　W ：表示普通戶外型； Z：表示整體型；T：表示整體調節型

　　防護類型：B表示隔爆型；無代號為戶外型

　　輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉/分）

　　額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位N.M

　　產品型式：Q或DQ表示部分回轉電動裝置。Q為一體結構DQ為疊加結構。

型號示例：1、DQW10-1EB 表示部分回轉電動裝置，輸出轉矩10kgf?m（100 N?m），輸出轉速1 r/min，隔爆型。2、DDQW1200-0.44EBT疊加結構,輸出轉矩12000N.m，輸出轉速：0.44 r/min,防爆一體化智能型。3.工作環境和主要技術參數3.1電源：常規，三相380V（50Hz）特殊，三相660V、415V（50Hz、60Hz）；單相220V、110V（50Hz、60Hz）3.2工作環境3.2.1環境溫度：-20~+60℃ （特殊訂貨 -40~+80℃）3.2.2相對濕度：≤95%（25℃時）3.2.3防護類型3.2.3.1戶外型：用于無易燃、易爆和無腐蝕性介質的場所；3.2.3.2隔爆型：有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）3.2.4防護等級：IP55（特殊訂貨IP65、IP67）3.2.5工作制：短時10分鐘機構：Q型電動裝置由專用電機、減速機構、行程控制機構、力矩控制機構、開度指示機構、手輪、機械限位和電氣部分等組成。

主要產品型號有：Q10-1W Q20-1W Q30-1W Q40-1W Q60-1W Q90-1W Q120-1W Q200-0.5W Q250-0.5W Q300-0.5W Q400-0.5W Q500-0.5W等
