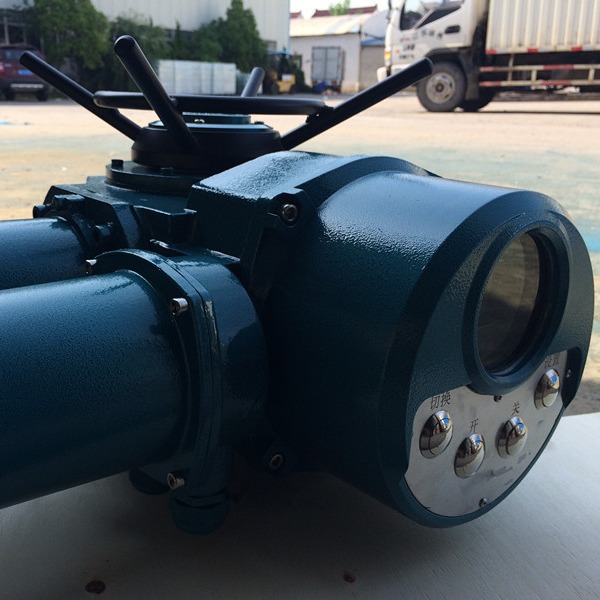

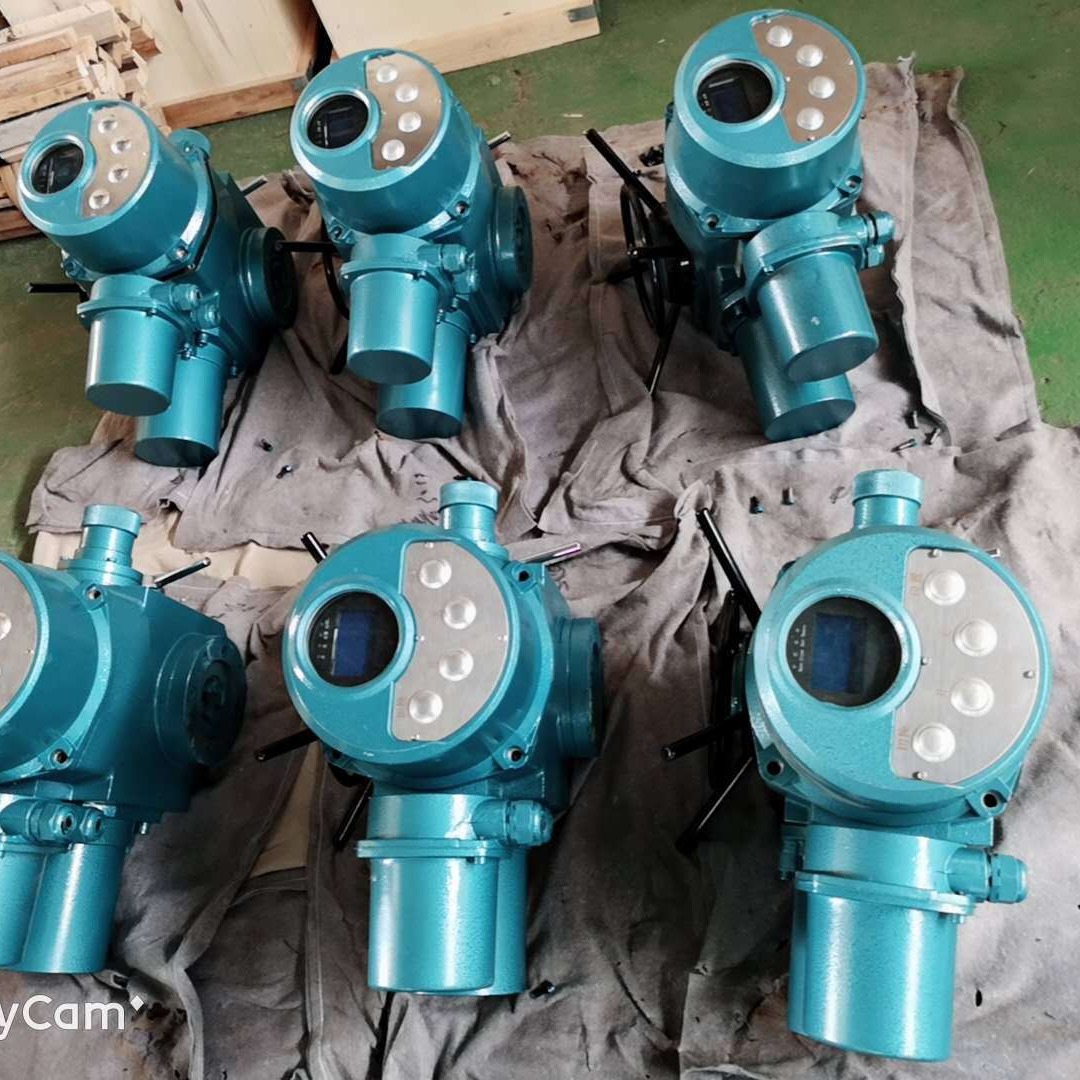

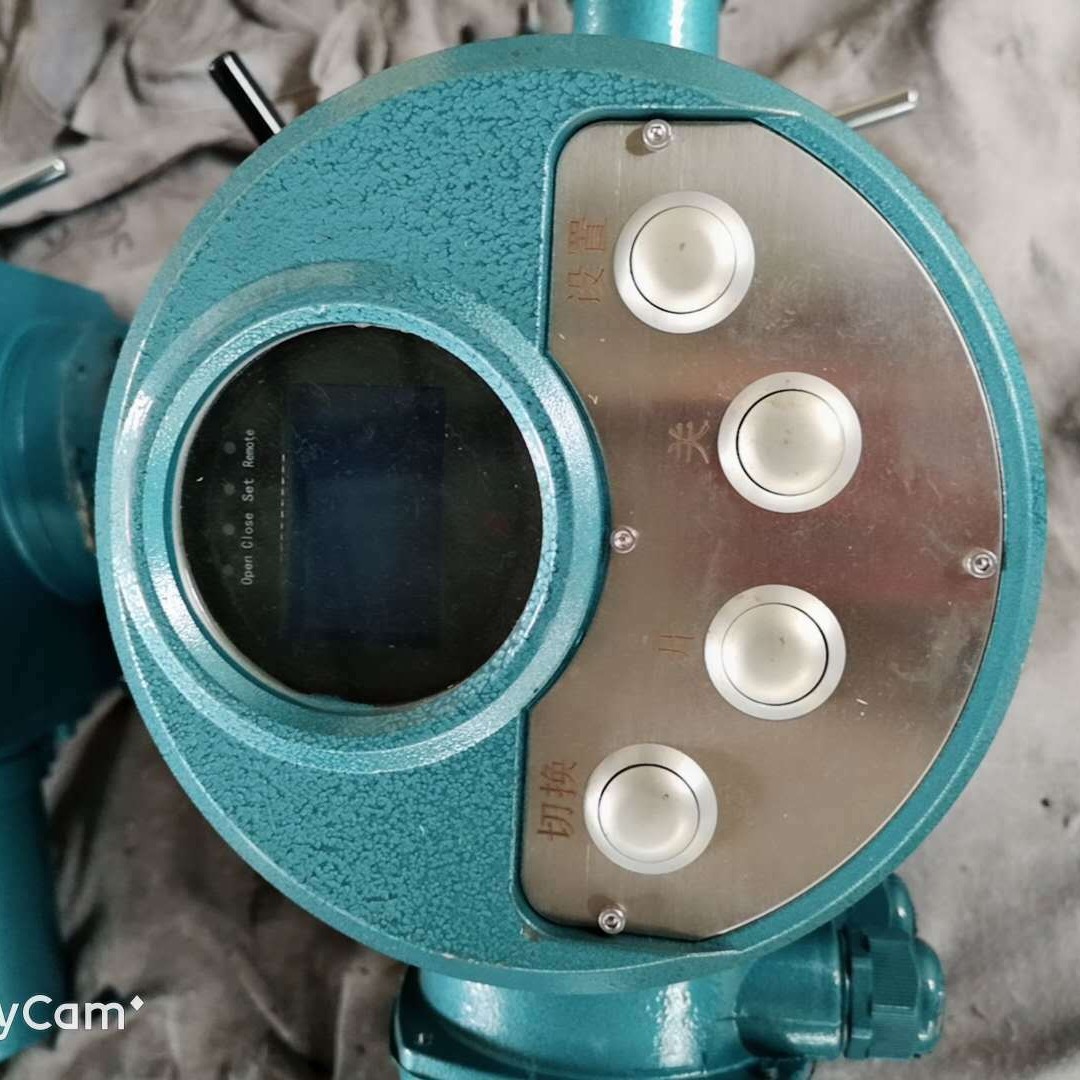

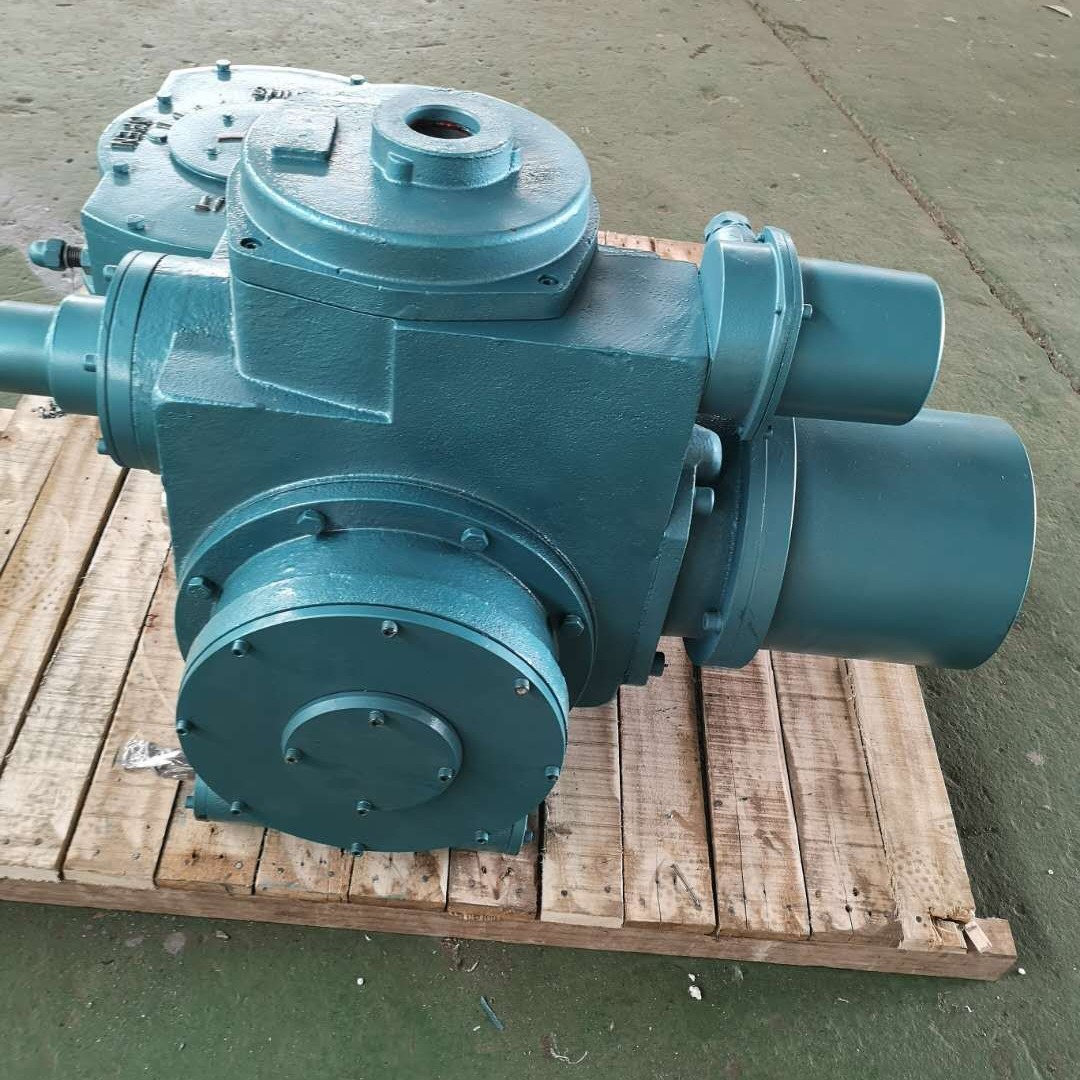

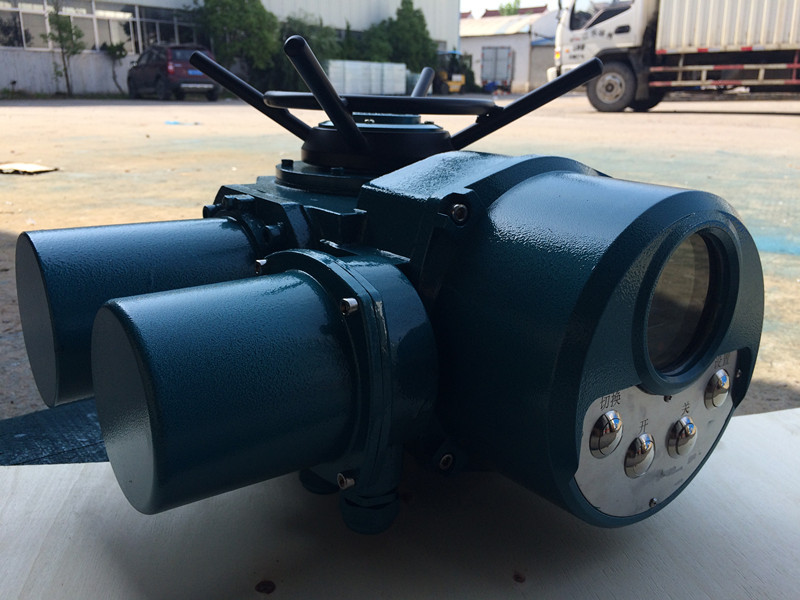

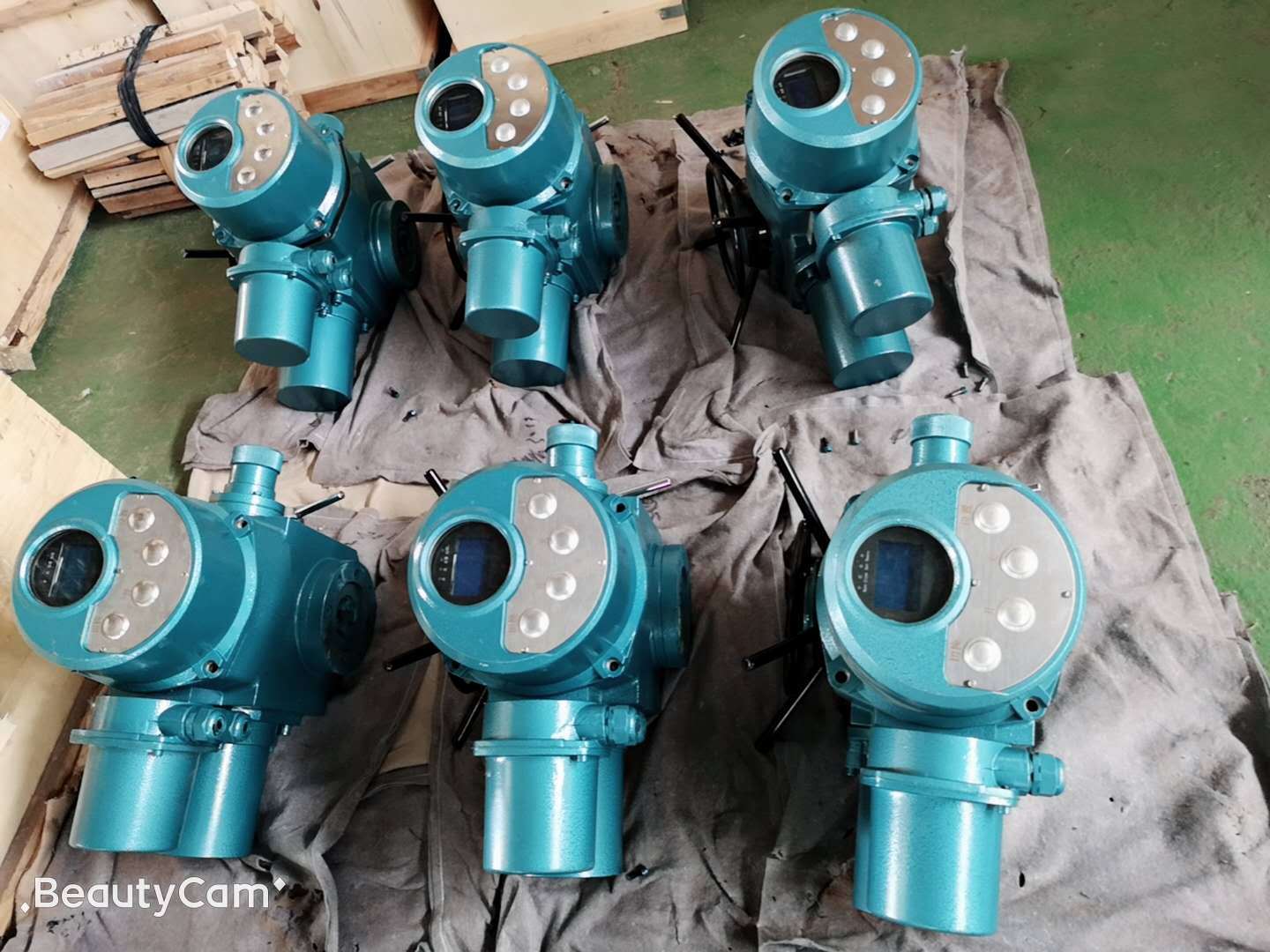

Z180-18W/T Z250-18W/T自動調節型電動執行器執行機構

   多回轉整體型閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等?？捎糜诿鳁U閥，也可用于暗桿閥。

本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點?？蓪?duì)閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

多回轉電動裝置按防護類型分：有戶外型和隔爆型；

按控制方式分：有常規型、整體型和整體調節型；

按連接型式分：有轉矩型、電站型和推力型。

型號規格及技術參數：

型號規格 公稱轉矩（N，m) 公稱推力（KN） 較大閥桿直徑 較大轉圈數（圈） 手動速比 輸出轉速（r/min) 電機功率（KW） 參考重量（Kg)Z5 50 20 28 60 1::1 12 0.12 28Z10 100 40 28 60 1::1 182436 0.250.37 45Z15 150 182436 0.370.55 50Z20 200 100 40 60 1::1 1824 0.370.55 55Z30 300 1824 0.550.75 58Z45 450 150 48 120 1::1(20::1) 2436 1.11.5 110Z60 600 2436 1.52.2 120Z90 900 200 60 120 1::1(25::1) 2436 2.23 139Z120 1200 2436 34 142Z180 1800 325 70 150 22.5::1 1824 45.5 250Z250 2500 1824 5.57.5 255Z350 3500 700   150 20::1 1824 7.510 330Z500 5000 80 1824 1015 350
