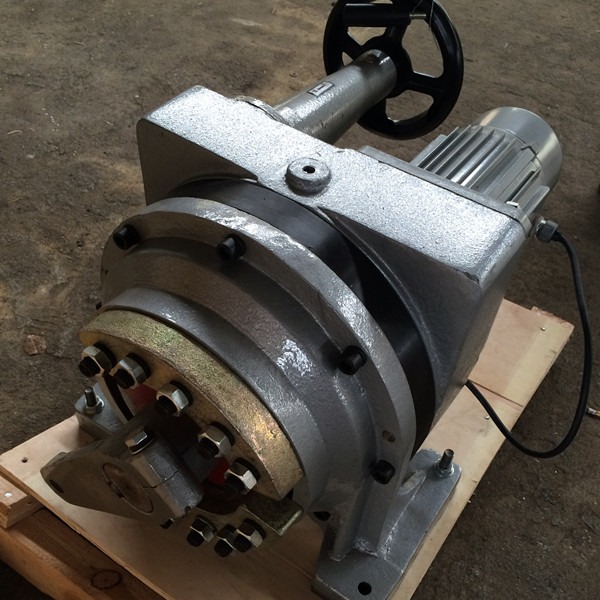

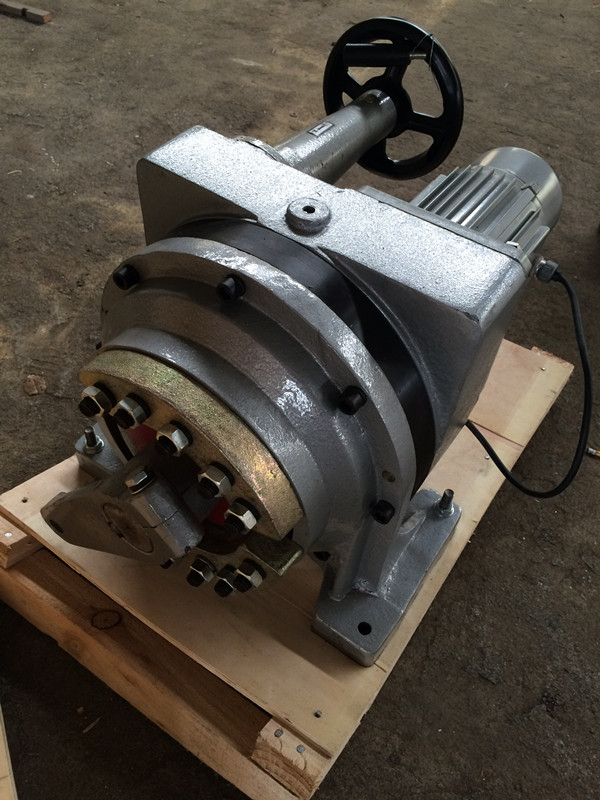

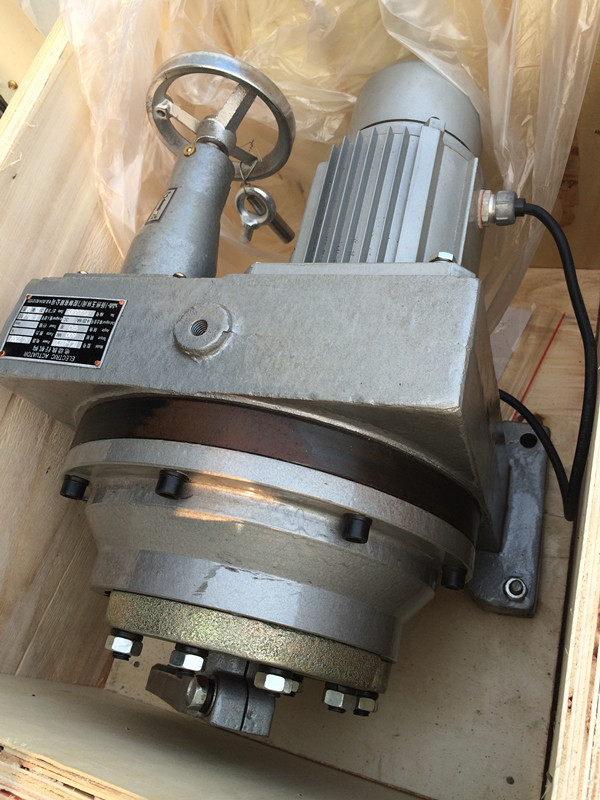

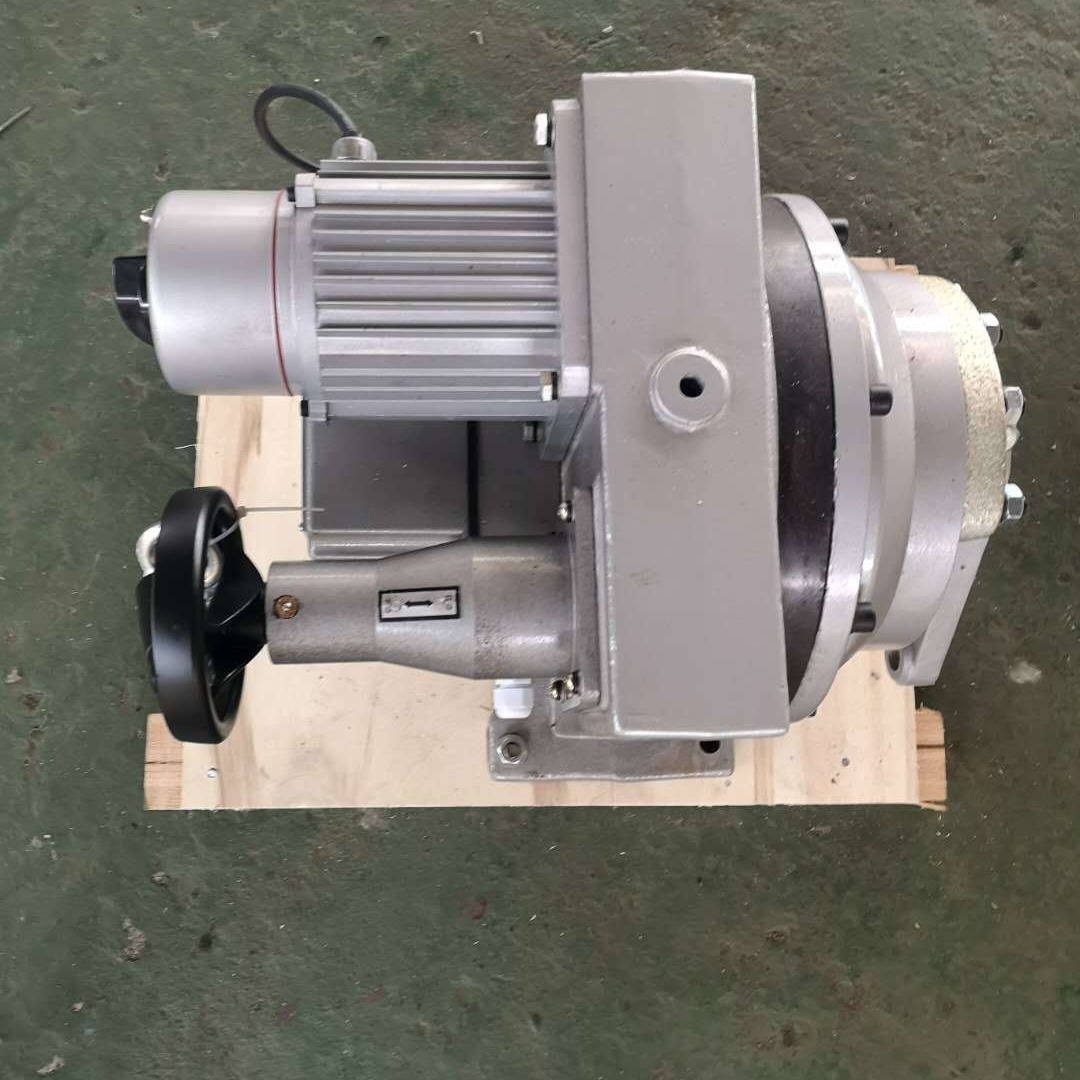

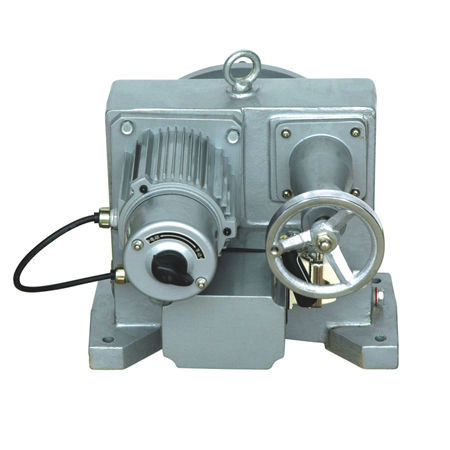

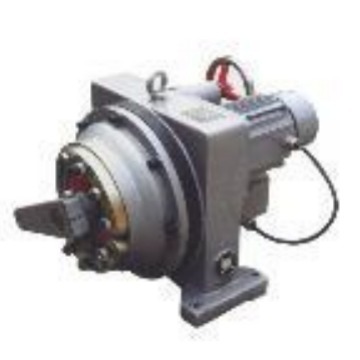

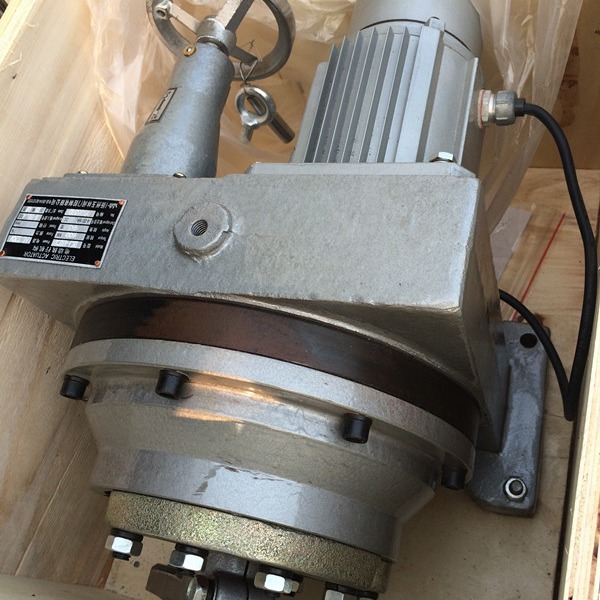

DKJ-610CX 角行程電動執行機構電動閥門裝置

一、DKJ-610CX電動執行器 概述

       DKJ型角行程電動執行機構是DDZ-Ⅱ、Ⅲ型系列儀表中的執行單元，與DDZ-Ⅱ、 Ⅲ型控制單元儀表配套使用.它以交流電源為動力，接受統一的標準信號4～20mA,dc(或0～10mA,dc)，輸入信號和位置發送器的反饋信號，通過伺服放大器的比較后，輸出開關信號，驅動電機，經過機械減速，將輸入信號轉換成相對應的輸出軸轉角位移：自動地操縱風門擋板，蝶閥，球閥等裝置，完成系統的自動調節任務：它廣泛應用于電站、冶金、石油、化工、機械、輕工、紡織、食品和醫藥等工業部門的調節系統中.

二、DKJ-610CX功能特點●位置發送器采用齒輪式傳動，確保限位可靠準確●采用帶角度指示的精密導電塑料電位器調試方便，易懂●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠●電機采用帶過載保護的戶外型伺服電機

三、DKJ-610CX使用條件

1、輸入信號：開關正、反轉信號（220VaC）。

2、輸出信號：直流4-20mA。

3、出軸有效位移：0--90o

4、轉換誤差：不大于±0.1％FS。

5、限位設置范圍：關限位0-80％；開限位20-100％。

6、長期穩定性：±0.1％FS.

7、電源：AC220V±20%。

8、環境溫度：－40-75℃

9、環境濕度：≤95％
