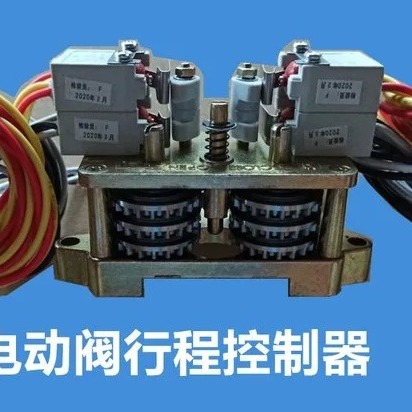

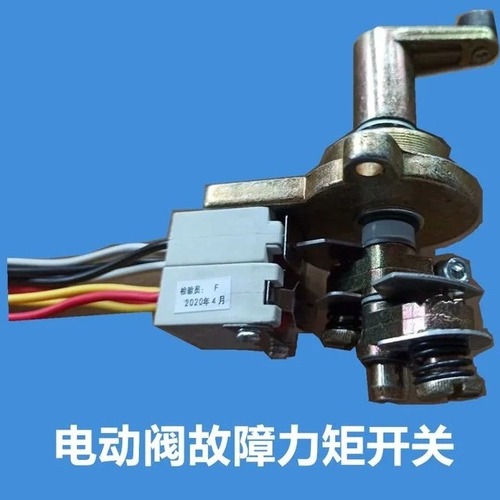

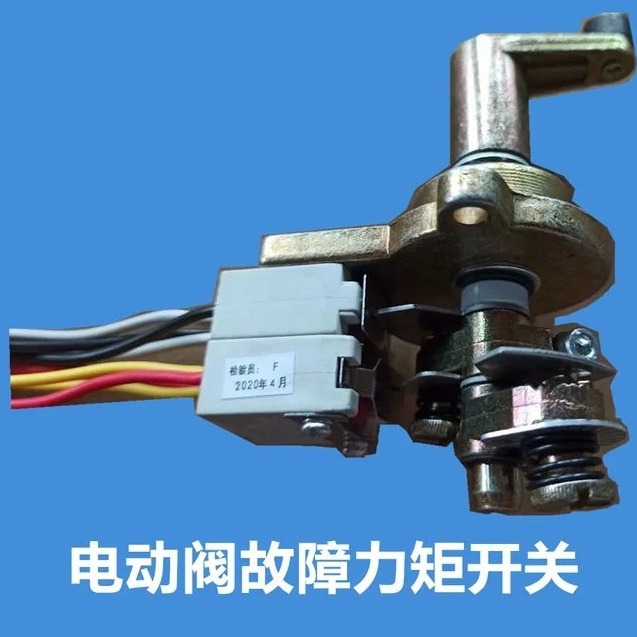

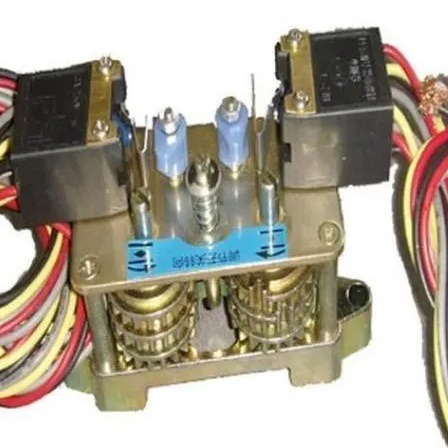

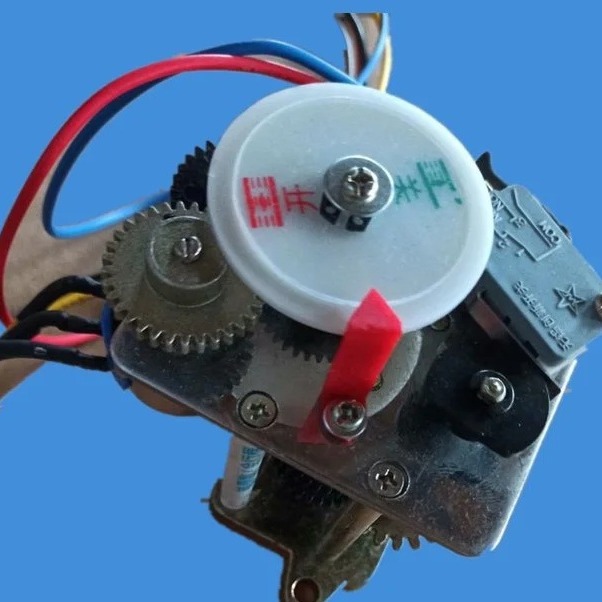

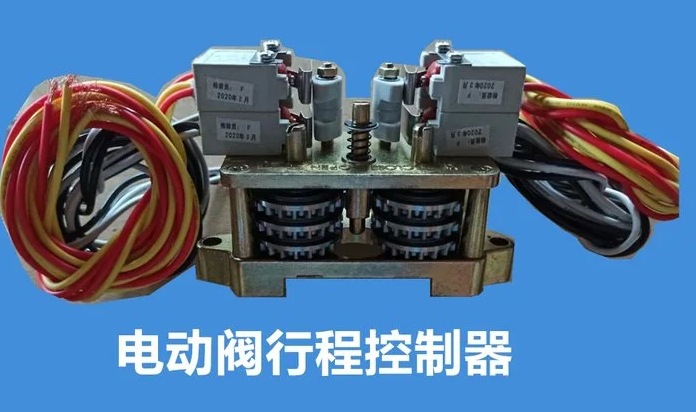

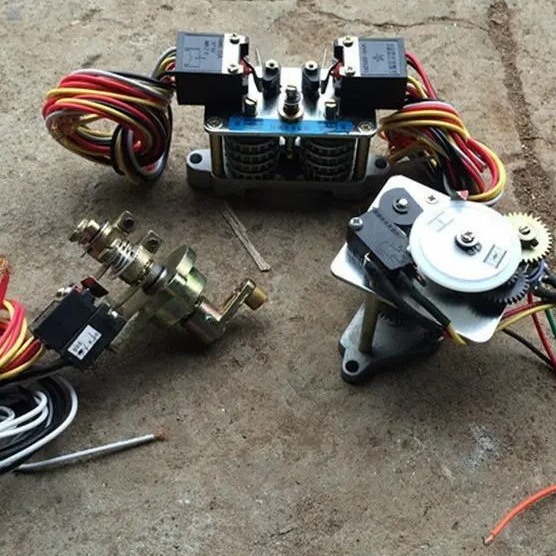

DZW行程計數器、行程開關、力矩開關、開度指示器行程控制機構,采用十進制計數器原理,又稱為計數器,控制精度高。工作原理為:由減速箱內的一對大小傘齒輪帶動中轉小齒輪,再帶動行程控制機構工作。如果行程控制器按閥門開關位置已調整好,當控制器隨輸出軸轉動到預先調整好 的位置或者圈數時,則凸輪將轉動90°,迫使微動開關動作,切斷電動機電源,電動機停轉,從而實現對電動裝置行程或者轉圈數的控制。力矩控制器,力矩限位 開關,力矩開關,過載開關,力矩控制機構。當輸出軸上受到一定轉矩后,蝸桿除旋轉外還產生軸向位移,帶動曲拐,曲拐直接(或者通過撞塊)帶動支架產生角位 移。當輸出軸上的轉矩增大到整定轉矩時,則支架產生的位移量使微動開關動作,從而切斷電源,電動機停轉。以此實現對電動裝置輸出轉矩的控制,從而達到保護 電動閥門的目的。DZW閥門行程開關,力矩控制器,開度表。輸入齒輪由計數器個位齒輪帶動,經減速后,指示盤隨閥門的開關過程同時轉動,以指示閥門的開關 量,電位器軸和指示盤同步轉動,供遠傳開度指示用。移動轉圈數調整齒輪可以改變轉圈數。開度指示機構內設一微動開關和凸輪,當電動裝置運轉時,旋轉凸輪周 期性的使微動開關動作,其頻率為輸出軸轉動一圈,動作一次或者兩次,可供閃光信號使用。

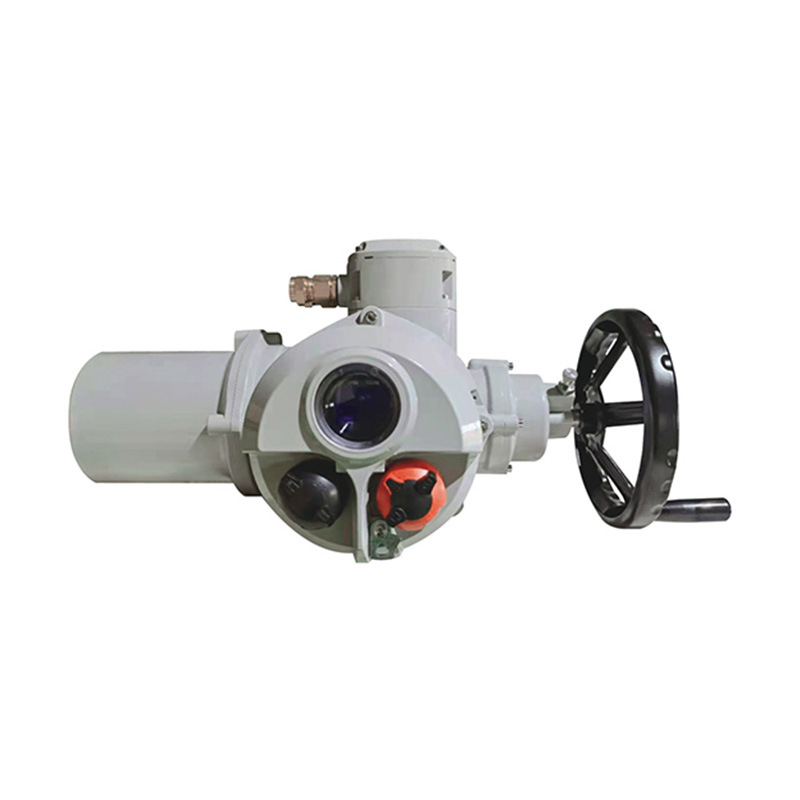

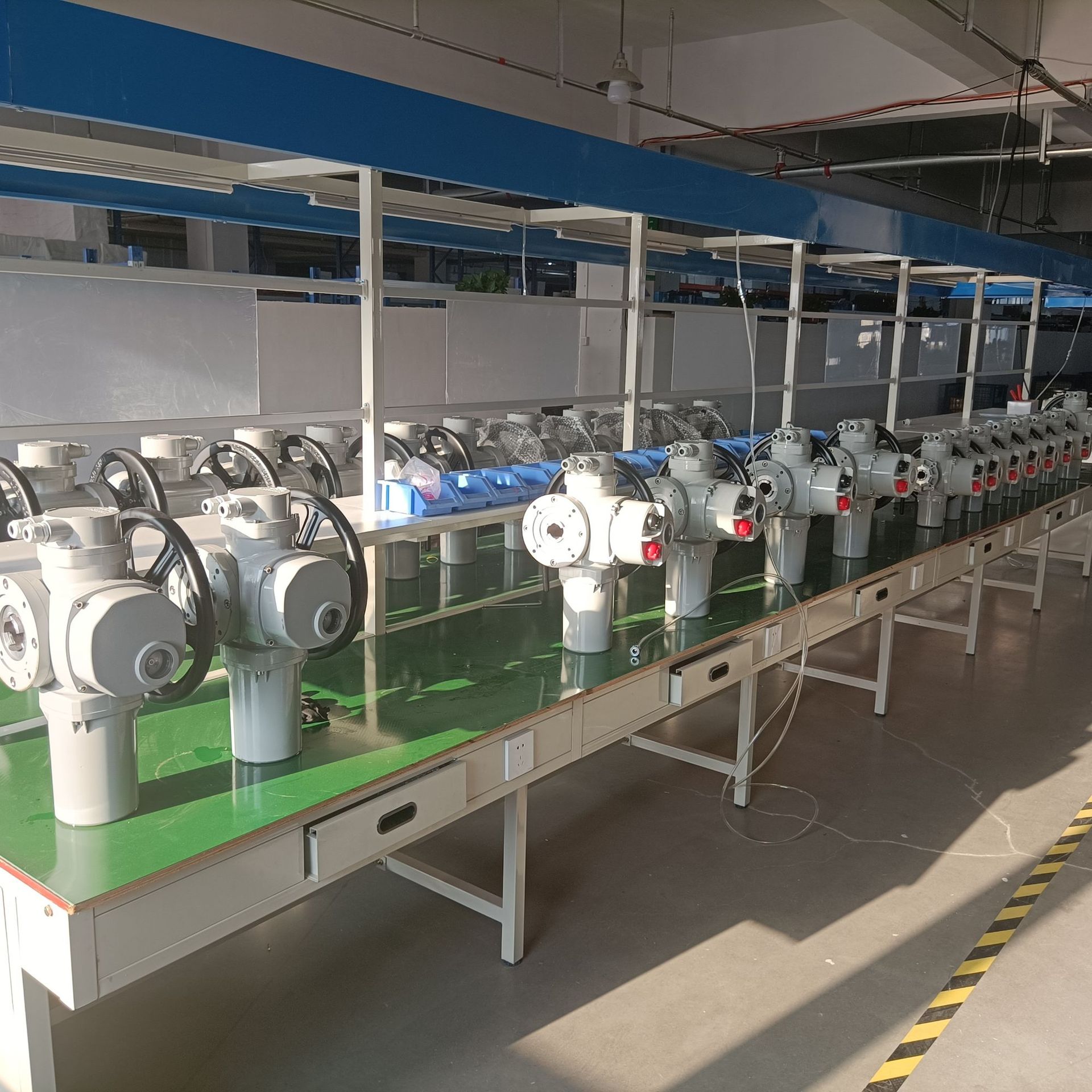

江蘇萊斯特測控技術有限公司坐落在揚州市國家高新區清華大學揚州智能裝備科技園,是一家設計和制造閥門電動裝置和閥門控制系統的廠家，專注于閥門電動裝置領域，深入電動裝置產品的開發和多樣化應用，通過不斷科技創新提升工業自動化應用水平。憑借在閥門電動裝置領域內長期且豐富的工業自動化生產經驗和扎實的產品知識，以人性化需求、模塊化設計理念，開發出簡便、可靠的智能一體化羅托克機型RQ系列電動執行器、RST-Z鋁合金多回轉電動執行器、RST-Q鋁合金部分回轉電動執行器、RST精小型電動執行器、分體式AHRORST系列噸電動執行器、DR系列電液動執行器、AT系列氣動執行器。我們的電動執行機構系列寬廣，功能齊全，應用領成廣泛。產品廣泛應用于電力、冶金、石化、供熱、供水、制藥等行業，并為客戶提供自動化解決方案。我們采取嚴格的測試手段，通過對設計、制造、檢測工藝的標準管理，使菜斯特產品具有很高的可靠性，我們?cè)敢馔ㄟ^發揮自身的人才、技術、管理和資源優勢,努力為用戶奉獻更加優良的服務。
