風壓變送器放大和D/A轉換后輸出一組4-20mA或1－5V標準信號，在中途不會衰減，也絕不會被其他工頻信號干擾的情況下遠距離傳輸?shù)娇刂剖抑械挠?jì)算機與風壓顯示儀上。我廠生產的風壓變送器中的傳感器采用MOTOROLA公司的具有溫度自動補償和自校功能的M系列X型硅微差壓傳感器，尤其在小信號時示值也很準確。

一體化風壓變送器

簡介：

二線制微差壓變送器電路是高科技產品，它或是集合了不同功能電路于一體的功能模塊電路，或是由為數不多的高性能，多功能電路組成。它能夠?qū)⒅T如應變電橋的微弱變化電信號，在測試現場進行變換即將測量信號經緩沖、放大和電壓-電流變換后輸出4-20mA標準的電信號。變換后的電流信號適宜于遠距離傳輸而中途不會有所衰被其他工頻信號干擾，在進入控制室后經過250Ω精密電阻，即可變換成1-5v直流電壓的聯絡信號。該信號可并聯地傳輸給各個控制儀表或計算機集中監控的CRT。二線制微差壓變送器的突出優點是現場變送器和控制室之間的聯系僅僅使用二根導線，這二根導線既是供給變送器工作的電源線，又是信號輸出線。這樣不但節省了大量的電纜和安裝費用，而且還有利于安全防爆。傳輸信號的下限為4mA,不與機械另點重合，不但可充分利用晶體管電路的線性段，而且容易識別斷電、斷線等故障。傳輸信號的上限為20mA，比0-10mA輸出方式大一倍，有利于提高信號輸送效力和信號的分辯能力。兩線制風壓變送器只用1片功放轉換電路就解決了以前變送器需要使用眾多晶體管、運算放大器才能達到的目的。大大縮小了變送器的外形體積，而且還大大增加了變送器的可靠性、穩定性。有效地提高了變送器的工作能力，降低了生產成本。

   我廠生產的二線制微差壓變送器，主要部件-傳感器與主要元器件都從國外進口而來，再加上我廠采用特殊工藝精心制作，確保了我廠生產的二線制微差壓變送器具有高穩定性、可靠性及高精度。許多同類的二線制微差壓變送器出現的零點漂移、線性偏移及精度低等問題，在我廠產的微差壓變送器上已得到了徹底的解決。

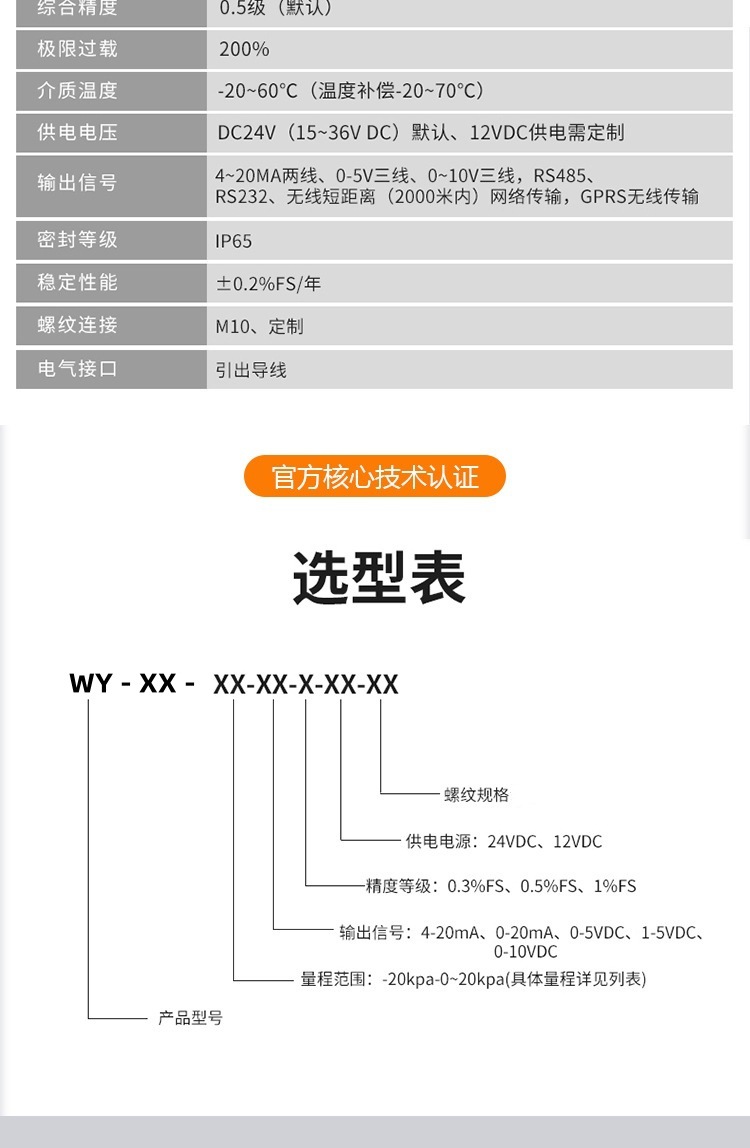

技術參數：

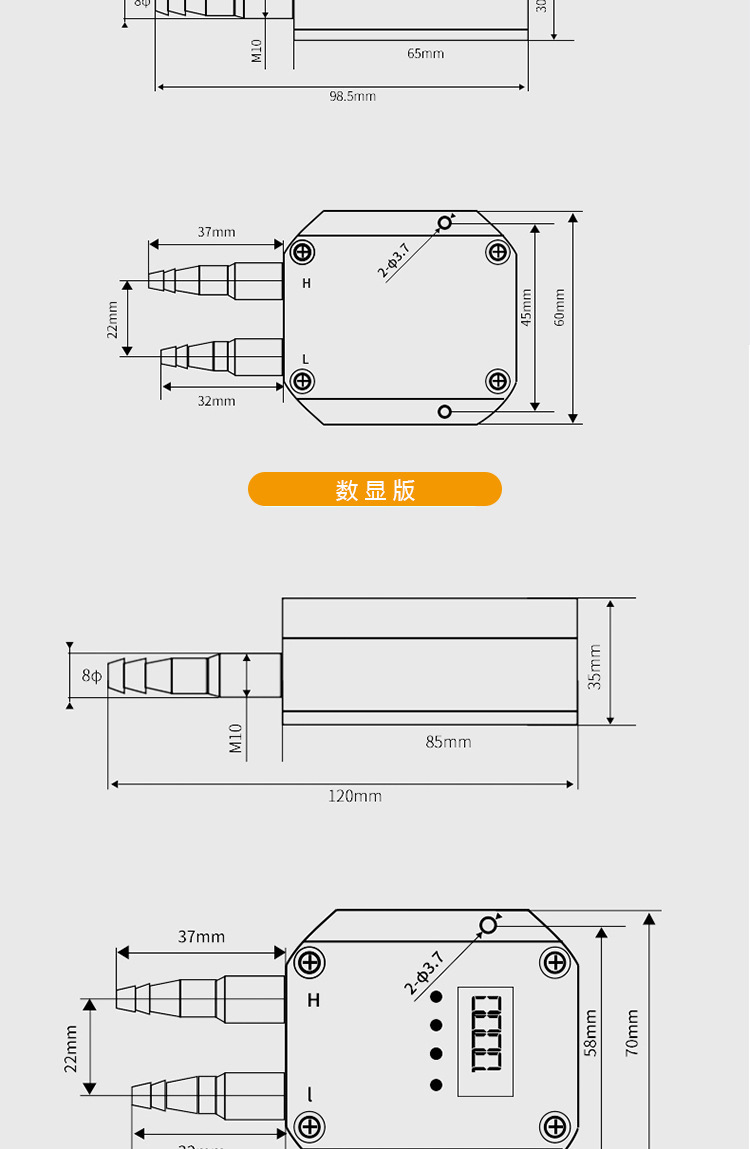

1、  按裝尺寸：二線制微差壓變送器的外形尺寸見附圖

2、     量程;正壓：0-25Kpa，負壓：-25-0kpa，爐膛負壓土100pa，士200Pa：風道、煙道或其他管道的空氣或干燥氣體。

3、     輸出信號：4一20Ma。

4、     接線方式：二線制。

5、     工作溫度：-40-+50℃。

6、     相對濕度：<95℅。

7、     負載能力：<750Ω。

8、     重量：200克。

9、     材料：外殼與噴嘴為鋁合金材料、所有密封墊片均為耐溫橡膠0型密封圈。

10、  導壓管長度：正壓：70mm、負壓：64.5mm。

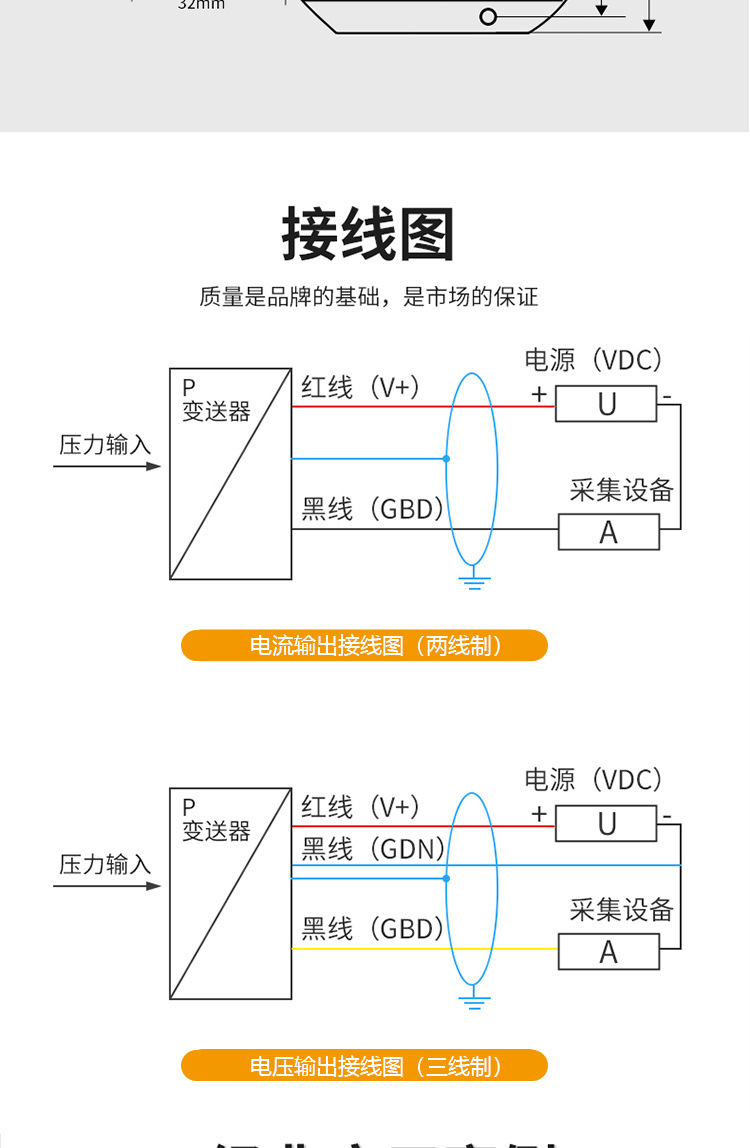

11、   輸出線色標：二線制微差壓變送器輸出線的顏色一般為紅色線為正，蘭線為負，屏蔽線接地線。
