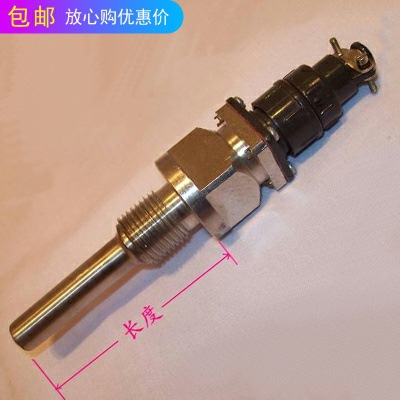

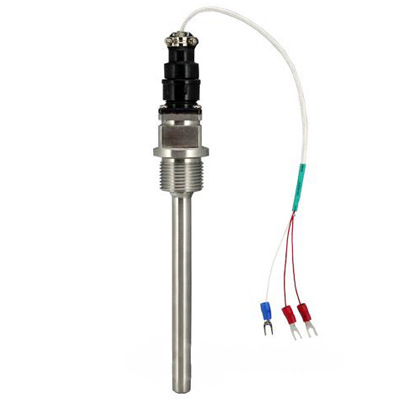

WZP-269插座式熱電阻詳細資料：
插座式熱電阻又叫插座式鉑熱電阻。插座式熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。熱電阻大都由純金屬材料制成，目前應用多的是鉑和銅采用接插件形式，安裝方便。插座式鉑熱電阻元件是用微型陶瓷管、孔內裝繞制好的鉑熱電阻絲脫胎線圈制成感溫元件， 感溫元件 做得相當小（小外徑可做到Ф1.6～Ф1.2mm） 它 制成各種微型溫度傳感器探頭。采用接插件形式，安裝方便。適用于測量-200-+450℃范圍內液體、氣體及固體表面測溫。
主要技術參數：
精度等級：A、B
防護等級：IP65
公稱壓力：常壓
型號及規格
型號規格 型 號 | 分 度 號 |
測溫范圍℃
|
熱響應時間
|
保護管材料
|
規 格
|
WZP-260
|
Pt100
|
0-100
|
< 30S
|
1Cr18Ni9Ti
|
100
150
200
250
300
|
WZP 2 -260
|
< 45S
| | | | |
WZP-267M
|
Pt100
|
-50-+150
|
< 30S
| | |
WZP-269
|
Pt100
|
-200-+300
|
< 30S
|
75
100
150
200
250
| |
WZP 2 -269
|
< 45S
| | | | |
WZC-269
|
Cu50
|
-50-+100
|
< 120S
| | |
WZP-270
|
Pt100
|
-200-+420
|
< 15S
|
50
75
100
150
200
| |
WZC-270
|
Cu50
|
-50-+150
|
< 45S
| | |
WZP-280
|
Pt100
|
-200-+300
|
< 30S
| | |
插座式熱電阻是鎧裝熱電阻的延伸產品，它更加適合鎧裝熱電阻不便安裝的場合，適合測量溫度在-50~400℃ 。
接線方式：
熱電阻是把溫度變化轉換為電阻值變化的一次元件，通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它一次儀表上。工業用熱電阻安裝在生產現場，與控制室之間存在的距離，因此熱電阻的引線對測量結果會有較大的影響。
目前熱電阻的引線主要有三種方式
○1二線制：在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制：這種引線方法很簡單，但由于連接導線必然存在引線電阻r，r大小與導線的材質和長度的因素有關，因此這種引線方式只適用于測量精度較低的場合
○2三線制：在熱電阻的根部的一端連接一根引線，另一端連接兩根引線的方式稱為三線制，這種方式通常與電橋配套使用，可以較好的消除引線電阻的影響，是工業過程控制中的常用的。
○3四線制：在熱電阻的根部?jī)啥烁鬟B接兩根導線的方式稱為四線制，其中兩根引線為熱電阻提供恒定電流I，把R轉換成電壓信號U，再通過另兩根引線把U引至二次儀表。可見這種引線方式可消除引線的電阻影響，主要用于高精度的溫度檢測。
熱電阻采用三線制接法。采用三線制是為了消除連接導線電阻引起的測量誤差。這是因?yàn)闇y(cè)量熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電阻，其連接導線（從熱電阻到中控室）也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。采用三線制，將導線一根接到電橋的電源端，其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上，這樣消除了導線線路電阻帶來的測量誤差。
●型號規格
◆固定螺紋式熱電阻
熱電阻類別 | 產品型號 | 分度號 | 測量范圍℃ | 保護管材料 | 規格 | 熱響應時間T0.5S |
總長Lmm | 置深lmm |
單支鉑熱電阻 | WZP-269 | Pt100 | -200～300 | 不銹鋼1Cr18Ni9Ti | 160 185 235 285 335 | 75 100 150 200 250 | ＜30 |
雙支鉑熱電阻 | WZP2-269 | ＜45 |
銅熱電阻 | WZC-269 | Cu50 | -50～100 | 不銹鋼1Cr18Ni9Ti | ＜120 |
鉑熱電阻 | WZP-270 | Pt100 | -200～420 | 不銹鋼1Cr18Ni9Ti | 95 105 130 155 205 | 40 50 75 100 150 | ＜15 |
銅熱電阻 | WZC-270 | Cu50 | -50～150 | ＜45 |
鉑熱電阻 | WZP-280 | Pt100 | -200～300 |
|
