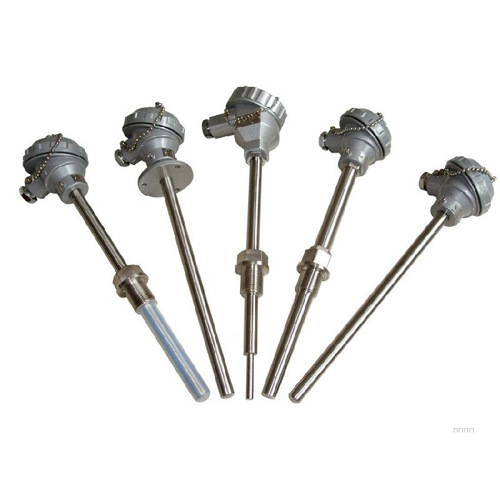

SBW系列帶熱電偶（阻）溫度變送器

產品概述

SBW系列帶熱電偶或帶熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它集熱電偶或熱電阻同變送器為一體，直接測量各種工業過程中－200～1600℃范圍內的液體、蒸汽和氣體介質的溫度，將溫度轉變成與熱電偶、熱電阻電信號成正比的4～20mA統一輸出信號，送顯示、記錄調節儀表或計算機。作為新一代的溫度變送器，它可廣泛用于冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等各部門。

產品特點

l  變送器部件是小型化的，可安裝于熱電偶熱電阻的接線內，成為一體化溫度變送器。

l  作為一體化溫度變送器在工業現場直接輸出4~20mA信號，這樣既省去昂貴的補償導線，又提高了信號長距離傳送過程中的抗干擾能力。

l  變送器部件精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。而且由于采用硅橡膠密封結構，變送器耐震、耐濕，適宜于惡劣現場環境中使用。

l  具有線性化校正功能，熱電偶溫度變送器具有冷端溫度自動補償功能。

l  應用面廣、既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝在檢測設備中。

主要技術指標

鉑熱電阻

鉑熱電阻的精度等級：A或B級

分度號：Pt100    0℃時的電阻值：R0=100±0.06Ω（A級）

R0=100±0.12Ω（B級）

允許偏差Δt(℃):

Pt100±(0.15+0.002∣t∣)(A級)

Pt100±(0.30+0.005∣t∣)(B級)

Cu50±0.1%R0

Cu100±0.1%R0

熱響應時間：Т0.5<90S

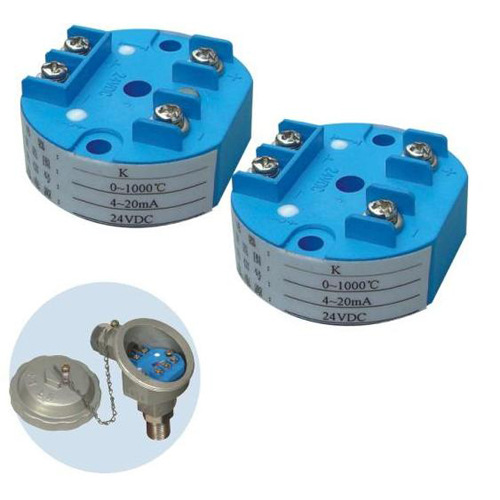

變送器部件

輸入：熱電阻：Pt100、Cu50、Cu100

熱電偶：K.E.S.B.T.N.

輸出：在量程范圍內輸出4～20mA直流信號與熱電阻的輸入電阻信號成線性與熱電偶輸入的毫伏信號成線性。

基本誤差：計算公式 Δ=Δ1+Δ2

Δ1熱電偶（阻）允差對應輸出基本誤差。

Δ2變送器輸出基本誤差Δ2=±0.5%FS

傳送方式：二線制

變送器工作電源電壓12V，35V，額定工作電壓24V。

負載：負載電阻按下式計算：

RL（max）=50×(Vmin－12)(即24V時負載電阻可在0～600Ω范圍內選用，額定負載250Ω。)

型號表示

例SBWR-2180/其中230相當于WRE230
