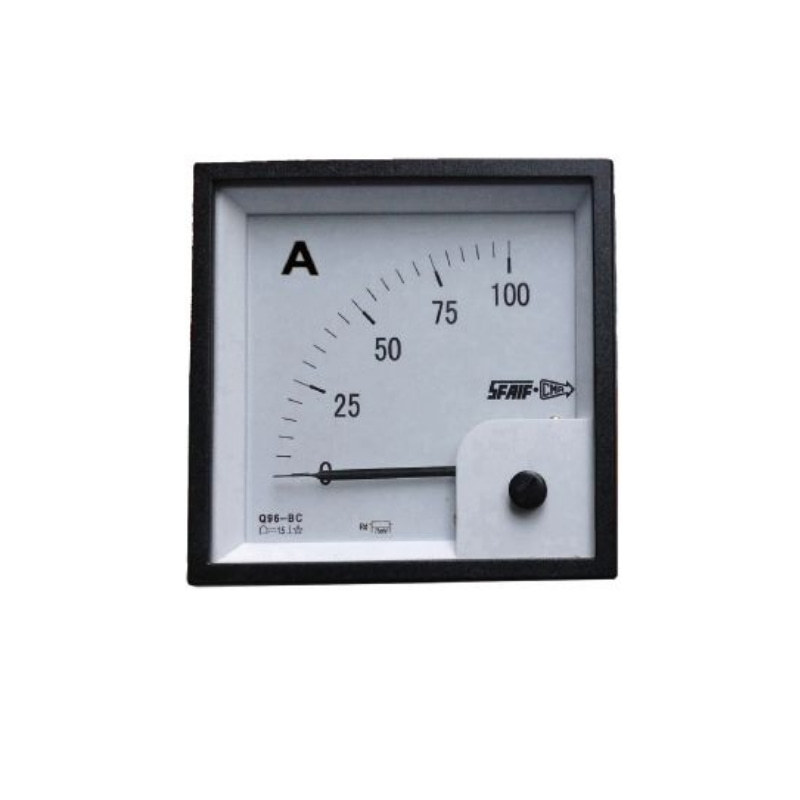

Q72-BC 直流電流表
產品概述
Q72-BC直流電流表電壓表測量直流電壓和直流電流
外形尺寸……DIN43700
符合船用規(guī)范和IEC標準

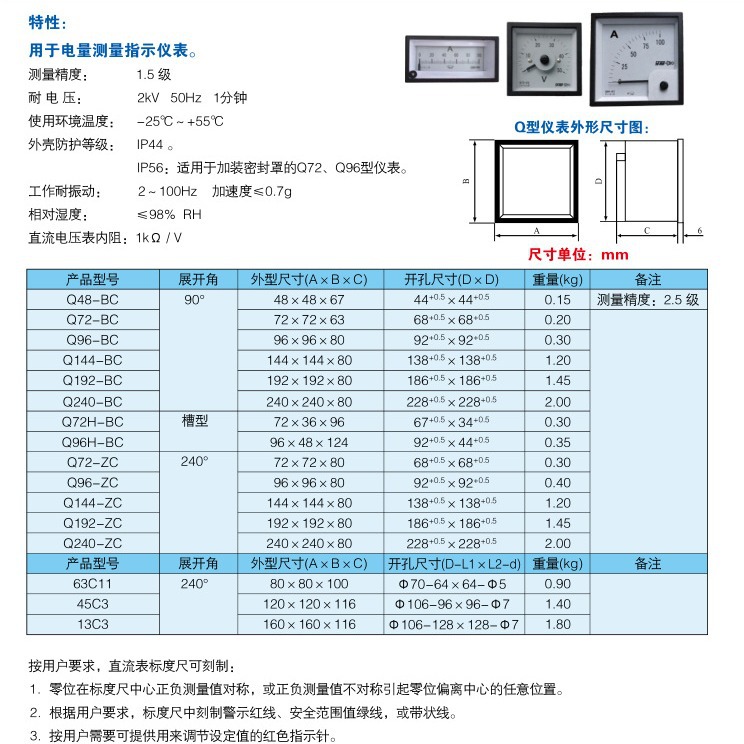

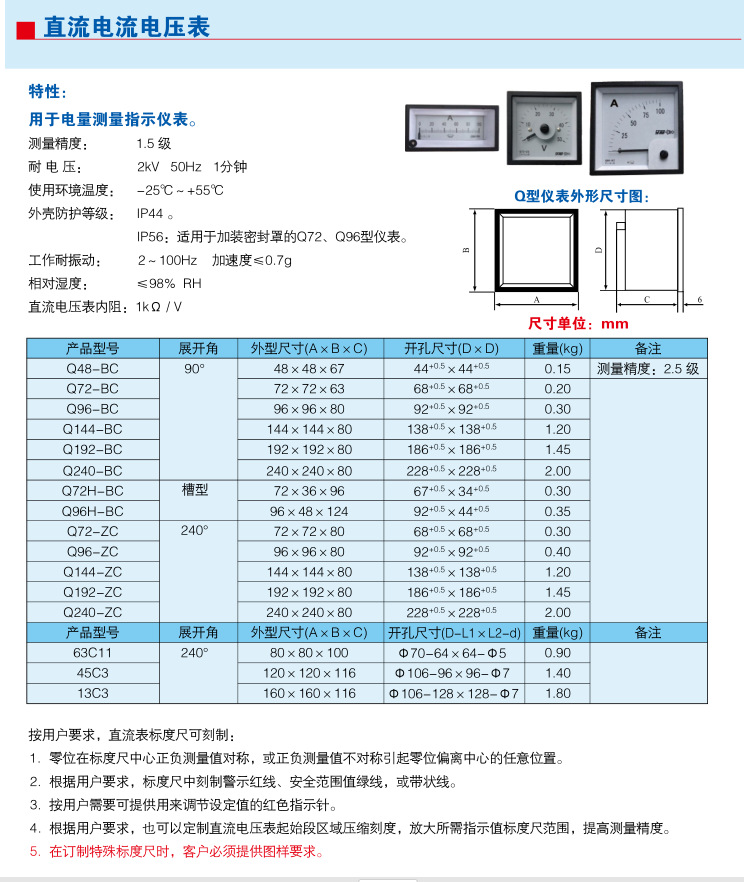

技術參數(shù)
精度：1.5級
環(huán)境溫度范圍：-25℃～+55℃
外殼防護：按IP42
耐振動：0.7g
前面板尺寸：96×96mm，72×72mm二種
儀表偏轉角：90°
儀表標度尺：白色底黑色刻度如需設定值可劃紅線。
儀表安裝：用二個對角支架固定
電流表量限可定做±刻度
重量： Q72-BC：0.25kg

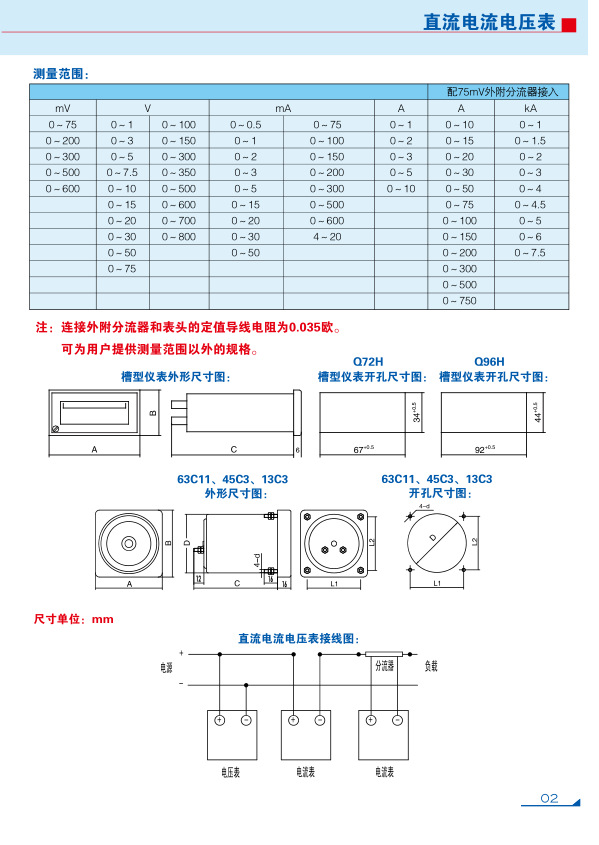

測量范圍：
| 配75mV外附分流器接入 |
mV | V | mA | A | A | KA |
0-200 0-300 0-500 0-600 | 0-1 0-3 0-5 0-7.5 0-10 0-15 0-20 0-30 0-50 0-75 | 0-100 0-150 0-250 0-300 0-350 0-500 | 0-0.5 0-1 0-2 0-3 0-5 0-15 0-20 0-30 0-50 | 0-75 0-100 0-150 0-200 0-300 0-500 0-600 4-20 | 0-1 0-2 0-3 0-5 | 0-10 0-15 0-20 0-30 0-50 0-75 0-100 0-150 0-200 0-300 0-500 0-750 | 0-1 0-1.5 0-2 0-3 0-4 0-4.5 0-5 0-6 0-7.5 |
連接外附分流器忽和表頭的定值導線電阻為0.035
