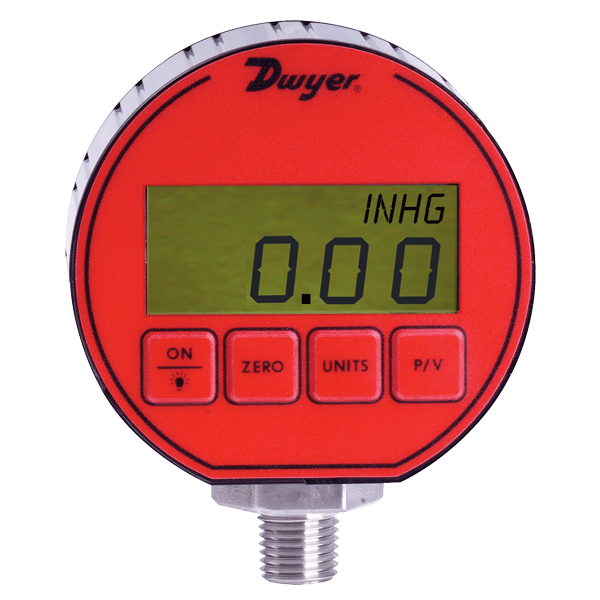

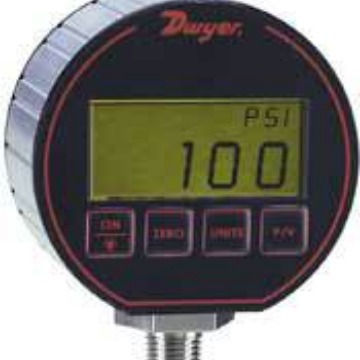

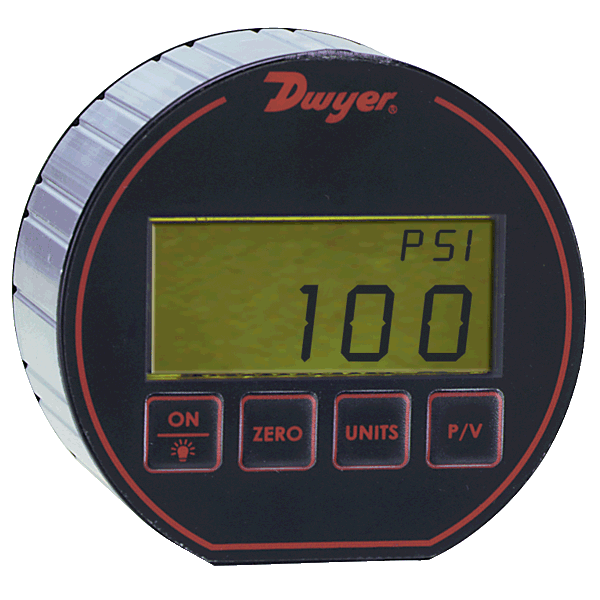

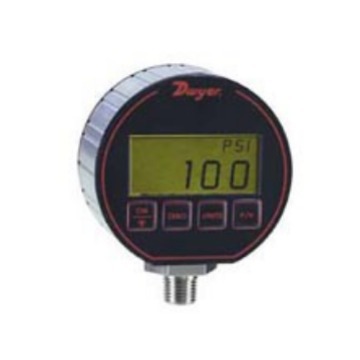

美國DWYER DPG-200系列帶壓力開關的數顯壓力變送器測量空氣或兼容性氣體；0.25%的高精度；多種量程：從0-100KPa到0-34.5MPa/-101.4KPa～0；2個SPDT開關輸出；4-20mA的信號輸出。 三合一：顯示表，變送器和開關 DPG-200系列數顯壓力表有±0.25%的高精度。4位數顯消除了模擬表中由于平行誤差 帶來的潛在的讀數錯誤。它外殼為堅固的鋁合金殼，防護等級為NEMA 4X (IP66)。 采用12 到24 VDC/VAC的電源，帶兩個報警設定點，還有4-20mA輸出信號。面板上的四個按鍵操作設置方便。其它功能還有：背光指示，峰谷值記錄，自動較零和壓力單位轉換。技術參數 ： 數顯表技術指標 ·介質：液體和不燃兼容氣體。 ·材質：316L不銹鋼。 ·外殼：面板和背蓋為PC工程塑料，外帶槽紋的鋁合金外殼，Buna-N的O型 ·環，316L不銹鋼傳感器結構。 ·精度： 滿刻度的0.25% FS ±1位數字（含線性度，遲滯性，重復性）。 ·壓力限制：小于1000psi的型號為壓力范圍的兩倍；3000psi型的耐壓為5000psi；5000psi型的耐壓為7500psi。 ·溫度范圍：0 to 158°F (0 to 70°C)。 ·過程連接：1/4?NPT外螺紋。 ·數顯：4位（0 .425? 高 x 0.234?寬）。 ·尺寸：3.00?外徑 OD x 1.90?深（不包括線纜）。 ·重量：8.84 oz (275 g)。 開關技術指標 ·開關類型：2個單刀雙擲C型開關。 ·額定值： 0.5A @ 125 VAC resistive, 1A @ 24 VDC。 ·繼電器開關回差：1位數字。 ·電氣連接：3英尺（0.91m）電纜。 ·安裝方向：任意。 ·設定點調整：見使用說明。 變送器技術指標 ·溫度范圍： 0 to 158°F (0 to 70°C)。 ·溫度影響：在70到158°F之間：0.016%/°F；在0到 70°F之間：0.026%/°F。 ·電源：12到 24 VAC ±20%， 50到 400 HZ；12到 24 VDC ±20%。 ·輸出信號：4-20mA。 ·回路電阻：**6 00 Ω。 ·功率：**0.8 W。 ·電氣連接：3英尺（0.91m電纜）。 ·外殼防護：設計上達到NEMA 4X (IP66)。 產品選型 ： | 型號 | 特性 | | DPG-200 | Differential pressure gage, selectable engineering units: -14.70-0 psi, -1.033 kg/cm2, -1.013 bar, -29.93" Hg, -33.94 ft w.c., -33.06 ft seawater @ 4°C, -101.4 kPa, -235.2 oz/in2, -407.3" w.c., -1013 mbar, -1034 cm w.c., -760.7 mm Hg. | | DPG-202 | Differential pressure gage, selectable engineering units: 15.00 psi, 1.055 kg/cm2, 1.034 bar, 30.54" Hg, 34.61 ft w.c., 33.73 ft seawater @ 4°C, 103.4 kPa, 240 oz/in2, 415.2" w.c., 1034 mbar, 1055 cm w.c., 775.7 mm Hg. | | DPG-203 | Differential pressure gage, selectable engineering units: 30.00 psi, 2.109 kg/cm2, 2.069 bar, 61.08" Hg, 69.21 ft w.c., 67.45 ft seawater @ 4°C, 206.9 kPa, 480 oz/in2, 830.4" w.c., 2069 mbar, 2109 cm w.c., 1551 mm Hg. | | DPG-204 | Differential pressure gage, selectable engineering units: 50.00 psi, 3.515 kg/cm2, 3.448 bar, 101.8" Hg, 115.4 ft w.c., 112.4 ft seawater @ 4°C, 344.8 kPa, 800 oz/in2, 1384" w.c., 3448 mbar, 3515 cm w.c., 2586 mm Hg. | | DPG-205 | Differential pressure gage, selectable engineering units: 100.0 psi, 7.03 kg/cm2, 6.895 bar, 203.6" Hg, 230.7 ft w.c., 224.8 ft seawater @ 4°C, 689.5 kPa, 1600 oz/in2, 2768" w.c., 6895 mbar, 7031 cm w.c., 5172 mm Hg. | | DPG-206 | Differential pressure gage, selectable engineering units: 200.0 psi, 14.06 kg/cm2, 13.79 bar, 407.2" Hg, 461.4 ft w.c., 449.7 ft seawater @ 4°C, 1379 kPa, 3200 oz/in2, 5536" w.c. | | DPG-207 | Differential pressure gage, selectable engineering units: 300.0 psi, 21.09 kg/cm2, 20.69 bar, 610.8" Hg, 692.1 ft w.c., 674.5 ft seawater @ 4°C, 2069 kPa, 4800 oz/in2, 8304" w.c. | | DPG-208 | Differential pressure gage, selectable engineering units: 500.0 psi, 35.15 kg/cm2, 34.48 bar, 1018" Hg, 1154 ft w.c., 1124 ft seawater @ 4°C, 3448 kPa, 8000 oz/in2. | | DPG-209 | Differential pressure gage, selectable engineering units: 1000 psi, 70.3 kg/cm2, 68.98 bar, 2036" Hg, 2307 ft w.c., 2248 ft seawater @ 4°C, 6895 kPa. | | DPG-210 | Differential pressure gage, selectable engineering units: 3000 psi, 210.9 kg/cm2, 206.9 bar, 6108" Hg, 6921 ft w.c., 6745 ft seawater @ 4°C. | | DPG-211 | Differential pressure gage, selectable engineering units: 5000 psi, 351.5 kg/cm2, 344.8 bar. | | DPG-220 | Differential pressure gage, range 30" Hg-0-15 psi. |
應用及案例 ： ? 液位控制 ? 泵組控制 ? 過程控制 ? 壓縮機控制    |
