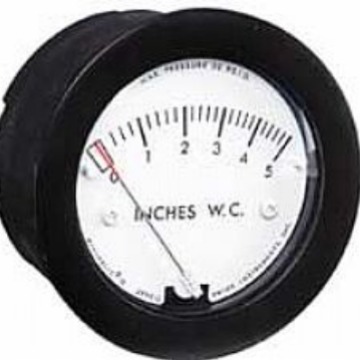

美國DWYER 2-5000系列Minihelic?Ⅱ型差壓表采用表盤式設計，尺寸小巧，價位低并能確保足夠精度。產品容易讀數，可安全操作的壓力達30PSIG。直徑2-5/8″的單孔即可實現產品的面板安裝。標準壓力連接是適合于I.D.管道的帶毛刺裝置；1/8″外螺紋的可選連接。產品的過壓保護是通過與隔膜相連的氣膜來實現的。事故發生時的過大壓力也不會損壞產品。具備可變透鏡的產品，可以服務于應用。
應用介質：空氣及兼容氣體
接液材質：咨詢工廠
外殼：尼龍玻璃；聚碳酸酯透鏡
精度：21.1℃（70℉）條件下，滿量程±5%
壓力范圍：30psig （2.067bar）
溫度范圍：-6.67到48.9℃（20到120℉）
尺寸：表盤直徑52.39mm(2-1/16″)
安裝方向：隔膜垂直放置
其它位置安裝咨詢工廠
過程連接：帶毛刺，適合于3/16″I.D.管道；1/8″外螺紋可選
重量: 170.1g(6盎司)
警告：產品僅用于空氣及兼容氣體庫存型號
選型表：
型 號 | 量 程 (英寸水柱) | 型 號 | 量程(PSI) | 型 號 | 量 程 (毫米水柱) |
2-5000-0 | 0-0.50 | 2-5205 | 0-5 | 2-5000-25MM | 0-25 |
2-5001 | 0-1.0 | 2-5210 | 0-10 | 2-5000-50MM | 0-50 |
2-5002 | 0-2.0 | 2-5215 | 0-15 | 2-5000-100MM | 0-100 |
2-5003 | 0-3.0 | 2-5230 | 0-30 | 型 號 | 量 程 (Pa) |
2-5005 | 0-5.0 |
|
| 2-5000-125Pa | 0-125 |
2-5010 | 0-10 |
|
| 2-5000-250Pa | 0-250 |
2-5020 | 0-20 |
|
| 2-5000-500Pa | 0-500 |
2-5040 | 0-40 |
|
| 型 號 | 量程(kPa) |
2-5060 | 0-60 |
|
| 2-5000-1kPa | 0-1 |
2-5100 | 0-100 |
|
| 2-5000-3kPa | 0-3 |
