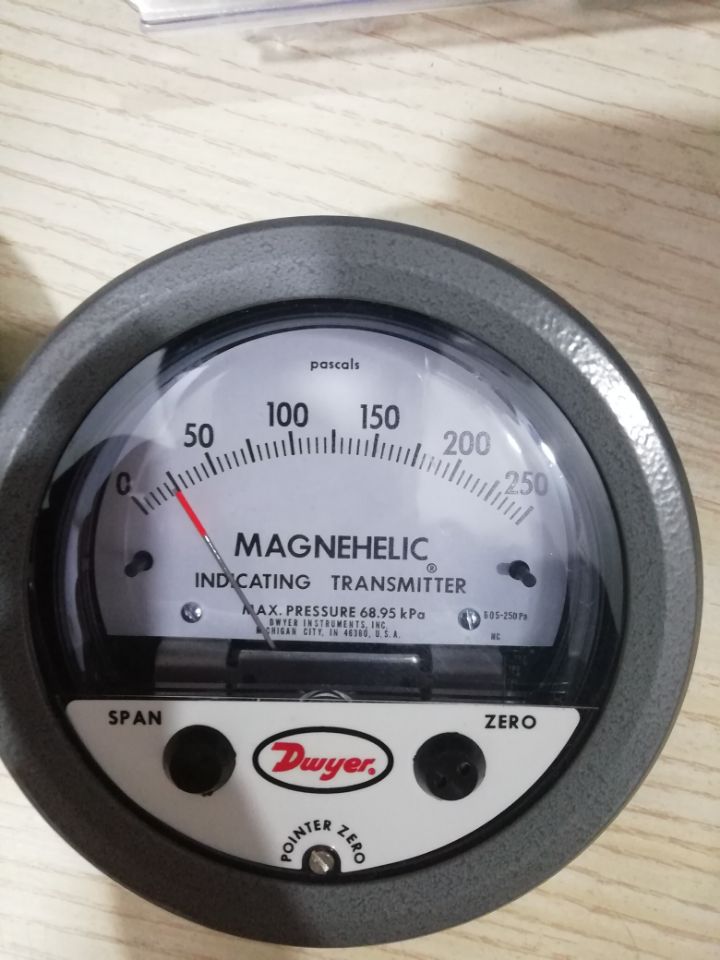

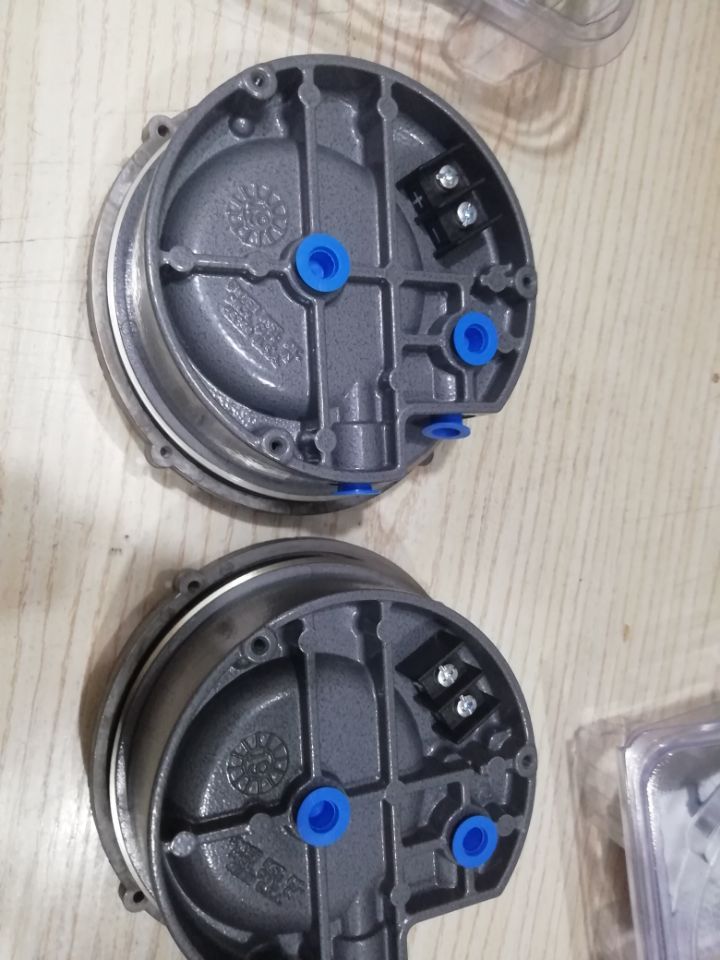

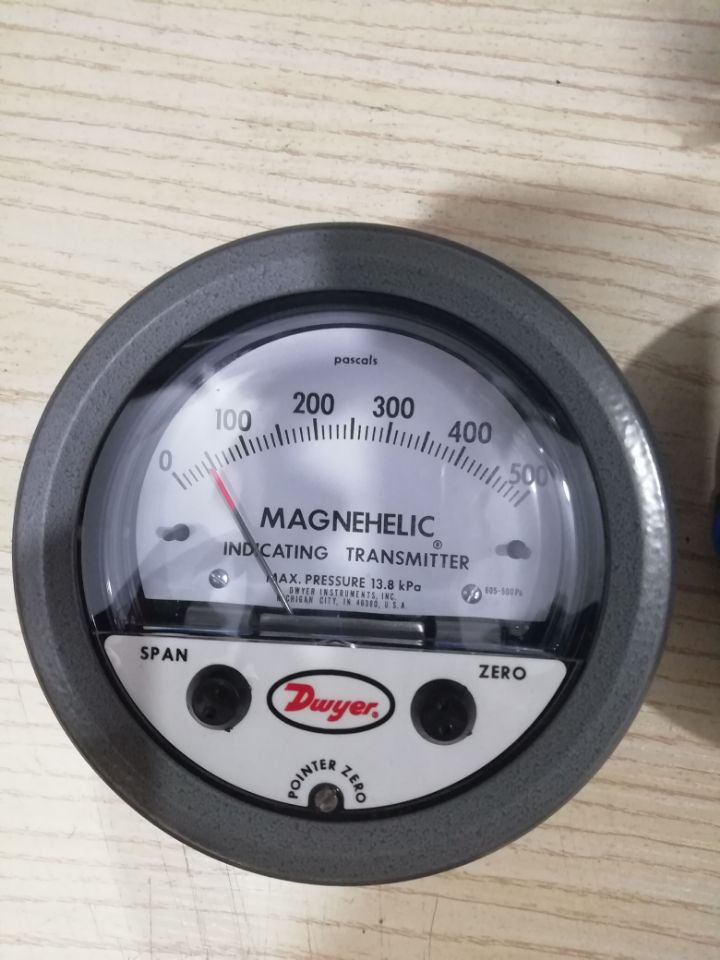

605系列 Magnehelic帶顯示的差壓變送器將微差壓現場顯示并且輸出信號。它特別適用于樓宇采暖通風空調系統中需要現場指示的場合，便于日常維護和檢修，清晰易度的現場指示表盤和4-20mA兩線制信號輸出，它是Dwyer Magnelic微差壓表和600系列變送器的組合。背板帶有兩線制接線端排用于4-20mA回路，回路供電10-35VDC. 技術指標 指示表技術指標 介質：空氣和不燃，兼容氣體。 材質：請咨詢工廠。 精度：見型號表。 穩定性：滿刻度的±1%/年。 耐壓范圍：見型號表。 溫度范圍：20 to 120℉(-6.67 to 48.9℃)。 過程連接:1/8″NPT內螺紋。 尺寸：4″（101.6mm）表盤，5″（127mm）外徑×2-11/16″（68.3mm）。 重量：1lb，12.6oz(811g)。 認證：CE。 變送器技術指標 精度：見型號表（包括線性度，遲滯，重復性）。 溫度范圍：20 to 120℉(-6.67 to 48.9℃)。 補償溫度范圍：32 to 120℉(0 to 48.9℃). 溫度影響：滿刻度的±0.025%/℉（0.045%FS/℃）。 供電電源：10-35VDC(2-線)。 輸出信號：4 to 20mA。 零點和量程調整：帶保護的電位計。 回路電阻：DC；0-1250歐。 電流消耗：DC；38mA。 電氣連接：螺絲接線端排。 安裝位置:隔膜為垂直方向，如果其它方向安裝，請咨詢工廠。 型號 | 量程(in w.c.) | 壓力 | 電氣精度（±/%） | 機械精度（±/%） | 605-00N 605-11 605-0 605-1 605-2 605-3 605-6 605-10 605-20 605-30 605-50 | .05-0-.20 .25-0-.25 0-.50 0-1.0 0-2.0 0-3.0 0-6.0 0-10 0-20.0 0-30 0-50 | 25psi(1.7bar) 25psi(1.7bar) 25psi(1.7bar) 25psi(1.7bar) 2psi(13.79kPa) 2psi(13.79kPa) 2psi(13.79kPa) 2psi(13.79kPa) 11psi(78.8kPa) 11psi(78.8kPa) 11psi(78.8kPa) | 2 2 2 2 0.5 0.5 0.5 0.5 0.5 0.5 0.5 | 4 3 3 2 2 2 2 2 2 2 2 | | 量程 | | | | 605-60PA 605-125PA 605-250PA 605-500PA | 0-60 0-125 0-250 0-500 | 25psi(1.7bar) 25psi(1.7bar) 25psi(1.7bar) 2psi(13.79kPa) | 2 2 2 0.5 | 4 3 2 2 |
附件 A-298:用于嵌入式安裝的鋁制安裝板架 A-302F-A：303不銹鋼取壓頭，帶安裝法蘭，用于內徑為3/16″的橡膠管或塑料管，4″的插入深度，帶安裝螺絲 A-320-B：儀表保護外殼 A-370：先將605變送器嵌入式安裝，然后現場表面安裝用，灰色錘紋環氧樹脂表面處理 A-489：帶法蘭的4″直式取壓頭 可選項：如果需要帶NIST溯源證書，型號加后綴-NIST。例如：605-3-NIST. |
