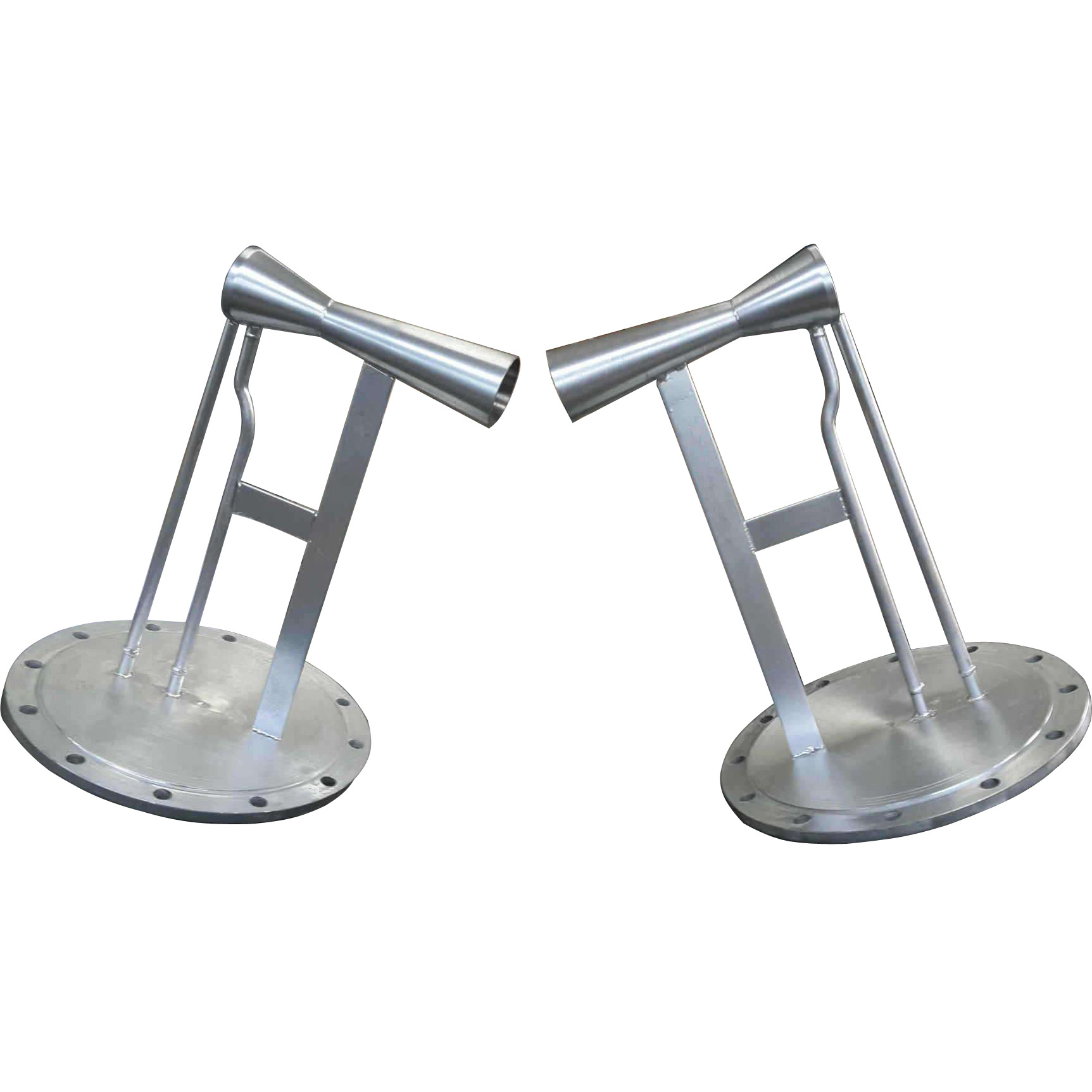

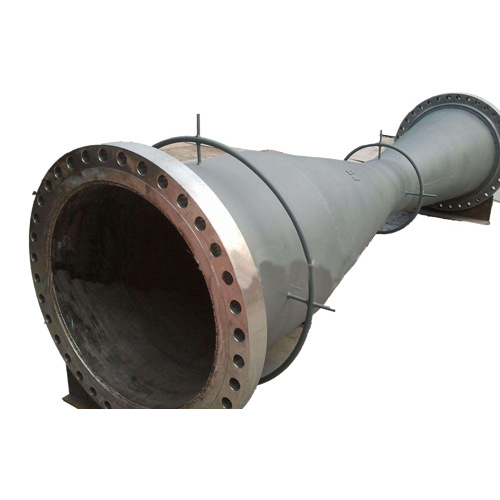

經典文丘里流量計

經典文丘里流量計適用范圍1、公稱直徑：50mm≤DN≤1200mm（超過此范圍需標定）    粗鑄收縮段：100mm≤DN≤800mm    機械加工收縮段：50mm≤DN≤250mm    粗焊鐵板收縮段：200mm≤DN≤1200mm2、節流孔徑比β：0.3≤β≤0.75  粗鑄收縮段：0.3≤β≤0.75  機械加工收縮段：0.4≤β≤0.75  粗焊鐵板收縮段：0.4≤β≤0.73、雷諾數范圍：2×10 5≤ReD≤2×10 6    粗鑄收縮段：2×10 5≤ReD≤2×10 6    機械加工收縮段：2×10 5≤ReD≤2×10 6    粗焊鐵板收縮段：2×10 5≤ReD≤2×10 64、精度等級：1級

經典文丘里流量計特點：

經典文丘里管結構簡單，耐用，性能穩定。經典文丘里管壓力損失小，節約流體輸送所需的能源。經典文丘里管在通徑50～1200范圍內．不需要實流標定。超出這個范圍，可以參比設計制造。當需要較高**度時,可進行實流標定。本體安裝尺寸較長，對大口徑儀表，不便于運輸安裝。

經典文丘里流量計技術參數：

公稱通徑：DN50一DNl200(～2600)公稱壓力(MPa)：0 25～4 0(～6 3)**度(不確定度)：±01％～±1 5％

經典文丘里流量計結構形式

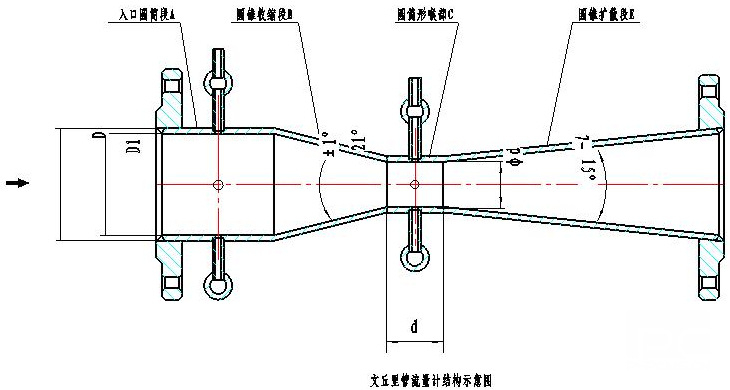

經典文丘里管的軸向截面見上圖。它是由入口圓筒段A、圓錐收縮段B、圓筒形喉部C、圓錐擴散段E組成。圓筒段A的直徑為D，其長度等于D；收縮段B為圓錐形，并有21°±1°的夾角；喉部C為直徑d的圓筒形，其長度等于d；擴散段E為圓錐形，擴散角7°～15°。    經典文丘里管的收縮段分三種形式：粗鑄收縮段，機械加工收縮段，粗焊鐵板收縮段。    經典文丘里管的上游取壓口和喉部取壓口做成幾個（不少于4個）單獨的管壁取壓口形式，用均壓環把幾個單獨管壁取壓連接起來。當d≥33.3mm時，喉部取壓口的直徑為4～10mm，上游取壓口直徑應不大于0.1D；當d≤33.3mm時，喉部取壓口直徑為0.1d～0.13d，上游取壓口的直徑為0.1d～0.1D。
