簡單介紹：

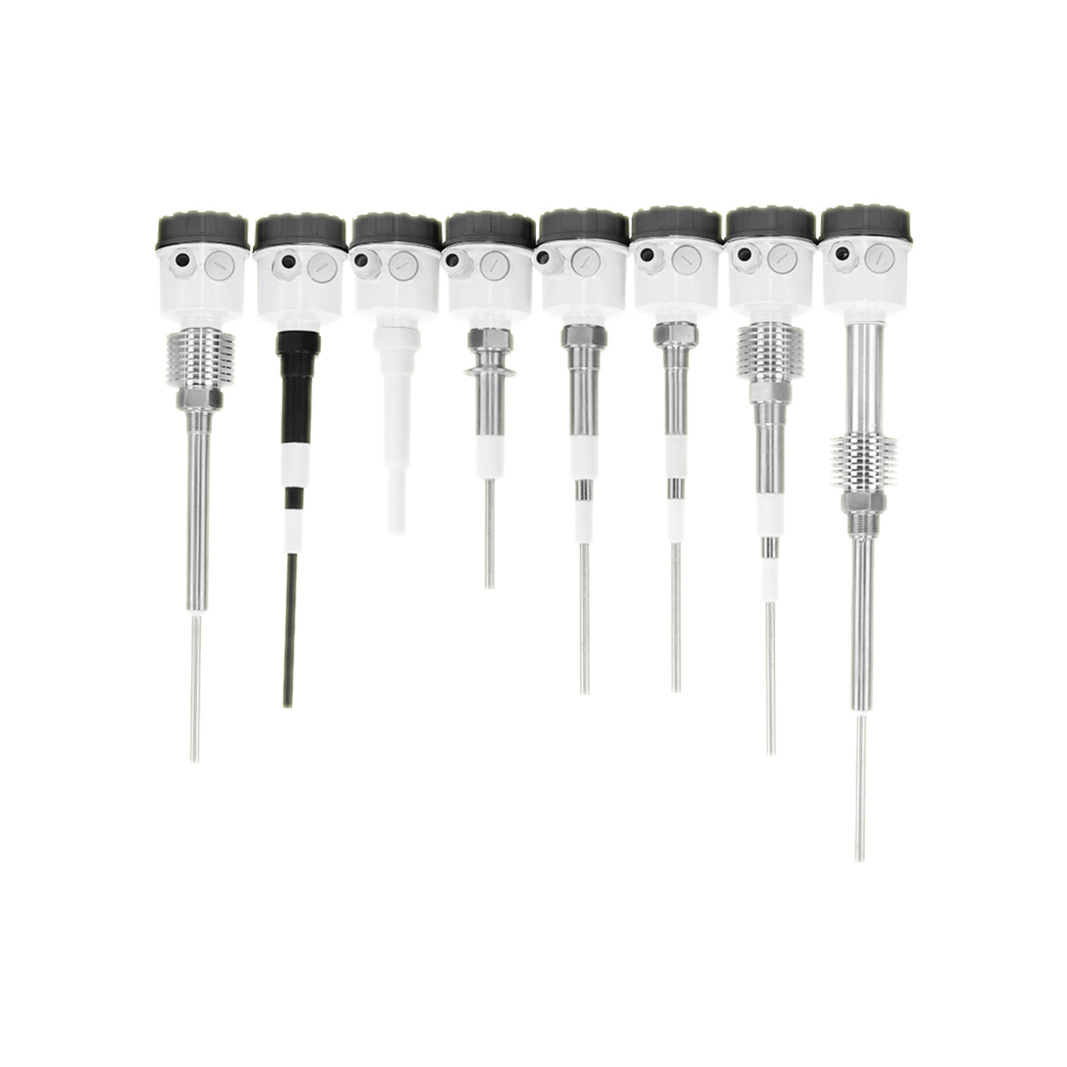

該系列產品是一款從根本上實現了智能化的射頻電容物位控制器。該系列產品是基于電容原理設計的優異產品，具有穩定性好、測量**度高、應用場合**等優點。相比傳統的物位開關，本系列產品采用模塊化設計，配有液晶調試模塊，無需使用任何外圍輔助設備，能夠自動獲取并顯示被測物料測量值，為用戶提供更可靠的測量數據；液晶調試模塊具有調試和顯示的雙重功能，使用戶能夠簡潔直觀地讀取所需的各項數據，方便了調試。

詳情介紹：

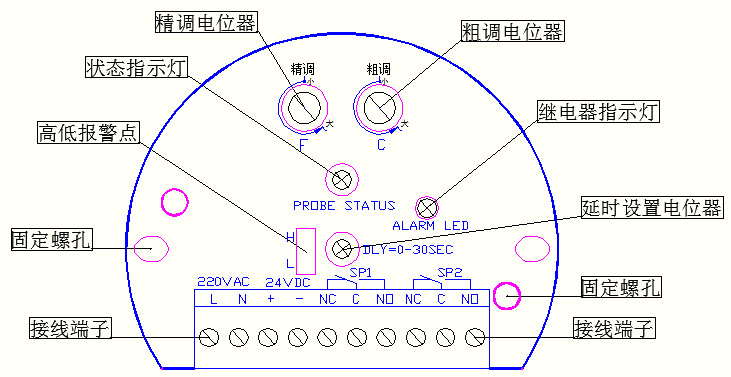

空倉調節，勿觸碰感應桿 1. 在調試前請檢查線路的連接確保無誤： a. 將細調、粗調順時針調到底（如圖）； b. 把延時開關旋鈕沿逆時針調到底（沒有延時）； c. 逆時針調節粗調至探頭指示燈剛好變紅，然后稍微回調一點到指示 燈剛好變綠，不要再動粗調旋鈕； d. 逆時針調節細調旋鈕至指示燈變紅，然后稍微回調一點到指示燈剛 好變綠即可； 請勿大力調整面板上的旋鈕，以免損壞儀器； 2.  H（高）位、L（低）位故障報警： a.  H（高）位故障報警：當探頭檢測到料倉內沒有物料時，就會發生 高位報警，COM/NO 閉合，COM/NC 斷開； b.  L（低）位故障報警：當探頭檢測到料倉內沒有物料時，就會發生 低位報警，COM/NO斷開，COM/NC 閉合； 其高、低位報警可由面板中的跳線設置； 3. 延時設定： 使用延時設定可以避免因料倉內物料的攪拌而引起繼電器的“抖動”， CK201K 延時*大時限是 30 秒（盡可能使用較小的延時）；

    基本參數 1. 供電電源： 220VAC 50Hz 或 24VDC（ 建議使用 24VDC）； 2. 繼電器觸點： 2 組 SPDT，5A 220VAC； 3. 材質：感應棒：SUS304/316、絕緣護套：PP 或 Teflon； 4. 靈敏度： 0.5pf~750pf； 5. 工作溫度：探頭使用溫度范圍：-184℃～260℃， 電路部分耐溫：-40℃～80℃； 6. 連接螺紋： 1” NPT 或 1”P(pán)F； 7. 延時時間： 0~30s 可調； 工作原理 射頻導納料位開關是基于射頻電容技術：將無線電頻率施加在探頭上，對 周?chē)沫h(huán)境進行連續分析，由于所有介質的介電常數和導電性均不同于空氣， 當探頭接觸到介質時所引起的微小電容量的變化被電路檢測并轉換成開關信號 輸出。其獨特的抗粘附電路只對物位改變引起的電容量的變化產生反應，從而消除了由于物料堆積產生的虛假信號。 安裝使用說明 1. 當探頭水平安裝時，應與水平面向下成 20o 夾角以減少落料沖擊并增加感應靈敏度； 2. 探頭穿過容器壁安裝時，保護套（絕緣部分）應比容器壁上的積料厚度長出 2”； 3. 為避免室外環境下雨水滲入接線盒，水平安裝時電纜入線口須垂直向下； 4. 安裝時應充分考慮被測介質不從料倉中心入料時所堆積形成的傾斜角； 5. 確認電源電壓與所選用產品的電壓相同，根據端子臺上的標識參照接線圖對應連接好各電纜，接好后，再將接線盒蓋鎖緊； 6. 控制線路負載不能超負載使用(小于繼電器容量使用)。注：不要在探頭與容器壁的螺紋連接處使用任何潤滑劑，如果需要，可使用 Teflon 膠布進行密封，此時，安裝者應用萬用表對線路進行檢查，并確保容器壁與探頭間的電阻小于 1 歐姆！   注意事項 1. 保證接線盒的密閉； 2. 定期檢查各部件的連接是否牢固； 3. 桿長大于 500mm，盡量采用頂裝方式，防止彎曲產生故障； 4. GND 為接地線。
